轮式滑移装载工程机械三维结构设计

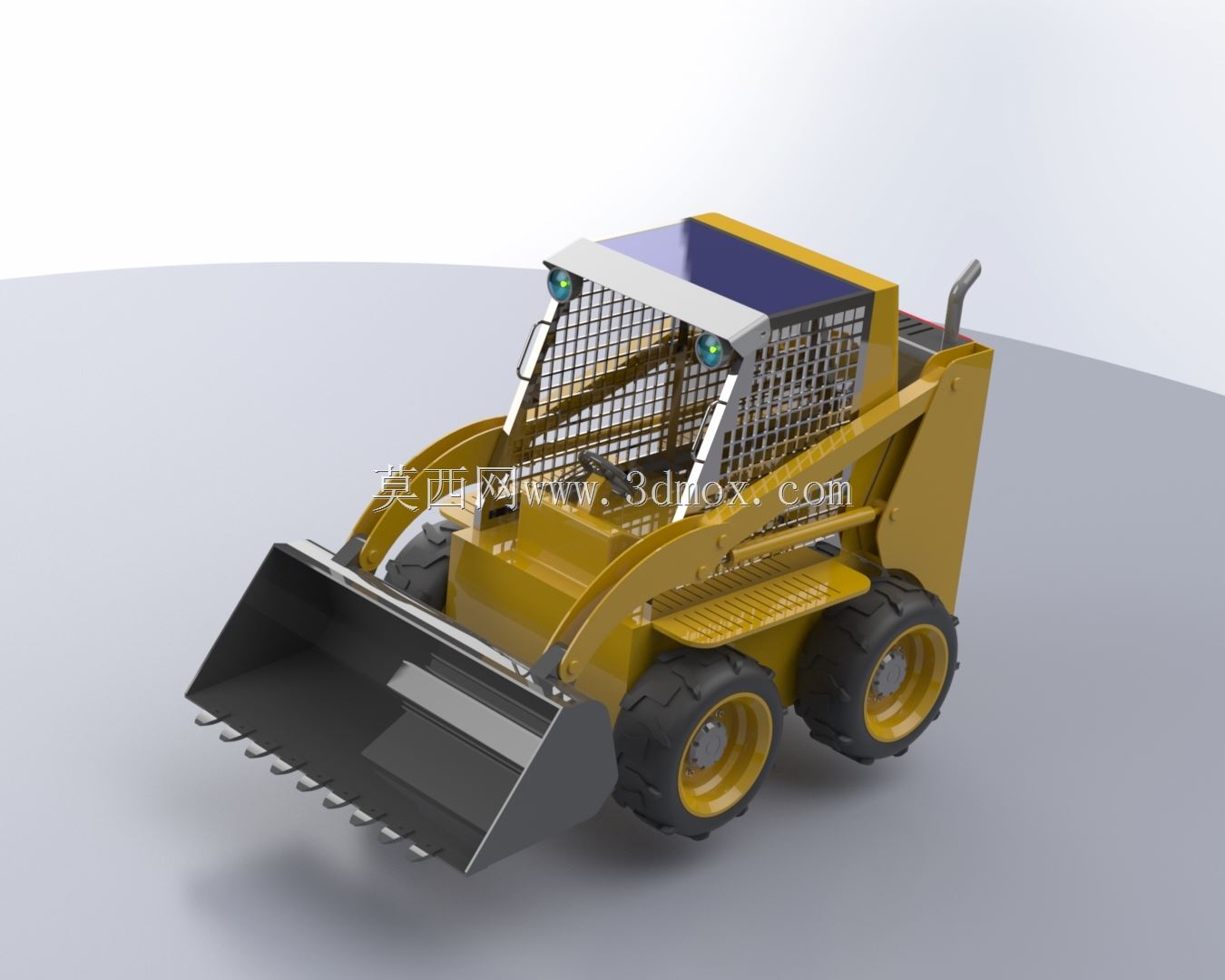

　　轮式滑移装载机是狭小作业场景下的核心铲运设备，不同于常规装载机的转向逻辑，该设备依靠两侧车轮的转速差实现原地转向，作业半径极小，能在巷道、车间内部、狭小厂区、市政抢修作业面等常规装载设备无法进入的区域完成物料转运、场地清理、土方整平作业。该三维结构完整还原了实车的动力舱布局、驾驶室防护结构、工作装置铰接点位、行走轮系的装配关系，可直接用于结构校核、作业工况模拟、附属属具匹配设计参考。

　　从实际作业场景来看，这类设备常搭配不同属具完成破碎、清扫、夹抱、推平作业，因此建模时重点还原了快换属具的铲斗连接接口，铲斗斗齿采用可拆卸式的装配结构，斗唇部位做了加厚耐磨处理，对应实际作业中频繁与砂石、混凝土块、硬质土方接触的磨损工况，建模时预留了耐磨板的安装厚度，方便后续做耐磨件的替换设计参考。驾驶室部分采用全网格防护结构，顶部设置防落物的防护顶棚，前侧防护网格的间隙控制在不遮挡操作视线的范围内，同时能阻挡作业过程中飞溅的碎石击中操作区域，两侧的操作扶手、登车踏板的尺寸完全按照人机工程的操作边界设置，踏板的防滑凸起、扶手的握持直径都符合实际操作的使用需求。

　　行走轮系采用四轮驱动布局，轮胎选用深花纹的工程耐磨轮胎，轮辋与轮毂的连接螺栓点位完全还原实车装配逻辑，轮距与轴距的参数匹配原地转向的力矩需求，避免转向过程中出现轮胎过度磨损、车架受力过载的问题。动力舱布置在设备后部，平衡前端工作装置的负载重量，排气尾管的走向避开驾驶室进风区域，舱体的散热格栅开孔位置对应散热器的安装点位，保证作业过程中动力系统的散热效率。工作装置的动臂采用双侧板焊接结构，举升油缸、转斗油缸的铰接点位经过运动校核，保证铲斗在举升、收斗、卸料的全行程中无运动干涉，最大卸料高度、收斗角、卸料角的参数匹配常规土方作业、物料装卸的实际需求，举升过程中动臂的运动轨迹不会与驾驶室、轮胎发生碰撞。

　　建模过程中对所有铰接部位的配合间隙做了还原，包括动臂与车架的铰接销轴、油缸与结构件的连接耳板、铲斗与动臂的连接点位，都预留了实际装配需要的间隙量，避免建模时出现零间隙导致的装配干涉问题。整车的外形尺寸控制在小型滑移设备的常规边界内，宽度适配狭窄通道的通行需求，高度满足室内作业、低矮空间作业的通过性要求，尾部的配重重量与前端满载铲斗的负载做了重心匹配，保证设备在满载举升状态下的纵向稳定性，不会出现前倾失稳的风险。液压管路的走向沿着动臂侧板内侧布置，避开运动部件的摩擦区域，管路固定卡箍的点位都做了预留，方便后续做液压系统的细节设计。

　　从结构设计的角度来看，这类设备的核心设计难点在于狭小空间内的部件布局，要在有限的轴距、车宽范围内放下动力系统、液压系统、驾驶室、工作装置，同时保证各个部件的维护空间，该模型中动力舱的侧开检修口位置、液压油箱与燃油箱的布置位置、空滤与排气系统的布局都符合实际维护需求，日常保养需要触及的滤芯、油口、检测点位都预留了足够的操作空间，不需要拆解过多结构件就能完成常规保养作业。铲斗的斗容参数匹配整车的额定负载，斗型曲线针对散料装卸做了优化，收斗时物料不会从斗尾撒落，卸料时斗内的残留量控制在较低水平，斗齿的排布间距适配硬质土方的插入阻力需求，能减少铲入过程中的阻力损耗，降低作业时的油耗与轮胎磨损。
