双剪叉液压升降作业平台结构设计

　　在车间物料周转、仓储高位取放、轻型设备装配对位这类需要垂直位移调整的场景里，固定工位的小行程升降需求一直占比不低，这类场景不需要大载重的导轨式货梯，也不需要移动灵活的高空作业车，反而对台面稳定性、最低安装高度、举升过程的同步性有明确要求，这款双剪叉结构的液压举升设备就是针对这类场景做的结构落地。从实际使用的边界条件来看，这类设备常被嵌入装配流水线的工位段、仓储区的固定上料位，或是作为小型工装的调平基座使用，要求台面在最低位时能和地面或输送线辊面齐平，减少物料搬运的高度差，举升过程中不能出现明显的侧偏，台面承载后形变量要控制在工装使用允许的范围内，避免放置在台面上的待加工件、待装配组件出现位移滑落。

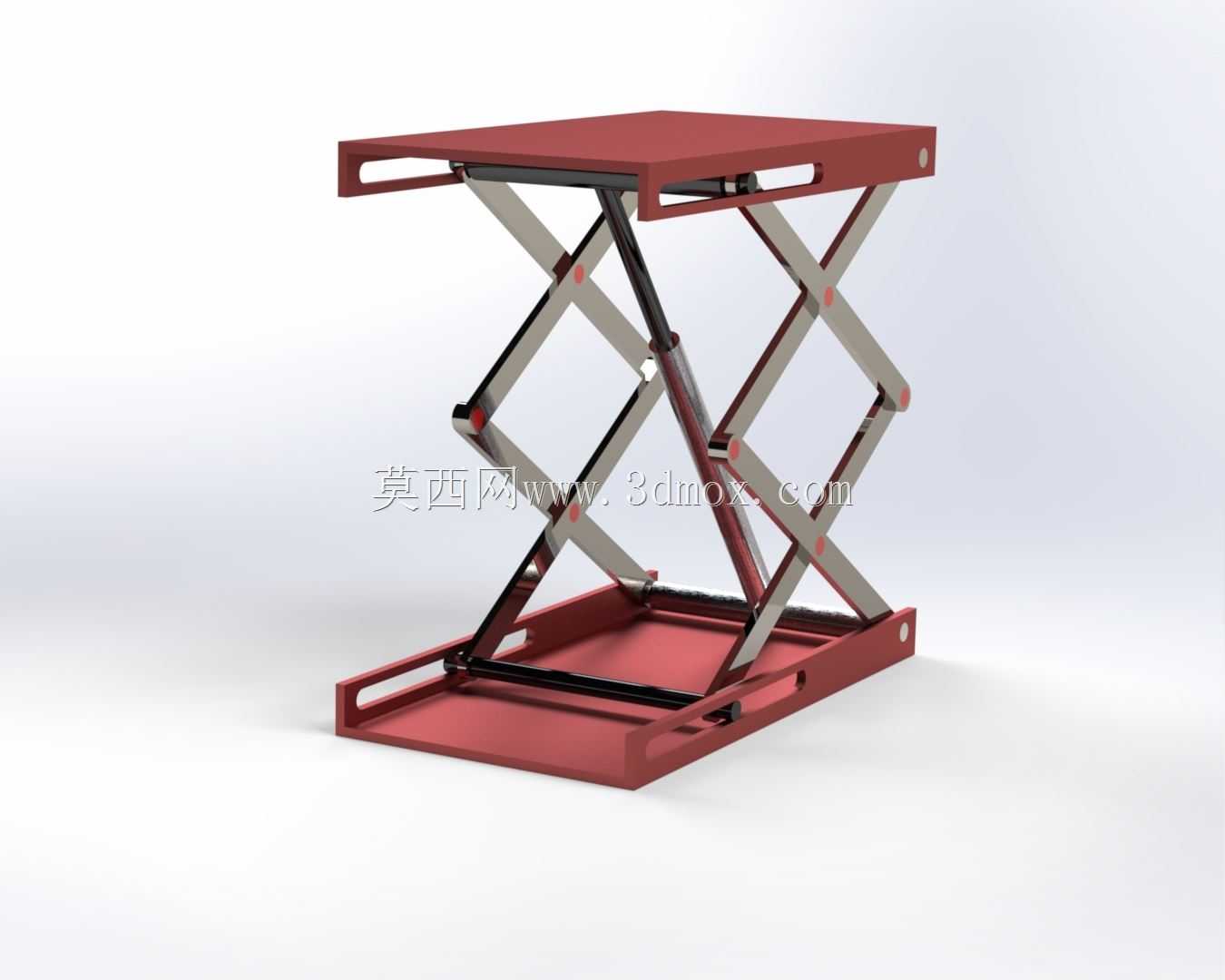

　　设计阶段首先敲定的是双组平行剪叉的支撑结构，区别于单剪叉结构在大行程下的侧向稳定性不足问题，两组剪叉臂沿设备宽度方向对称布置，中间通过同步连杆连接，保证两组剪叉臂在液压油缸驱动下的开合角度完全一致，避免举升过程中出现台面倾斜。剪叉臂的铰接点全部采用带衬套的销轴连接，既减少反复举升过程中的铰接磨损，也能控制铰接间隙带来的台面晃动量，底座和台面的铰接支座都采用折弯焊接件，和剪叉臂的连接点做了加强筋处理，避免长期承载后支座出现焊接变形。

　　液压驱动单元被布置在底座内侧的中间位置，油缸的两端分别铰接在下层剪叉臂的中部铰接点和底座的固定支座上，这种布置方式能让油缸的推力直接作用在剪叉的力臂上，相比油缸布置在剪叉端部的结构，能在同等油缸推力下获得更大的举升力，同时也能降低油缸的行程需求，控制整体的制造成本。底座的四周设计了嵌入式的叉车孔位，方便设备在车间内的转场移位，不需要额外配置吊装吊耳就能完成整设备的搬运，台面的边缘做了折弯翻边处理，既提升了台面的整体刚性，也能避免台面上放置的小件物料、工具从边缘滑落，台面表面预留了标准的T型槽安装位，方便用户根据自身需求固定工装夹具、定位挡块等附件。

　　从安装边界来看，这款设备的底座外形方正，不需要额外做地基预埋，只要放置在硬化的水平地面上就能使用，最低位高度控制在200mm以内，对于需要和现有输送线对接的场景，只需要调整底部的可调脚杯就能完成高度对齐，不需要对现有产线做大规模改造。举升的最高行程可以根据使用需求调整剪叉臂的长度，常规款的举升高度在800mm到1200mm区间，额定承载覆盖500kg到2000kg的区间，完全能满足轻型装配、物料周转、设备检修对位这类场景的使用需求。

　　结构细节上，剪叉臂的型材选用了矩形钢管，相比槽钢或角钢的抗扭性能更好，在偏载工况下也能保持结构的稳定性，所有的铰接销轴都做了表面淬火处理，表面硬度达到HRC45以上，能承受长期反复转动带来的磨损，油缸的进出油路上配置了节流阀和液压锁，节流阀用来调整举升和下降的速度，避免速度过快带来的冲击，液压锁则能在油管出现意外破裂时锁住油缸的油腔，让台面保持在当前位置不会突然下坠，提升使用过程中的安全性。底座的底部预留了液压站和电控箱的安装位，用户可以根据自身需求配置手动控制或是脚踏控制的操作方式，也可以接入产线的PLC系统实现举升动作的自动控制，适配不同自动化程度的产线需求。

　　在实际选型匹配时，需要重点关注台面的尺寸和使用场景的承载需求，如果是用于物料周转，台面尺寸可以匹配常用的托盘尺寸，减少物料的二次搬运，如果是用于设备装配对位，则需要根据待装配设备的底座尺寸调整台面大小，保证设备放置在台面上时重心落在剪叉支撑的中心区域，避免长期偏载导致剪叉臂出现变形。日常维护层面，只需要定期给铰接点加注润滑脂，检查液压油的液位和清洁度，检查销轴的防松卡板是否脱落，就能保证设备长期稳定运行，相比导轨式升降设备，剪叉结构的维护点更少，对安装空间的要求也更低，更适合小行程、固定工位的垂直升降需求。
