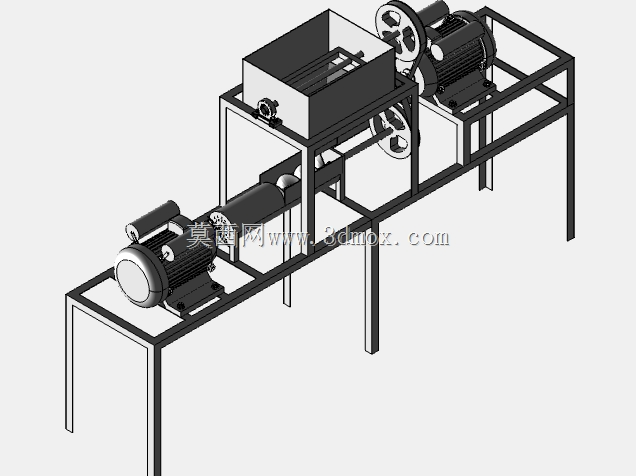

鱼饲料制备加工设备结构设计方案

　　水产养殖规模化推进过程中，饲料制备环节的成本控制与成品品质稳定性，直接决定养殖端的投入产出比，这套鱼饲料制备设备的结构设计，正是围绕中小规模水产养殖场景的实际作业需求展开，从原料进料到成品出料的全流程做了结构适配，覆盖颗粒饲料、混合粉料两类常见鱼饲料的加工需求，适配淡水鱼、虾蟹等多数水产养殖品类的饵料制备作业。从实际作业场景来看，这类设备多部署在养殖基地的饲料加工间，也可适配小型饲料加工点的流动作业需求，不需要配套复杂的厂房基建，整体安装边界控制在紧凑范围内，设备主体占地宽度控制在1.2米区间，纵深长度不超过1.8米，整机作业高度维持在1.6米，常规2.2米层高的加工棚即可完成部署，不需要额外做空间改造，进料口高度设置在1.1米位置，匹配成年作业人员站立操作的抬臂高度，不需要额外垫高作业台，出料口距离地面高度为0.4米，可直接对接标准周转筐接料，减少物料转运的二次操作。

　　设备的功能模块划分完全贴合饲料加工的实际工序逻辑，原料进料段采用敞口式进料斗结构，斗壁做了15度的倾斜导料设计，避免含水率偏高的原料粘附在斗壁造成残留，进料段内置的打散结构可对结块的粉料、碎料做初步破碎，防止大尺寸结块进入后续加工段造成卡滞。混料腔体采用圆弧过渡的无死角结构设计，搅拌桨叶的排布做了错位优化，靠近腔壁的桨叶与壁面间隙控制在5毫米，既避免桨叶刮蹭腔壁造成金属碎屑混入饲料，又能减少腔壁的原料残留，混料段的转速区间做了适配调整，针对不同原料配比的混合需求，可通过带轮传动比调整实现转速切换，混合均匀度可满足水产饲料的配比精度要求，避免出现局部营养成分不均导致的养殖饵料品质波动。

　　制粒成型段的模孔做了可更换结构设计，可根据不同养殖阶段的鱼群口径需求，更换对应孔径的压模，从2毫米的幼苗期小颗粒到8毫米的成鱼期大颗粒均可适配，压辊与压模的间隙调整结构设置在设备侧方，作业人员不需要拆解设备主体即可完成间隙微调，适配不同含水率原料的制粒需求，避免出现颗粒成型率低或者粉料过多的问题。出料段设置了简易的筛分结构，可将制粒过程中产生的粉料筛出回流至混料段重新加工，减少原料浪费，筛网同样采用快拆结构，日常清理维护不需要专用工具即可完成拆卸。整套设备的结构设计优先考虑了养殖场景下的维护便利性，所有易损件均采用标准件选型，传动部位的防护结构做了快开设计，日常检查皮带松紧、轴承润滑状态时，不需要拆解大量外覆盖件，设备底部设置了可调式支撑脚，可适配加工间不平整的地面，不需要额外做地面硬化找平，设备整体的重心控制在中下位置，作业过程中的振动幅度控制在较低区间，不需要做额外的地脚螺栓固定，移动转场时仅需配套小型手动液压叉车即可完成转运。

　　从结构设计的逻辑来看，这套设备没有追求过度复杂的自动化功能，而是围绕养殖场景下作业人员操作能力有限、维护条件简陋、原料状态波动大的实际特点，做了针对性的结构冗余设计，比如传动段的扭矩储备系数设置为常规工业设备的1.3倍，可应对原料中混入少量硬质杂质时的瞬时冲击载荷，避免出现断轴、烧电机的问题；所有与饲料接触的结构部位均采用圆弧过渡设计，没有卫生死角，日常冲洗清理时不会出现残留物料腐败变质的问题，符合饲料加工的基本卫生要求。设备的动力输入端采用侧置布局，与加工腔体做了物理隔离，避免加工过程中产生的粉料、水汽进入动力部位造成部件损坏，传动带的张紧结构设置在设备外侧，调整张紧度时不需要打开传动箱护罩，单人即可在5分钟内完成调整作业。针对水产养殖区域空气湿度大的特点，设备的外露金属结构件均做了防锈处理，连接部位的紧固件采用镀锌标准件，避免长期高湿度环境下出现锈蚀导致的拆卸维护困难。实际作业过程中，这套设备可完成从原料粉碎后混合、制粒、初步筛分的全流程作业，不需要配套多台单机串联，减少了设备之间的转运环节，单台设备每小时的加工量可匹配10到20亩水面的养殖饲料需求，完全覆盖中小规模养殖户的日常饵料制备需要，不需要采购大型工业化饲料加工设备，降低了养殖端的设备投入成本。
