可移动折叠式手动液压起重吊机结构设计

　　这款可移动折叠式手动液压起重吊机，主要面向小型机加工车间、设备维修工位、仓储零散物料转运场景设计，解决固定起重设备覆盖范围不足、大吨位起重设备在小空间内无法灵活转场的痛点。日常工况下，可完成1吨以内的模具吊装、设备零部件移位、重型工件上下料作业，尤其适配车间内机床旁的工件转运、维修场景下的发动机等重型部件拆装吊运，无需依赖车间天车，可在狭窄通道内灵活移动，填补了固定起重设备的作业盲区。

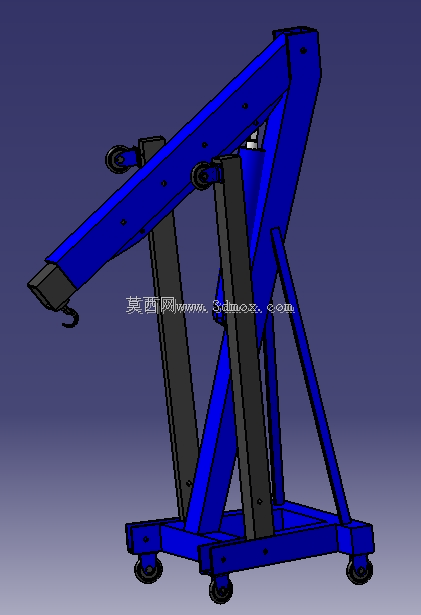

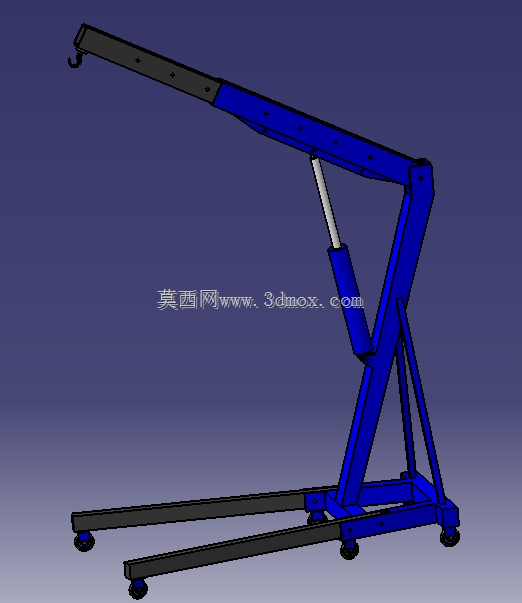

　　从结构设计逻辑来看，整机采用剪叉折叠式臂架结构，主臂采用加厚矩形钢管焊接成型，臂架与底座之间通过铰接销轴连接，配合液压油缸作为动力执行元件，通过手动压杆驱动油缸伸缩，即可实现臂架的俯仰变幅，完成重物的起升与下降动作；臂架末端设置可更换的吊钩组件，吊钩配备防脱保险卡，避免吊运过程中吊索滑脱引发安全事故。底座部分采用框架式焊接结构，底部四个角点配置带刹车的万向脚轮，非作业状态下可轻松推动整机转场，到达作业位置后踩下脚轮刹车即可锁定整机位置，避免吊运过程中整机滑移；底座后部设置配重安装位，可根据实际吊运重量添加对应配重块，平衡前端吊重产生的倾覆力矩，保证不同作业半径下的整机稳定性。

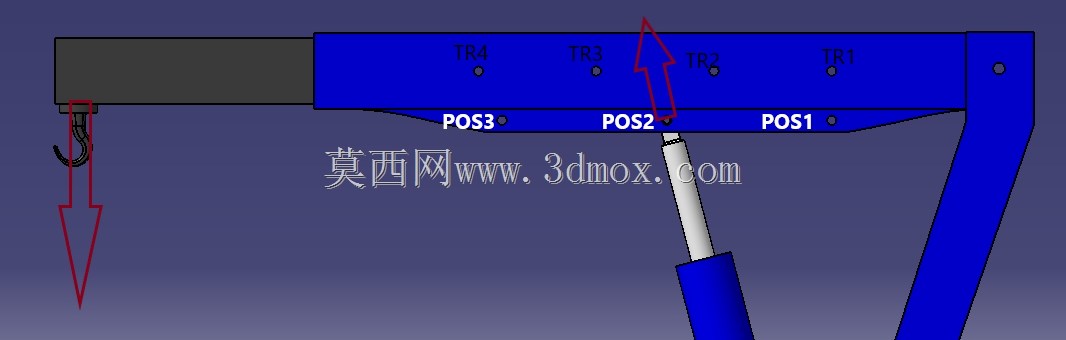

　　臂架设计为多档位可调结构，臂架上预留多组铰接孔位，可根据作业需求调整臂架的有效作业长度，对应不同的作业半径与额定起重量，作业半径越小额定起重量越大，最大作业半径下可覆盖底座前方1.2米范围的吊运需求，最小作业半径下可满足近距离大吨位重物的起吊要求；折叠结构的设计让整机在非作业状态下可将臂架放倒收纳，整体收纳高度不足1米，可轻松推入设备间隙、车间角落存放，减少闲置状态下的空间占用。

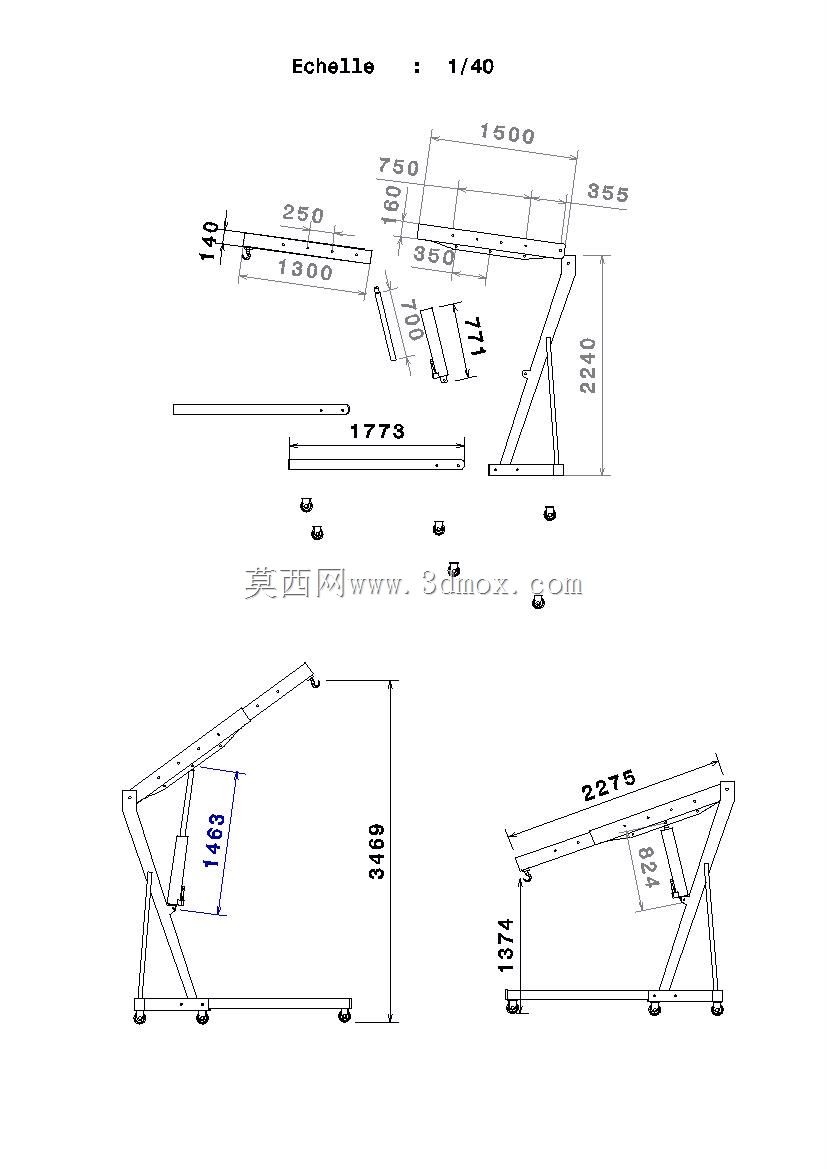

　　从安装边界与尺寸适配来看，整机展开状态下总长度约1.7米，底座宽度约0.8米，最大起升高度可达2.2米，可满足普通机加工车间内从地面到机床工作台面、从地面到维修支架的常规吊运高度需求；所有铰接位置均配置自润滑铜套，减少长期使用过程中的铰接磨损，延长整机使用寿命，液压油缸选用标准手动液压堆高车通用油缸，后期维护更换配件成本低，无需定制专用液压元件。结构设计过程中，对臂架受力点、底座焊接位置均做了应力释放处理，焊接后进行时效处理避免焊接变形影响装配精度；所有连接销轴均采用45号钢调质处理，表面做镀锌防锈处理，适配车间内多油污、多切削液的潮湿作业环境，降低锈蚀卡滞的概率。实际使用过程中，操作人员无需额外动力源，仅通过手动操作液压压杆即可完成起升动作，臂架下降过程设置节流调速阀，可控制重物下降速度，避免重物快速下坠引发冲击，操作门槛低，无需专业起重操作资质即可在厂区内完成小范围重物吊运作业，相比固定天车、大型汽车吊，使用成本更低，灵活度更高，是小型生产车间、维修站点的理想辅助起重设备。
