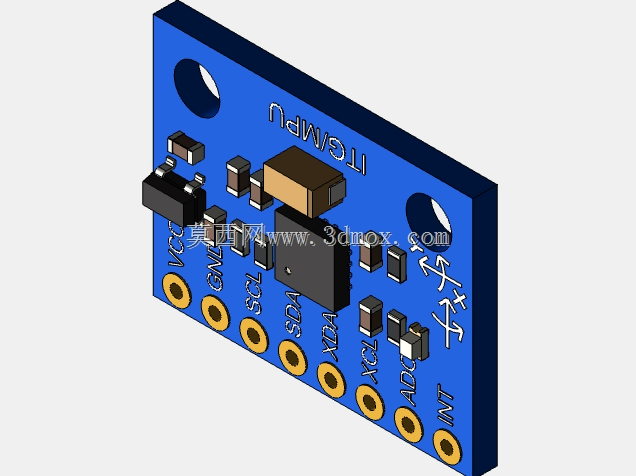

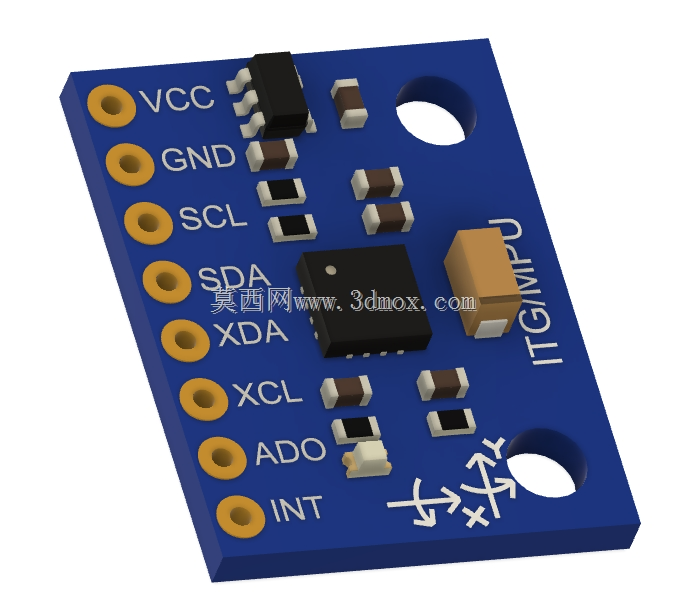

GY-521 MPU6055六轴姿态传感模块结构设计

　　在嵌入式姿态检测相关的项目开发中，这类六轴传感模块的三维结构建模是硬件适配环节的核心工作之一，很多刚接触机电一体化设计的工程师容易只关注电路原理而忽略结构尺寸的匹配，最终打样回来的模块要么装不进预留的安装位，要么接插件干涉导致装配返工。做这个GY-521模块的三维建模时，首先要明确它的实际使用场景：不管是做小型四轴飞行器的姿态反馈、智能小车的运动状态采集，还是工业设备的振动监测、穿戴设备的动作捕捉，这个模块都是作为核心的姿态感知单元存在，需要和主控板、安装支架做精准的结构配合，所以建模时所有尺寸都要和实物做1:1的还原，不能有偏差。

　　从功能特性来看，这个模块集成了3轴加速度计与3轴陀螺仪，板载了稳压电路与电平转换电路，支持3V与5V两种供电输入，通过I2C接口和各类主控单元通信，这些电路元件的布局直接决定了模块的外形轮廓：主芯片位于PCB板中心位置，周边排布的电容、电阻、稳压芯片都要按照实际焊接高度做还原，尤其是板载的电源指示灯、复位元件的高度不能忽略，很多人建模时只做PCB板和主芯片，忽略周边阻容元件的高度，最后做装配干涉检查时就会出现问题，比如模块上方的结构件压到元件导致短路。

　　设计思路上，首先要确定PCB基板的基准尺寸，这块蓝色PCB的四个角预留了标准的M2安装孔，孔位的中心距是建模时的核心基准，两个安装孔的横向、纵向间距必须严格按照实物测量值设定，因为很多用户会用铜柱把这个模块固定在主控板或者支架上，孔位偏差1mm就会导致无法安装。然后是接插件部分，板边的一排排针是标准的2.54mm间距，每个排针的直径、伸出PCB板的高度都要准确还原，包括排针的塑料基座高度，这部分是和杜邦线、母座对接的关键，如果尺寸不对，会出现接插不到位或者干涉的问题。PCB板上的丝印标识在建模时也做了还原，包括各个引脚的定义标注、坐标轴方向标识，这些细节能帮助结构工程师在装配时快速确认模块的安装方向，避免装反导致的接线错误。

　　安装边界方面，模块的整体厚度要考虑所有元件的最大高度，主芯片加上散热层的高度、板载稳压芯片的高度是整个模块的最高点位，在设计配套安装槽时，要在最高点位上方预留至少0.5mm的安全间隙，避免组装时压坏元件。模块的边缘没有突出的元件，所以PCB的外轮廓就是模块的最大外形边界，在做整机布局时，只要预留出比PCB轮廓大0.2mm的安装空间，就可以顺利装入。另外要注意模块的I2C接口引脚位置，排针位于PCB的短边一侧，布线时要给接插杜邦线预留出足够的操作空间，不能在排针正上方布置其他结构件，否则会导致无法接线。

　　从实际选型适配的角度来说，这个模块的三维模型可以直接导入到各类嵌入式项目的装配体中，做干涉检查、安装位验证，不需要再单独测量实物尺寸。比如做平衡小车项目时，可以把这个模块的模型直接装配在小车底盘的中心位置，确认模块和电池、电机驱动板的位置是否干涉，安装孔位是否和底盘的预留孔对齐；做无人机飞控设计时，可以把模块模型放在飞控板的指定位置，确认模块的高度是否在飞控外壳的内部空间范围内，避免外壳合模时压到模块。建模时所有的圆角、开孔细节都和实物保持一致，包括PCB板角的安装孔倒角、排针的倒角细节，这些细节虽然不影响核心功能，但能让装配仿真的效果更贴近实际，减少实物组装时的意外问题。

　　很多工程师在做这类电子模块的建模时，容易把PCB板做成简单的平板，忽略板上元件的高度差，实际上不同元件的高度差异很大，比如板上的晶振元件高度比普通电阻高2mm左右，如果忽略这个高度，在做紧凑结构设计时就会出现干涉。这个模型在制作时，每一个元件的尺寸、位置都对照实物做了校准，包括每个焊盘的位置、元件的极性标识，都和实物完全一致，不仅可以用于结构装配验证，也可以用于产品的展示渲染，让整个项目的三维装配效果更真实。
