Pilz方形磁性安全开关结构设计

　　在自动化生产线的安全防护回路设计中，非接触式安全开关的选型直接决定了防护门、检修口等危险区域隔离装置的可靠性，这款磁性安全开关的三维结构完全围绕工业现场的严苛安装与使用需求搭建。从实际应用场景来看，这类开关常部署在汽车焊装线的安全防护门、包装机械的检修舱门、机床加工区域的隔离围挡位置，替代传统接触式行程开关，避免长期机械碰撞带来的触点磨损、结构形变问题，尤其适合需要频繁开合防护装置的工位，能在设备运行过程中持续监测防护门的闭合状态，一旦防护装置被意外打开，会立刻向安全控制系统发送信号，切断动力回路输出，避免操作人员误入危险区域受到机械伤害。

　　从功能特性来看，这款开关采用磁感应非接触触发原理，配置2个常开触点，配套专用执行器使用，只有当配套的磁性执行器进入开关的感应范围时，触点才会闭合导通安全回路，能有效规避普通金属靠近带来的误触发问题，防护等级达到IP67，可直接在有切削液飞溅、粉尘弥漫的机加工车间、有清洗水雾的食品包装工位使用，不需要额外加装防水防尘外罩，减少现场安装的附属配件成本。开关的感应距离设定为10毫米，这个参数是经过多场景验证的合理值：既不会因为防护门轻微的形变、安装支架的小幅震动就出现信号中断，也不会因为感应距离过大导致防护门未完全闭合时就触发导通，留下安全隐患。

　　外形设计上采用规整的方形结构，这种造型并非随意选择，而是充分考虑了工业现场的安装便利性：方形外壳的平面基准面更容易和安装型材、门板表面贴合，安装孔位的定位更简单，不需要像圆形开关那样额外加工定位卡槽防止转动。开关整体高度设计为18毫米，属于薄型化的结构尺寸，在安装时不会过多突出门板或型材表面，避免现场物料转运、人员通行时发生磕碰损坏，也能适配安装空间局促的紧凑型设备。连接端采用M8公头连接器，这种连接器是工业传感器领域的通用标准接口，现场布线时可以直接采购预制好的标准长度连接线，不需要现场焊接接线，大幅缩短电气安装的工时，同时M8接头的锁紧结构能保证线缆连接的可靠性，在设备有小幅震动的工况下也不会出现松脱断线的问题。

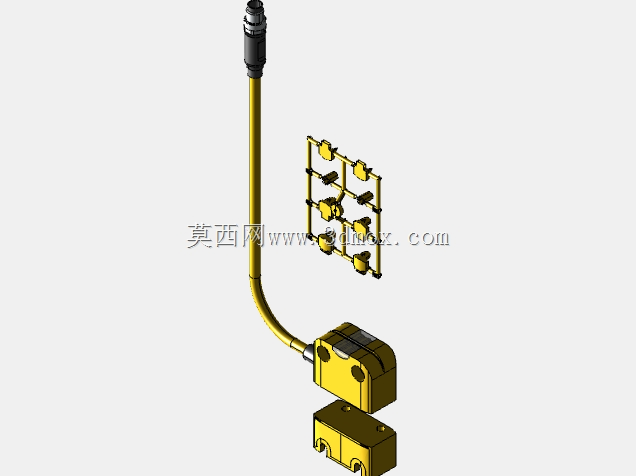

　　建模过程中，对开关的安装边界做了精准的还原：四个安装孔的孔位间距、孔径大小完全匹配实际产品的安装尺寸，工程师在做设备整体布局时，可以直接调用这个模型装配到防护门的对应位置，提前检查开关和执行器的对中情况，避免现场安装时出现孔位错位、感应距离偏差的问题；同时模型还原了M8接头的伸出方向和尺寸，能在布线阶段提前规划线缆的走向，预留足够的线缆弯曲半径，避免线缆和周边结构件发生干涉。不同于普通民用开关的结构设计，这款安全开关的外壳边缘做了小圆弧过渡处理，既避免锐边在安装时划伤操作人员，也不会因为圆角过大导致安装时定位基准偏移，外壳表面的加强筋结构也在模型中做了体现，这些筋位能提升外壳的结构强度，在受到意外外力撞击时不容易出现开裂损坏。

　　在设备安全回路的设计中，这类磁性安全开关不需要复杂的安装调整，只要将开关本体固定在设备门框的静止侧，配套的磁性执行器固定在活动门板上，调整两者的对中位置，保证门板闭合时执行器处于开关的有效感应范围内即可，相比机械式安全锁，不需要复杂的锁舌对位，对门板的安装精度容忍度更高，即使长期使用后门板出现小幅下沉，只要偏移量在感应范围内就能正常工作，大幅降低后期的设备维护工作量。模型中对开关感应面的位置做了明确的标识，能帮助设计人员在装配时快速找准感应方向，避免因为装反方向导致感应失效。
