手势感应LED灯带控制驱动电路板

　　做设备配套的电气结构设计快十二年，经手的非接触式控制类部件少说也有上百套，这类手势感应驱动板最早是给展柜照明、洁净室操作工位做配套时接触的，当时甲方提的需求很明确：操作时不能碰开关，避免手上的粉尘、试剂污染面板，还要兼容原有不同电压等级的LED灯带，不用重新布设供电线路。

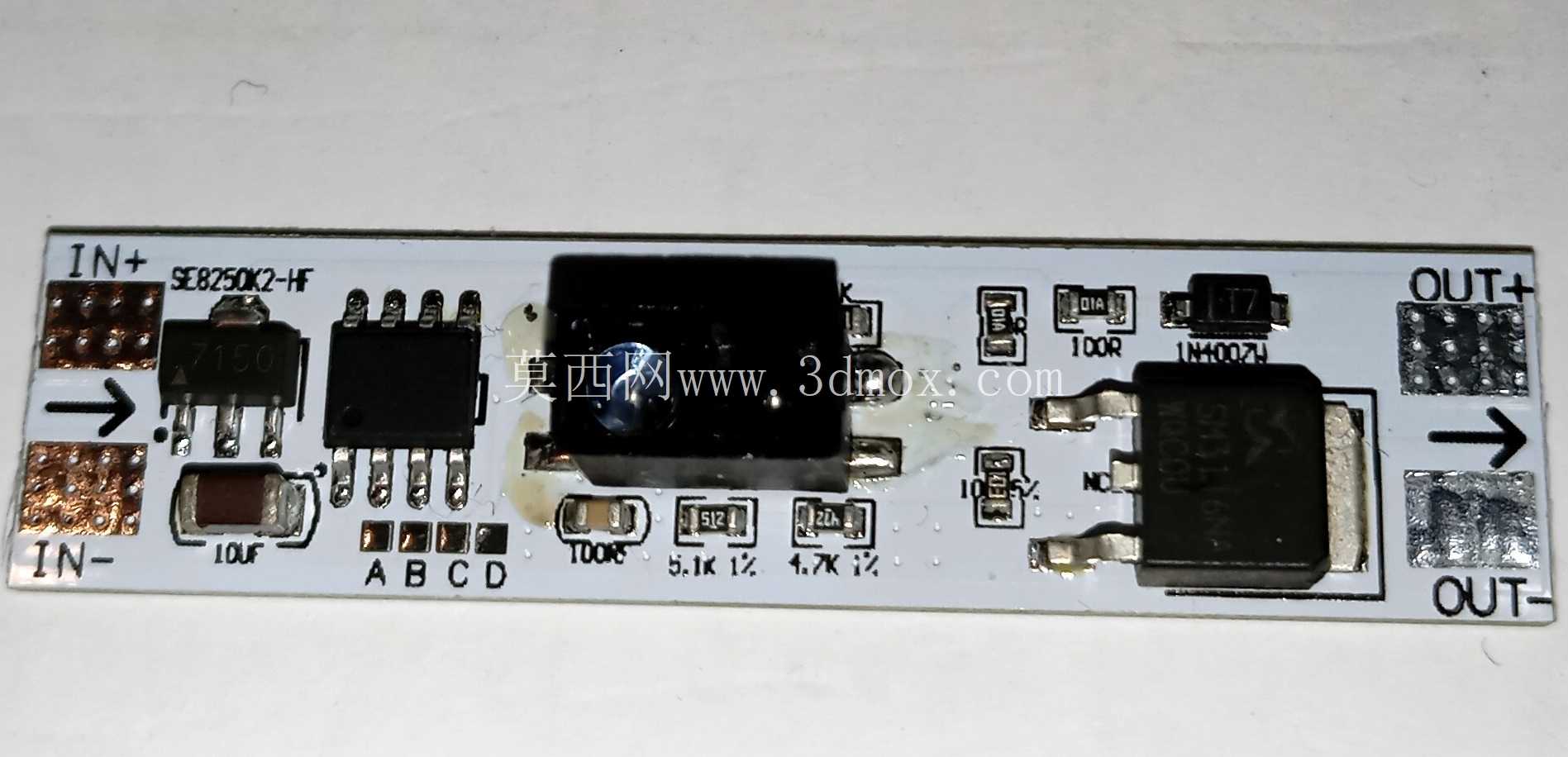

　　这块板的设计逻辑其实很贴合现场安装的实际需求，首先是感应模块的布局，红外发射与接收头做了黑色遮光罩隔离，避免板载自身元器件的反光干扰，实际测试时8厘米的感应距离刚好覆盖人手自然挥动的操作范围，不会因为路过的物体误触发，也不会因为手离得稍远就没反应。板上预留的跳线槽是给现场调试留的，不用接上位机、不用烧录程序，直接通过跳线帽的组合就能切换6种工作模式，这点对现场安装的电工太友好了——很多项目现场没有编程调试的条件，靠硬件跳线切换模式，能省掉大半售后调试的功夫。

　　供电部分的兼容设计是这个板子的核心亮点，5V、12V、24V是目前工业照明、商用灯带最常用的三个电压等级，板上的电源管理芯片做了宽压适配，只要输入电压在5到24Vdc区间内，就能稳定输出对应负载的驱动功率，最大120W的带载能力，算下来24V工况下能带动5A的灯带负载，覆盖单条展柜、单个工位照明的功率需求完全足够，不用额外加中继驱动模块。PCB的走线布局也考虑了大电流工况的散热，功率回路的走线做了加宽处理，功率器件的焊盘做了散热延伸，长时间满负载运行时，板上核心器件的温升能控制在合理区间，不会因为过热触发保护。

　　安装边界这块，板子做了长条形的窄版设计，宽度刚好能塞进常规的铝型材灯带槽里，两端预留的输入输出接线位做了丝印标识，IN+、IN-接供电，OUT+、OUT-接灯带，现场接线不会接反。板上的状态指示灯做了低亮度处理，不会在暗环境下形成光污染，影响照明效果。实际项目应用里，除了展柜和洁净工位，这类控制板还能用在厨房吊柜下方的照明控制——手上沾着油或者水的时候不用摸开关，挥挥手就能开灯调光；还有衣柜内部的感应照明，开门的时候手扫一下就能点亮，不用装门碰开关，减少机械结构的故障点。

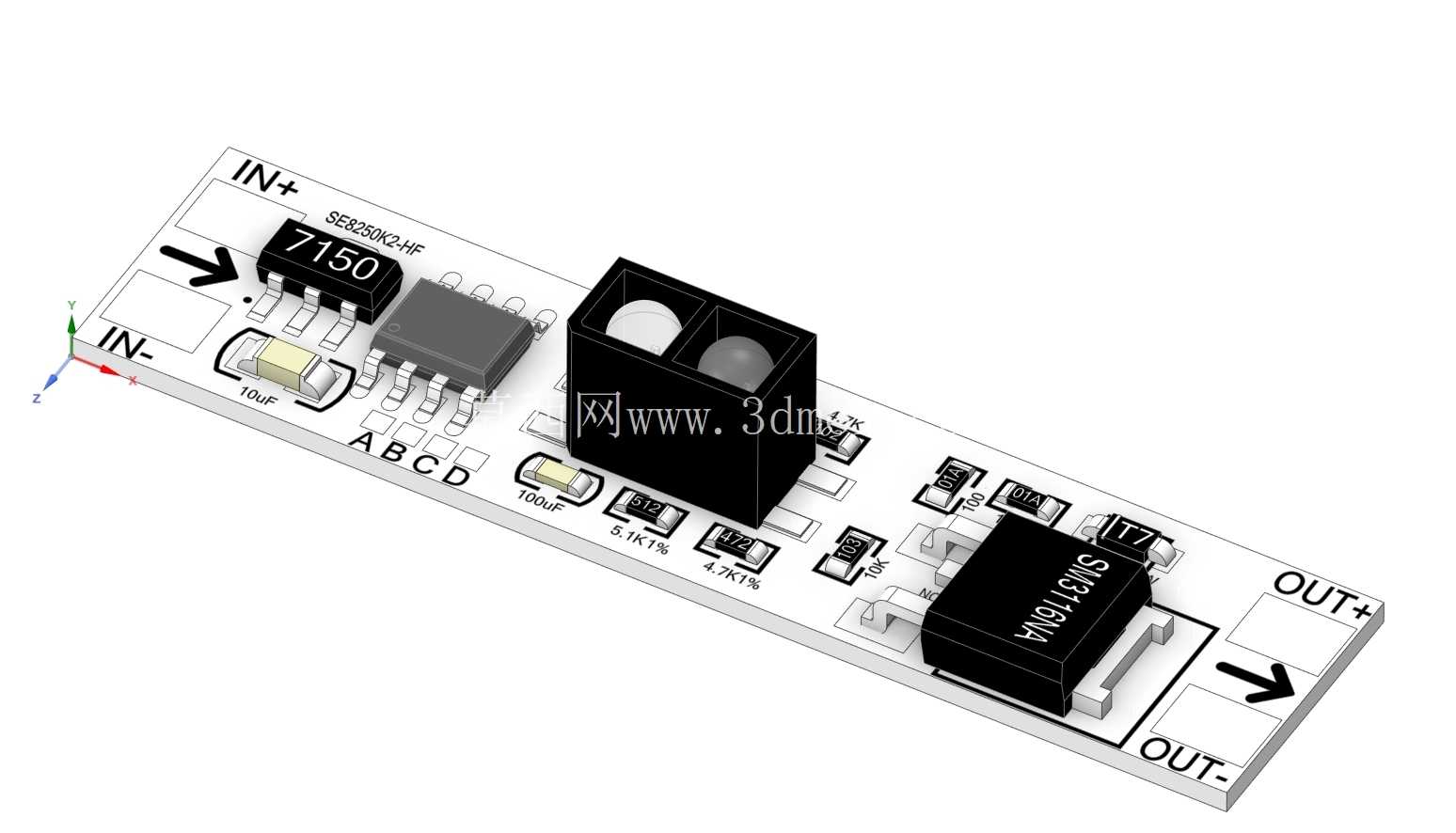

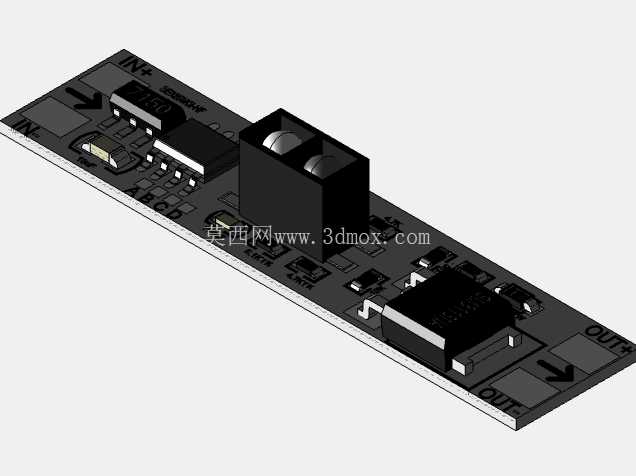

　　从结构建模的角度看，这块板的元器件布局做了充分的高度差避让，最高的感应模块遮光罩和电源芯片的高度差控制在3毫米以内，做外壳设计的时候不用做复杂的避让凸台，直接开一个对应感应窗口的开孔就行，窗口位置刚好对准红外收发头，不用额外加导光件就能保证感应灵敏度。板边没有突出的元器件，安装时可以直接贴在灯带槽的侧壁，不用留额外的安装间隙，对于空间紧凑的安装场景非常友好。

　　调光模式的设计也覆盖了大部分使用场景，开关模式适合需要快速通断的工位，调光模式适合需要调整照明亮度的精细操作场景，缓启缓灭模式适合家居类的照明场景，避免突然亮灭对人眼造成刺激，常开常闭模式则可以作为应急的普通驱动使用，相当于一块板覆盖了多种控制需求，不用备货不同功能的驱动板，能减少项目的物料种类，降低仓储和选型的成本。
