工业级旋风分离过滤设备结构设计

　　在粉体加工、木材加工、冶金烟气处理、粮食输送这类会产生含尘气流的生产场景里，旋风过滤设备是前置预处理环节的核心单元，不需要更换滤材、运行阻力稳定的特性，让它常被布置在布袋除尘、滤筒除尘的前端，先把气流里80%以上粒径大于10μm的固体颗粒分离出来，降低后端精过滤设备的负荷，延长滤材使用寿命，也能单独用在物料回收场景，比如气力输送系统里把输送的塑料粒子、粮食颗粒从气流中分离收集，避免物料随排风流失。

　　这套结构的核心分离原理是利用气流切向进入腔体后形成的旋转离心场，密度远大于气体的固体颗粒会在离心力作用下被甩向筒体内壁，顺着壁面滑落至底部的集料口，净化后的气流则在腔体中心形成内旋流，从顶部的排气口排出。设计时首先要确定切向入口的截面尺寸，入口风速一般控制在12-22m/s区间，风速过低离心力不足会导致分离效率骤降，风速过高则会把已经沉降到壁面的颗粒重新卷起，还会大幅提升设备运行阻力，增加引风机的功耗。

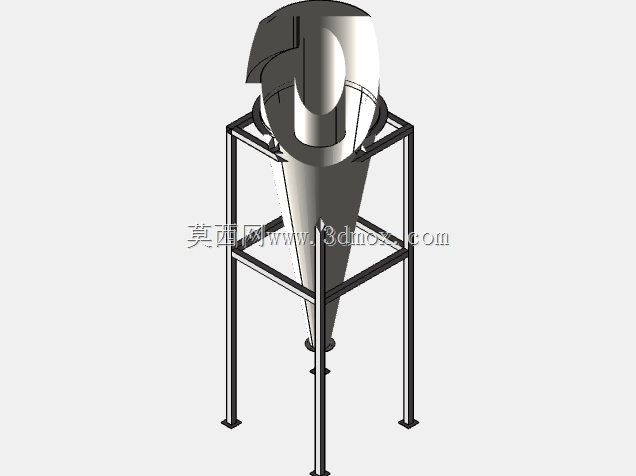

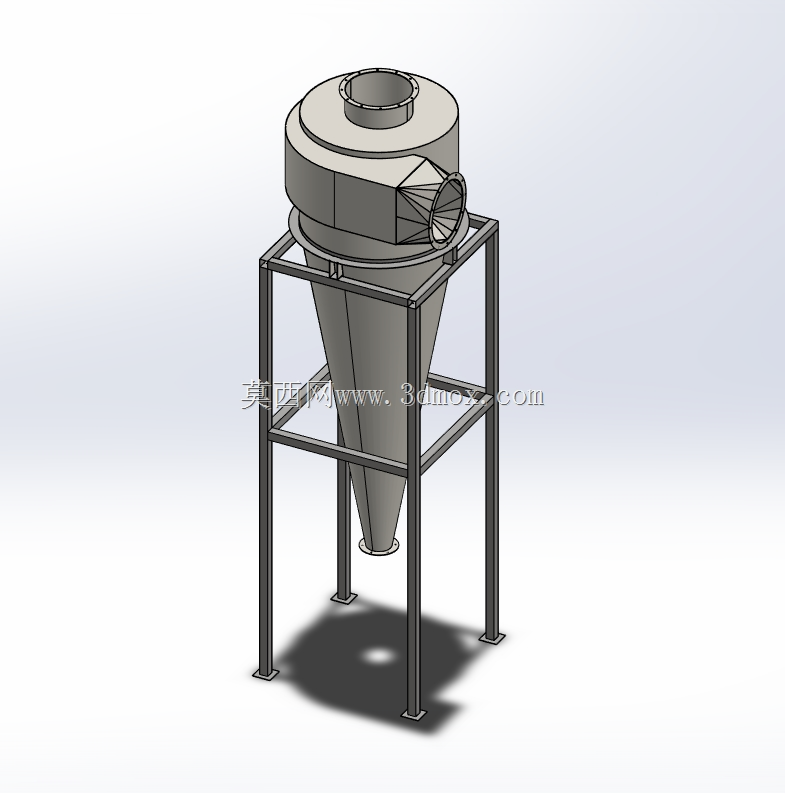

　　整体结构分为上筒体、下锥体、支架三个核心部分，上筒体为圆柱形结构，顶部设置同心的排气出口，切向入口布置在上筒体的侧面，入口段做了渐扩过渡处理，避免气流进入筒体时产生局部涡流扰乱流场；下锥体的锥角是影响分离效率的关键参数，锥角过小会导致设备整体高度过高，增加安装空间需求，锥角过大则会让锥体下部的气流径向速度过大，把已经沉降的颗粒重新带回内旋流，常规工况下锥角取15°-20°区间，能在控制整体高度的同时保证颗粒顺利滑落至底部出料口。

　　配套的支架采用方管焊接框架结构，四根立柱通过两层横撑连接固定，底部设置带安装孔的脚盘，可通过膨胀螺栓固定在混凝土基础或者钢平台上，支架的高度要根据底部集料装置的尺寸确定，要保证锥体底部出料口和下方的卸料阀、集料桶之间有足够的安装操作空间，避免后期维护时没有操作余量。上筒体顶部的排气口和侧面的入口都采用标准法兰连接结构，法兰的螺栓孔位置、密封面尺寸都匹配通用通风管道标准，现场安装时不需要额外做过渡接头，能直接和现场的风管系统对接。

　　设计时还要注意内部流场的优化，上筒体和锥体的连接位置做了圆弧过渡，避免直角位置产生积料，长时间运行后积料脱落影响分离效率；排气口的插入深度要延伸到入口截面以下，避免刚进入筒体的含尘气流直接短路从排气口排出，同时排气口的直径要和入口风量匹配，保证内旋流的流速稳定，不会因为排气口过小导致阻力飙升，也不会因为排气口过大导致中心流场紊乱。

　　从安装边界来看，这类设备属于立式安装设备，安装位置要预留足够的检修空间，设备侧面距离墙体或者其他设备至少要留出600mm以上的操作空间，方便后期检查入口磨损情况、紧固法兰螺栓；设备整体的重心落在支架中心位置，安装时要保证支架的水平度，偏差不超过1/1000，避免设备倾斜导致内部流场偏移，降低分离效率。针对磨损性较强的粉尘工况，还可以在上筒体内壁、锥体下部位置衬耐磨橡胶或者粘贴陶瓷片，延长设备的使用寿命，这套基础结构可以根据实际处理风量、粉尘特性调整筒体直径、锥体高度、入口尺寸，适配不同的工况需求，不需要改动整体的支撑结构和连接形式，模块化的设计思路也能降低系列化设计的工作量。
