平模挤压式工业颗粒成型设备结构设计

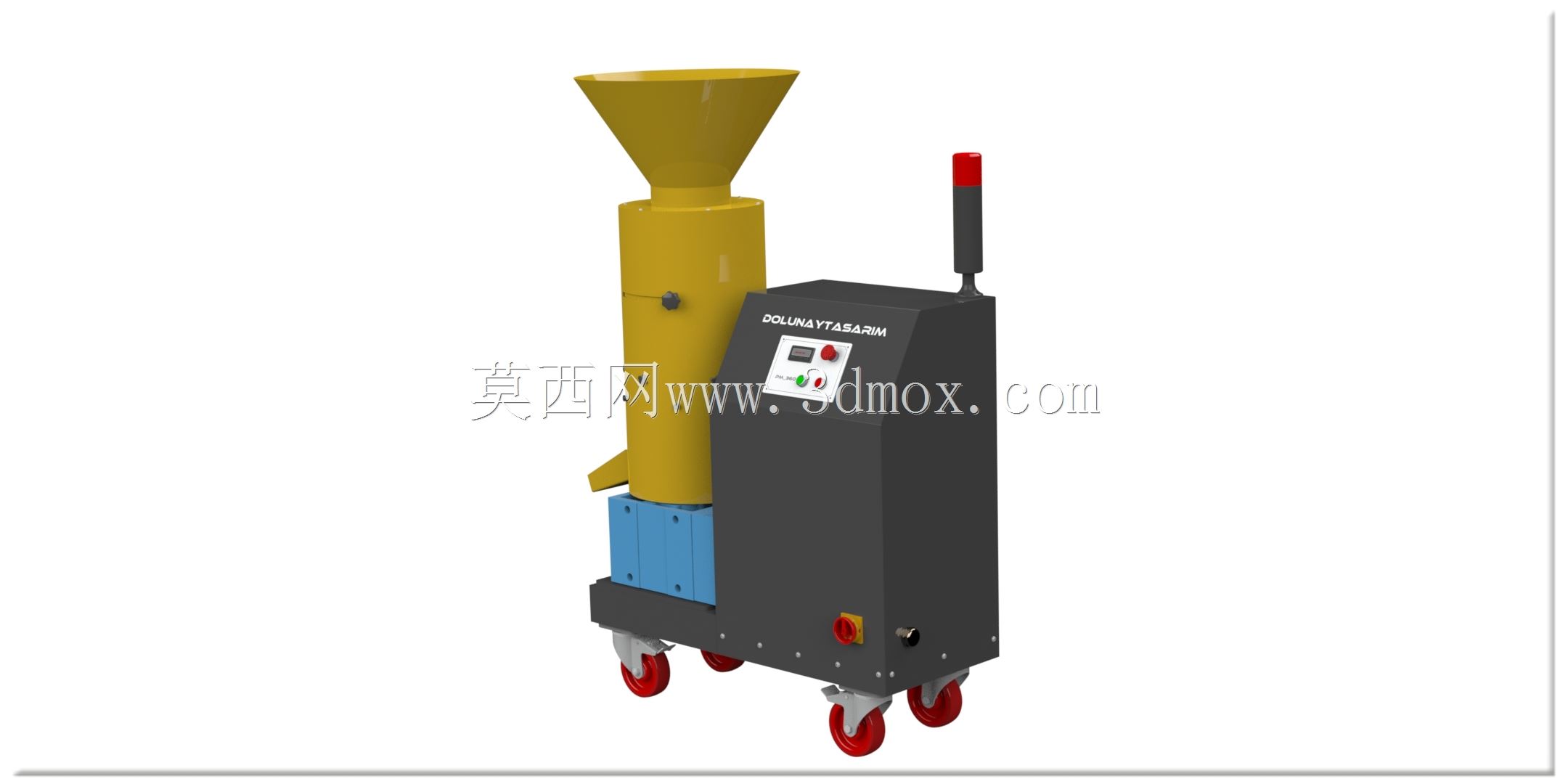

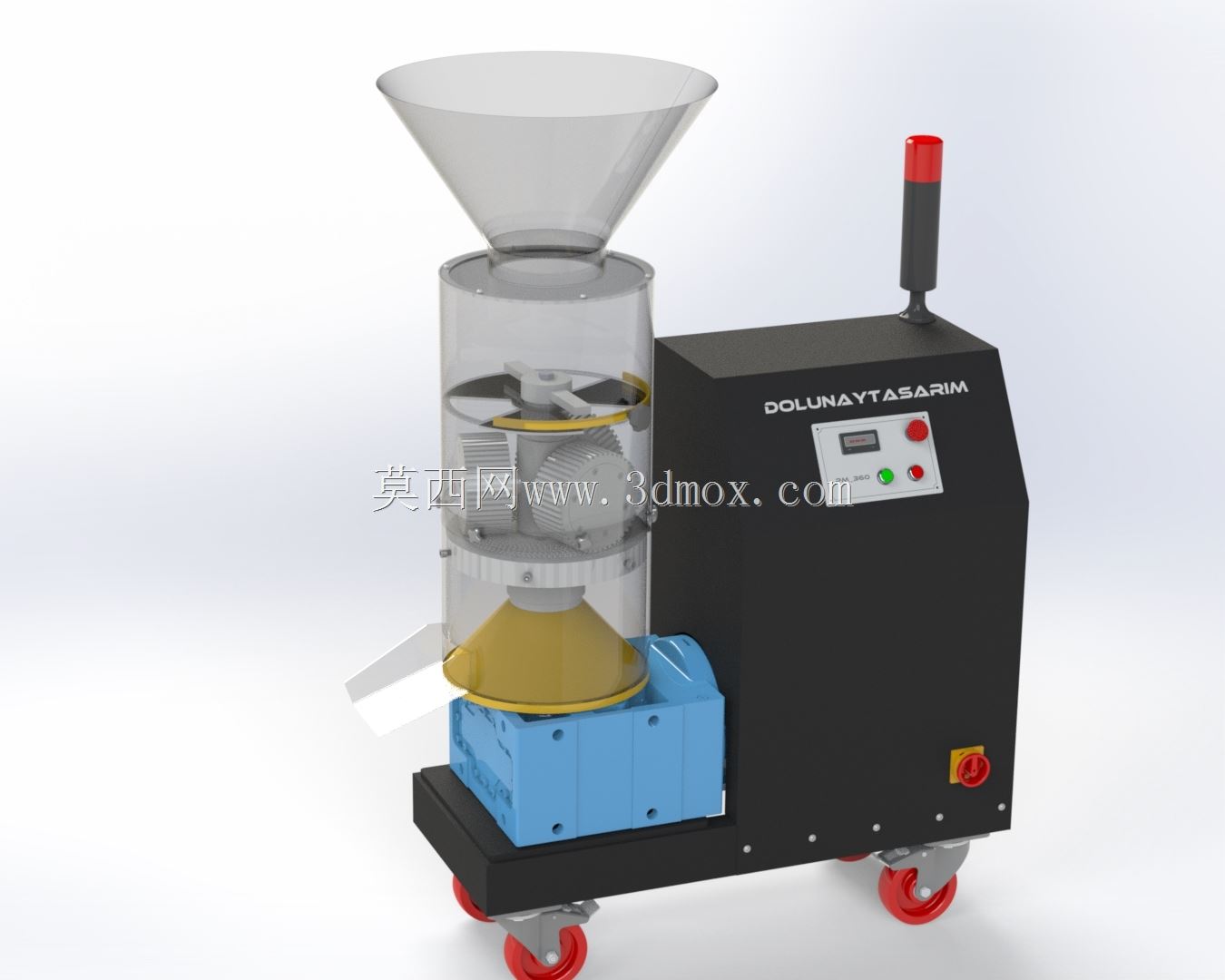

　　这套三维结构完整还原了平模式工业颗粒机的整机装配逻辑，从进料到出料的全流程部件均做了实体化建模，没有省略核心传动与挤压环节的细节，适合做设备改型、产线布局时的参考原型。从实际应用场景来看，这类设备的覆盖范围很广，中小型生物质燃料加工厂会用它把木屑、秸秆碎料压制成燃烧颗粒，畜禽养殖厂的饲料车间用它加工混合粉料制成颗粒饲料，甚至部分固废处理站点会用它处理碎纸、塑料边角料做致密化减容，不同场景下仅需要调整模盘孔径、压轮间隙，主机结构的通用性极强。

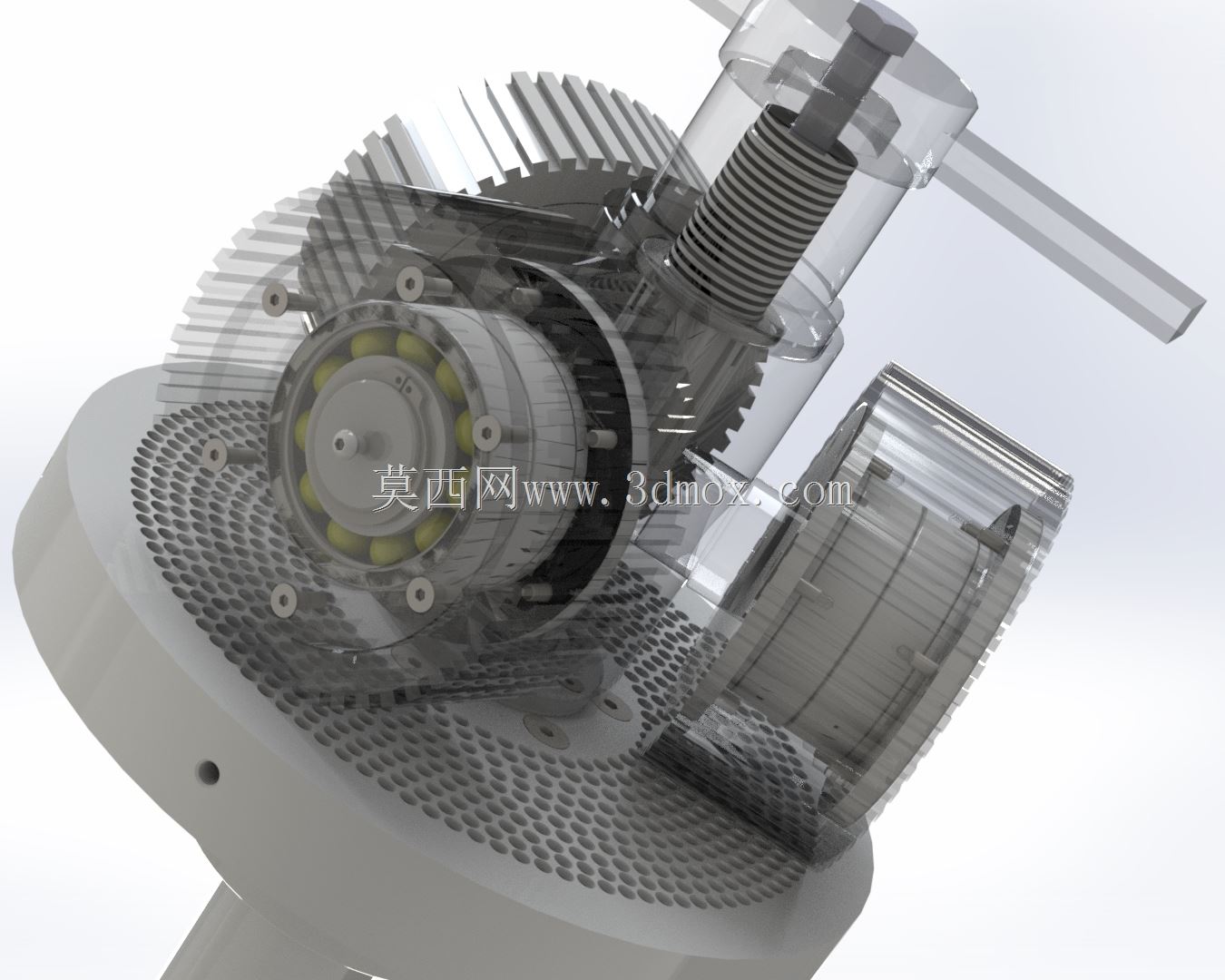

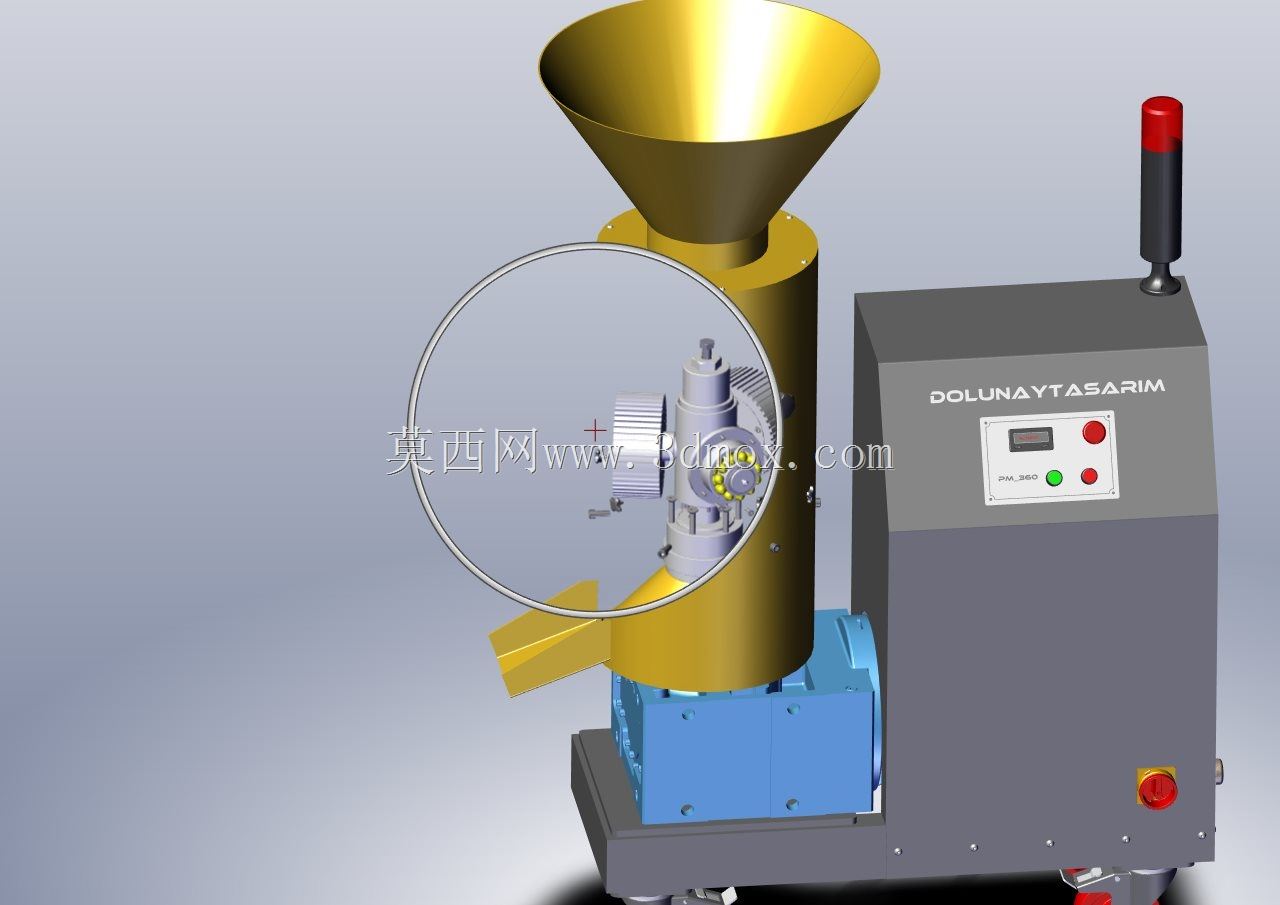

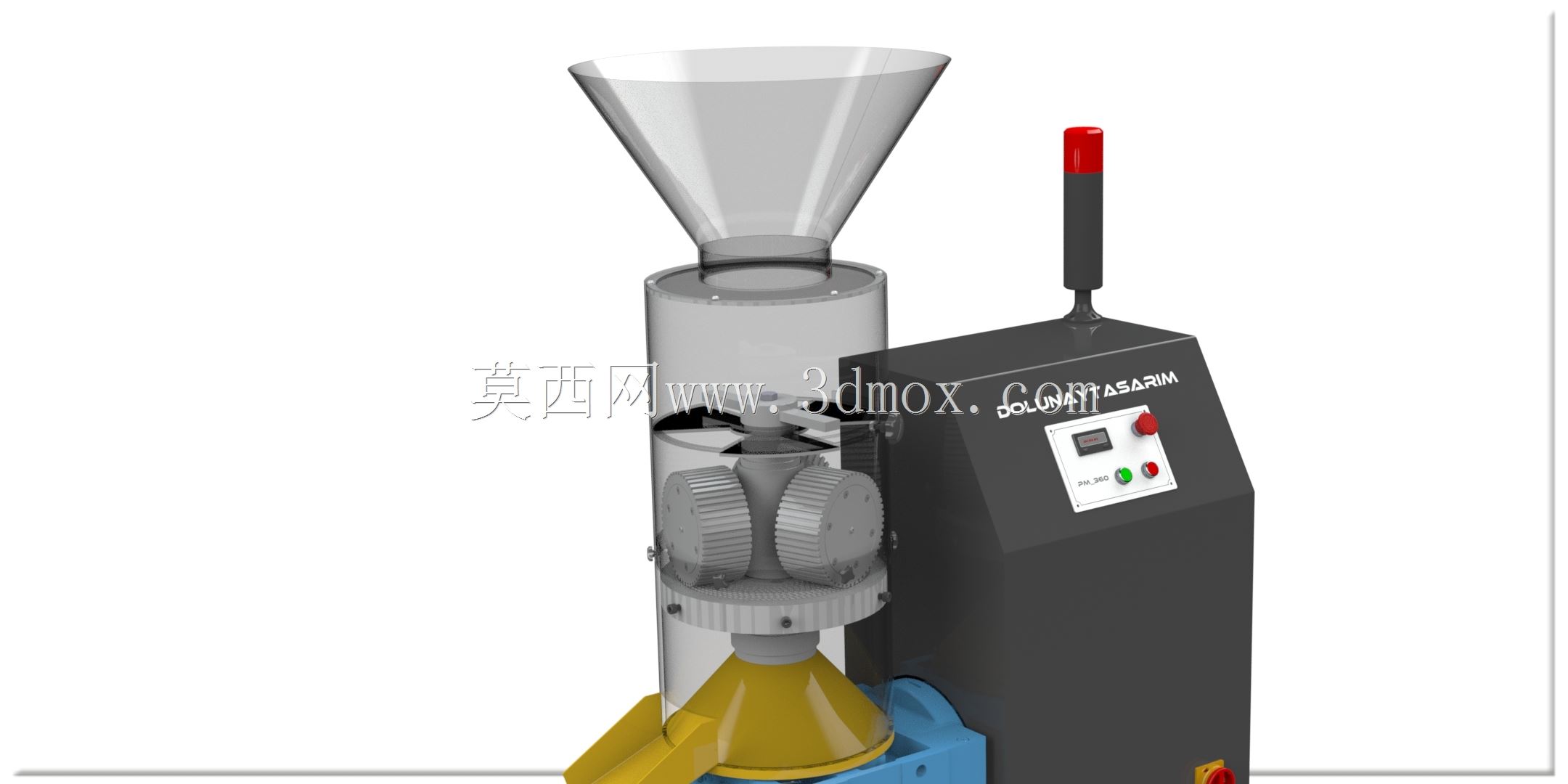

　　建模时优先还原了设备的功能分区逻辑：顶部的扩口式进料斗做了大倾角锥面设计，这个角度是按照散料自然堆积角取值的，能保证粉料依靠自重顺畅落入压制腔，不会出现架桥堵料的情况，进料斗与下方压制腔的连接法兰做了止口定位，现场安装时不需要反复调整同轴度，拆卸清理残料时也能快速对位。中部的压制腔体是整机的核心受力区，建模时保留了压轮组件、平模盘、主轴传动座的装配关系，压轮表面做了防滑齿槽结构，工作时压轮在公转的同时依靠物料摩擦力自转，把落入模盘间隙的物料持续挤压进模孔，挤出的长条料会被下方的旋转切刀切断成统一长度的颗粒，切刀的安装位置做了腰型孔调节结构，现场可以根据需要的颗粒长度调整切刀与模盘端面的间隙，不需要更换配件就能适配不同粒径要求。

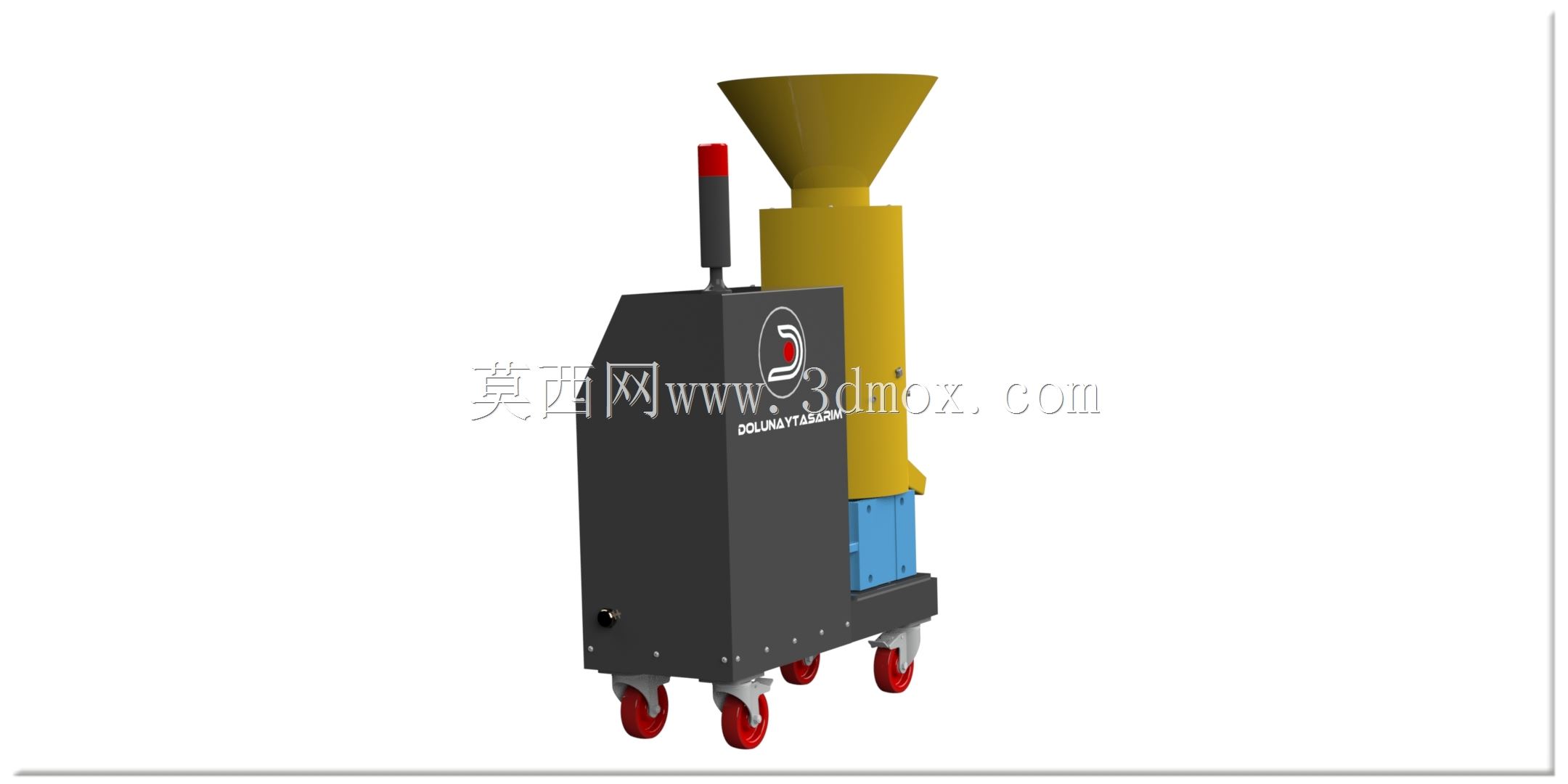

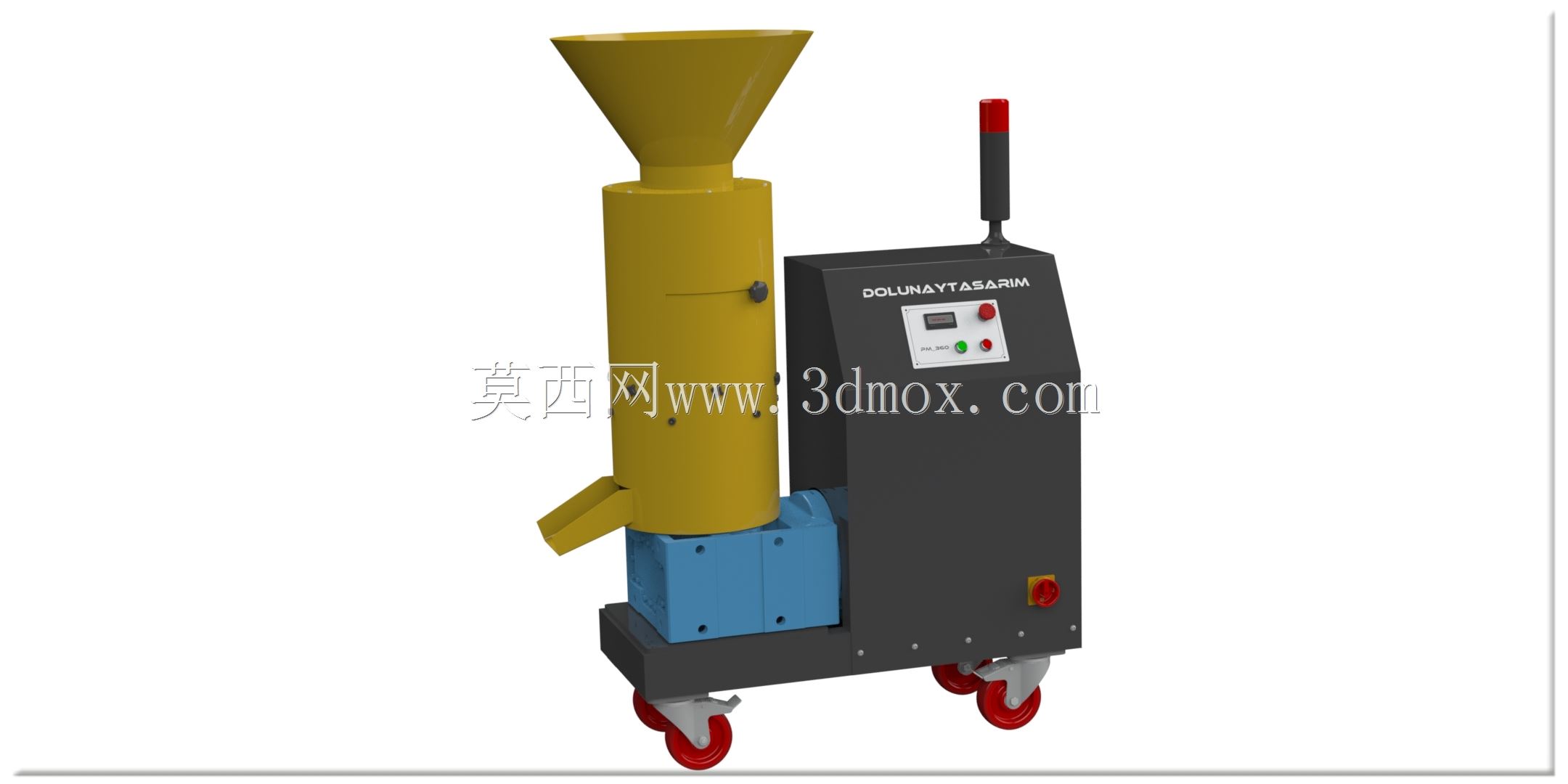

　　设备的电控操作箱集成在主机侧方，箱体高度按照人体站立操作的 ergonomic 尺寸设置，操作面板上的启停按钮、急停开关、状态指示灯都做了独立建模，箱体顶部加装了柱状三色报警灯，设备出现过载、堵料、缺相故障时会触发声光提示，操作人员在车间内较远位置也能快速识别设备状态。整机的底部安装座做了加厚钢板焊接结构，预留了地脚螺栓安装孔，安装时需要保证设备水平度偏差不超过千分之二，避免主轴长期偏载造成轴承过早磨损，主机的外接动力接口位于传动箱侧方，选型时可以根据产能需求匹配不同功率的驱动电机，不需要改动主机安装尺寸。

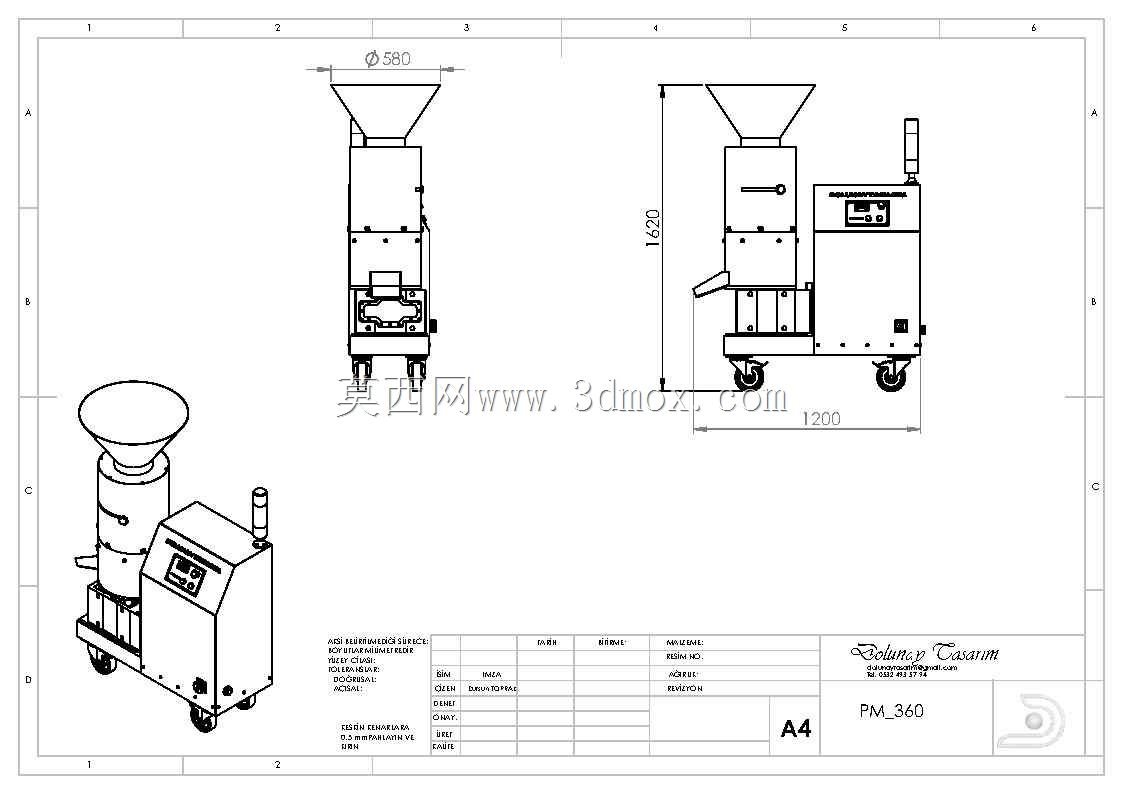

　　从安装边界来看，这套设备的进料口顶部距离地面高度适配常规的人工倒料或者皮带机上料方式，不需要额外搭建过高的操作平台，设备周边预留600mm以上的检修空间即可满足日常维护需求，压制腔侧方设置了快开式检修门，日常更换压轮、清理模孔堵塞时不需要完全拆解整机，能大幅减少停机维护时间。建模时所有转动部件都做了干涉检查，压轮与模盘的间隙、切刀与出料端面的间隙都按照实际装配公差预留，传动部位的轴承座、密封件位置都做了准确的结构还原，导出工程图时可以直接用来生成装配指导文件，也能在此基础上改型设计不同产能的衍生型号，比如加大模盘直径、增加压轮数量就能提升单位时间的出料量，适配更大规模的生产线需求。
