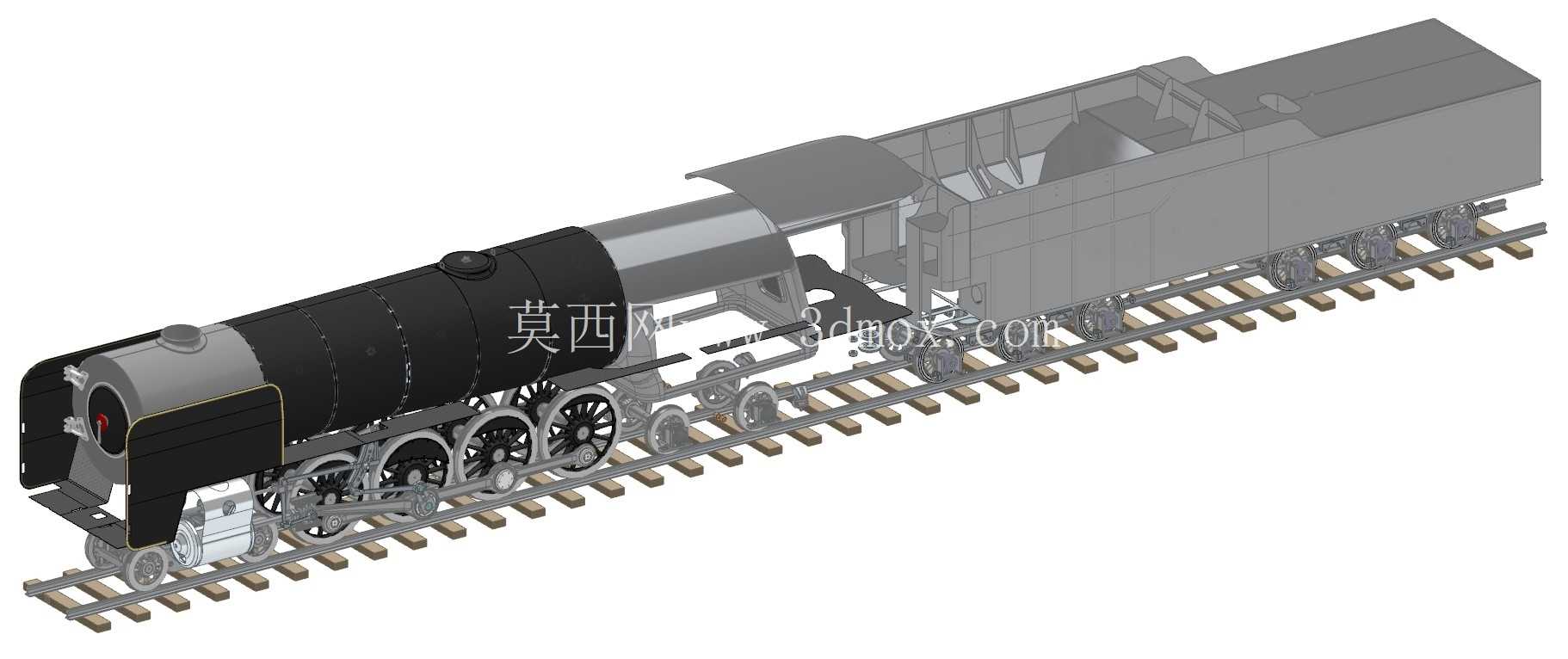

SAR25NC蒸汽机车带煤水车三维结构

　　该模型还原的是干线重载货运场景下使用的蒸汽机车及配套煤水车组合结构，这类设备曾广泛应用于长距离大宗货物铁路运输线路，承担煤炭、矿石、建材等重载物资的牵引作业，在非电气化铁路区段可独立完成牵引任务，无需依赖外部供电网络，适配复杂多变的线路工况。从结构设计逻辑来看，模型拆分了机车本体与煤水车两大模块，机车部分以卧式锅炉为核心承载结构，锅炉外部包覆隔热防护层，前端设置烟箱与排烟结构，上部布置汽包、检修人孔等附属部件，锅炉下部为车架承载结构，连接多组动轮与导轮、从轮走行单元。

　　走行部采用大直径动轮搭配小直径导轮、从轮的组合形式，动轮通过连杆机构实现动力传递，轮对与轨道的接触轮廓完全匹配标准铁路轨距的接触面弧度，轮缘高度、踏面锥度均按照实际机车走行参数设计，可模拟通过曲线轨道时的轮对横移适配过程。煤水车部分采用分体式舱室设计，上部为储煤舱与储水舱，下部设置独立走行轮组，通过牵引销与机车尾部实现铰接连接，铰接位置预留了足够的横向摆动余量，可适配小半径曲线线路的通过需求，煤水车车体侧面设置有爬梯与检修走台，方便运维人员加注煤水、检查部件状态。

　　设计过程中针对机车与煤水车的连接边界做了明确的尺寸约束，牵引销中心距机车最后端动轮中心的距离、煤水车最前端轮组距铰接点的距离均按照实际机车的固定轴距参数设置，确保整体通过曲线时的内接距符合铁路限界要求。锅炉部分的内部流道做了简化占位处理，对于通用的阀类、管路连接件采用通用部件占位，既保证了整体结构的完整性，又为后续细化设计预留了修改空间，避免非核心部件占用过多设计资源。机车驾驶室部分预留了操控台、司炉作业空间的结构轮廓，可清晰观察到驾驶室与锅炉后端的连接位置，以及煤水车向锅炉供水的管路接口位置。

　　走行部的弹簧减震结构、轴箱定位结构均做了外形还原，轮对之间的连杆、摇杆传动部件的运动间隙按照实际装配公差预留，可直观展示蒸汽机车将活塞往复运动转化为轮对旋转运动的传动路径。轨道部分采用标准轨距的钢轨与枕木组合结构，钢轨断面、枕木间距均按照干线铁路的铺设参数还原，可直观展示机车在轨道上的停放状态，以及轮轨接触的位置关系。从安装适配角度来看，该模型的整体外轮廓尺寸符合干线铁路机车限界要求，车体最宽处、最高处距轨面的尺寸均在标准限界范围内，可直接用于铁路场站布局模拟、机车运用场景演示、铁路装备教学展示等场景，也可作为蒸汽机车结构认知的三维教具，帮助设计人员快速掌握老式蒸汽机车的整体布局与部件连接关系。在做结构优化时，可针对锅炉内部的烟管、汽室、活塞缸等核心动力部件做进一步细化，补充管路走向、阀组安装位置等细节，也可根据不同运用场景调整煤水车的储煤、储水舱容积，匹配不同牵引交路的续航需求。
