小型电源变压器装配结构三维设计

　　在低压电控、消费电子供电回路的设计环节里，小型电源变压器的装配合理性直接决定了供电模块的运行稳定性与空间适配性，这类组件常被集成在工控板卡供电端、小型家电电源入口、低压信号隔离回路中，承担电压等级转换、强弱电隔离、阻抗匹配的核心作用，不同于大功率电力变压器的开放式散热结构，小型电源变压器多采用封闭或半封闭的装配形式，适配板载安装、壳体内部嵌装的紧凑空间需求。

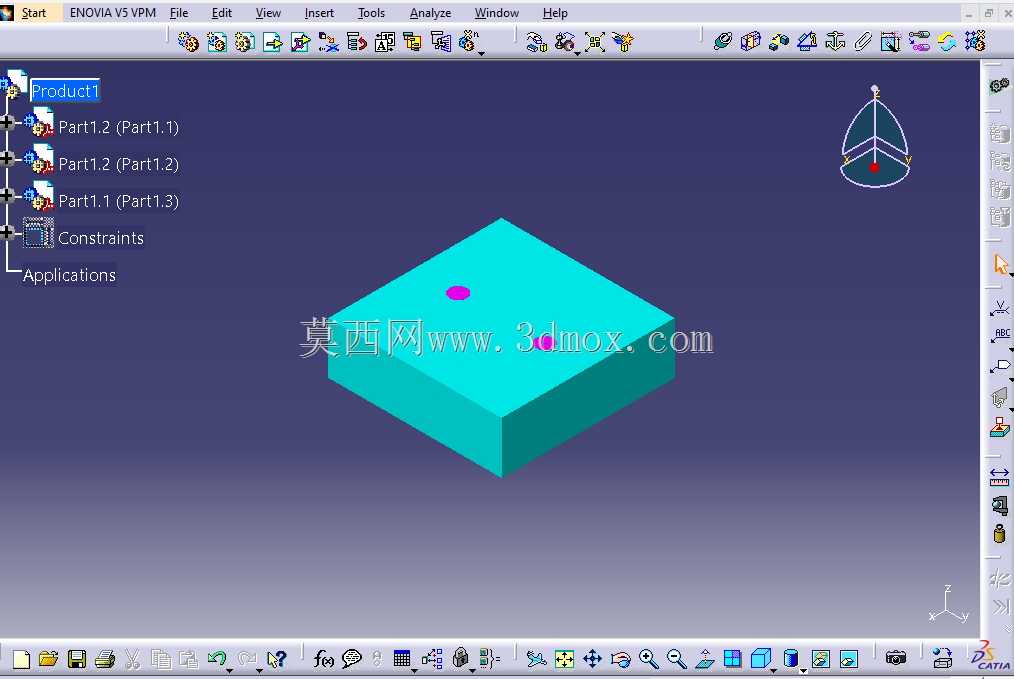

　　本次装配结构的设计围绕板载安装场景展开，核心构件包含磁芯基体、绕组骨架、引脚接插件、定位绝缘件四个部分，磁芯采用方正的块体结构，两个对称的磁芯半体对接后形成闭合磁路，对接面的平面度公差控制在0.02mm以内，避免磁隙过大导致的空载损耗升高，磁芯表面预留的两个定位凸点，用于匹配绕组骨架的定位凹槽，装配时无需额外涂胶即可实现初步定位，减少批量装配时的工序耗时。绕组骨架嵌套在磁芯中柱外侧，骨架的绕线槽深度根据绕组匝数设计，初级绕组与次级绕组之间设置绝缘隔层，隔层厚度满足安规要求的电气间隙标准，骨架底部伸出的金属引脚采用直插式设计，引脚间距匹配标准PCB板的焊盘孔距，可直接通过波峰焊完成与电路板的固定，无需额外设计转接固定件。

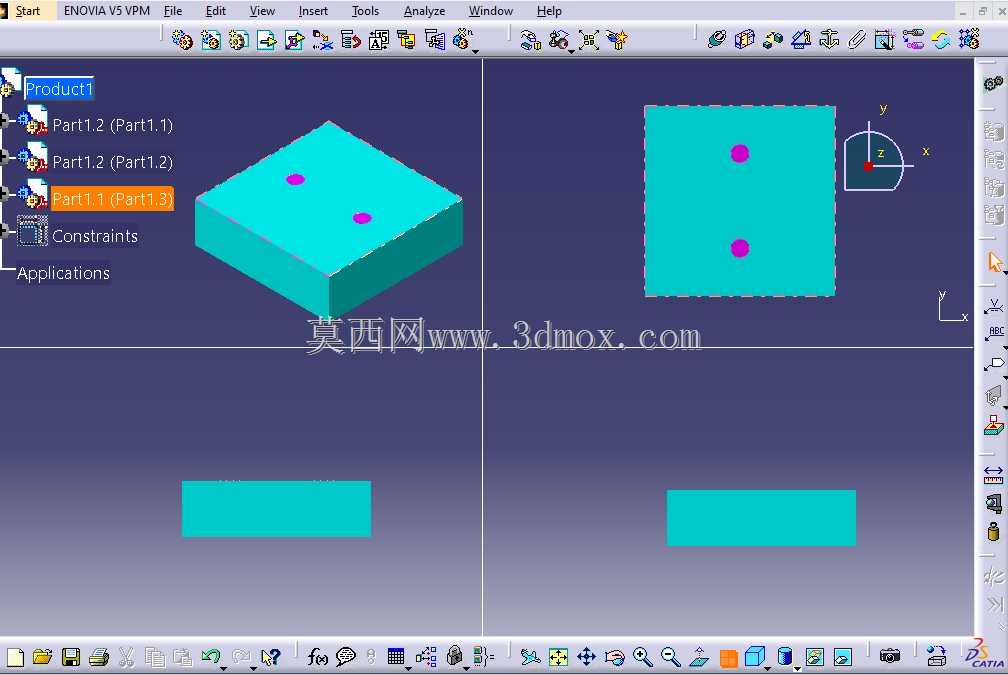

　　从安装边界来看，整个装配体的外形为规整立方体，底部安装面的平面度控制在0.05mm以内，可完全贴合PCB板表面，避免焊接后出现引脚受力倾斜的问题，装配体的总高度控制在常规电子壳体的内部净空范围内，不会与壳体上盖、周边板载元件产生空间干涉。设计过程中优先考虑了装配工序的简化，所有构件均采用自定位结构，磁芯与骨架的配合、骨架与引脚的配合均设置导向倒角，人工装配时可快速对位，无需专用工装即可完成组装，适合小批量多批次的生产场景。

　　在功能特性的匹配上，该装配结构的磁芯闭合磁路可有效降低漏磁，减少对周边敏感电子元件的电磁干扰，绝缘结构的设计满足低压电气设备的绝缘等级要求，可在常规温湿度环境下长期稳定运行，引脚的载流面积根据额定输出电流设计，避免满负载运行时引脚出现过热问题。不同于定制化的异形变压器结构，该装配体的所有构件均采用行业通用的尺寸规格，磁芯、骨架、引脚均可直接采购标准件，仅需根据实际变压参数调整绕组线径与匝数，大幅降低了开模成本与生产周期，适配各类小功率供电场景的快速改型需求。

　　实际选型应用时，可根据安装空间的净空尺寸调整磁芯的规格大小，在满足功率要求的前提下尽可能压缩装配体的占用空间，装配完成后可在磁芯外侧包裹绝缘胶带或加装金属屏蔽罩，进一步提升绝缘性能与抗干扰能力，整个装配结构的配合公差均按精密电子组件的标准设计，装配后无松动、错位问题，可承受常规运输、安装过程中的振动冲击，不会出现磁芯移位、绕组松脱的故障。
