谷物研磨机配套高速换向驱动电机

　　这款高速换向驱动电机，核心适配场景为谷物研磨类加工设备，作为研磨主机的核心动力输出单元，直接决定研磨作业的转速稳定性与负载响应能力。从实际应用场景来看，谷物研磨作业过程中，物料进料量存在随机波动，从空载待机到满负载研磨的工况切换十分频繁，这就要求配套电机既要能维持高转速下的扭矩输出，又要能在负载突变时快速完成换向响应，避免磨辊卡滞、物料堆积的问题，这款电机的设计正是围绕这类工况的核心需求展开。

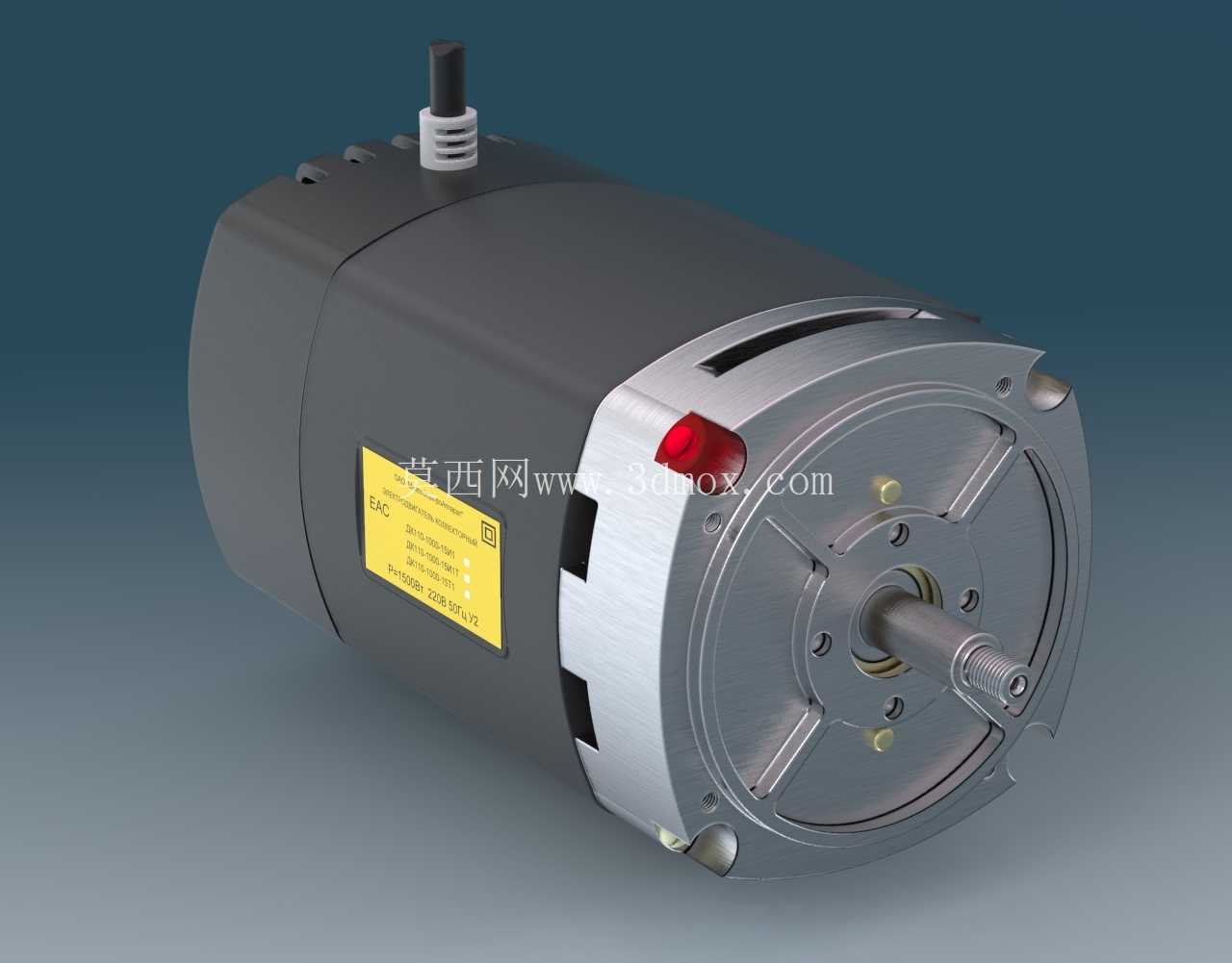

　　从功能特性层面看，该电机额定工作电压适配220V工频供电场景，无需额外配置变频调压模块即可直接接入常规工业配电回路，降低设备整机组装的配电复杂度。额定转速设定在15000rpm，匹配谷物研磨所需的高线速度作业要求，能够保证磨片对谷物的剪切、研磨效率，避免因转速不足导致的研磨粒度不均、出料效率低下问题。额定输出功率1430W，功率储备覆盖谷物研磨过程中可能出现的瞬时过载工况，当进料段突然涌入大颗粒硬质谷物杂质时，电机不会因瞬时负载超调出现堵转烧损的问题。机身端部设置的状态指示部件，可在设备运行过程中直观反馈电机通电、过载的工作状态，方便一线操作人员快速排查设备故障，无需拆解机身即可完成初步状态判断。

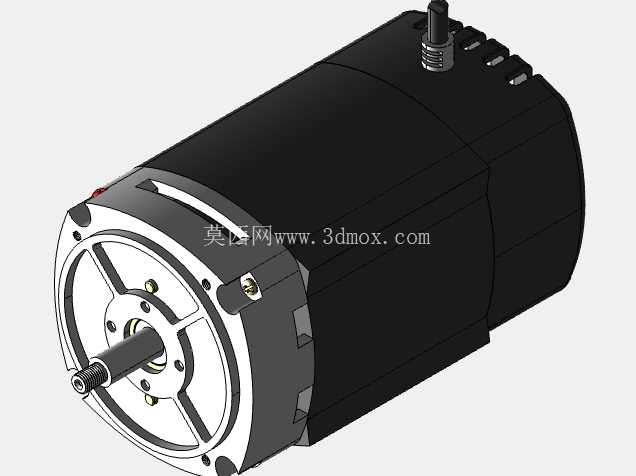

　　从设计思路层面拆解，这款电机采用方形机座搭配圆形前端法兰的结构组合，方形机座的平面结构可直接贴合设备安装基面，通过侧面的安装孔位完成锁紧固定，相比圆形机座拥有更大的接触贴合面积，高速运转时的机身振动幅度更小，能够降低研磨设备整体的运行噪音。前端法兰采用标准化安装尺寸设计，可直接对接研磨设备的传动腔接口，输出轴采用带螺纹的轴端结构，可直接锁紧磨辊连接套，无需额外配置联轴器转接，缩短动力传输路径，减少传动环节的功率损耗。机身上的散热结构沿轴向分布，配合高速运转时转子带动的气流，可将绕组产生的热量快速导出，即使长时间连续研磨作业，机身温升也能控制在绝缘等级允许的范围内，延长绕组的使用寿命。接线部位设置在机身上方，采用带防护结构的接线座，可避免研磨过程中产生的粉尘侵入接线端子，降低电路短路的风险，适配粮食加工车间多粉尘的作业环境。

　　从安装边界与尺寸适配角度看，这款电机的轴向总长与径向直径经过优化，在保证功率输出的前提下尽可能压缩安装占用空间，可适配中小型台式谷物研磨机、立式磨粉机的内部安装腔体，不会出现安装干涉问题。输出轴的伸出长度、轴径尺寸匹配常规磨辊的安装孔位，安装时无需对设备原有安装位进行二次加工即可完成替换，降低设备维护时的配件替换成本。机座上的安装孔位采用对称分布设计，可根据设备内部走线方向调整电机的安装朝向，适配不同结构布局的研磨设备装配需求。后端的换向部件集成在机身尾部，无需额外外接换向模块，简化设备内部的布线结构，同时换向响应速度可匹配研磨作业中频繁正反转切换的需求，在清理磨腔残留物料时，可通过短时间反转将卡滞在磨片间隙的物料排出，减少设备拆机清理的频次。

　　在实际选型适配过程中，需要注意核对安装法兰的止口尺寸与设备腔体的配合公差，保证电机安装后输出轴与磨辊的同轴度，避免高速运转时出现轴系偏磨、振动超标的问题。接线时需按照机身标识完成相线连接，保证电机转向与设计转向一致，避免反转导致的磨片锁紧螺母松脱。日常维护过程中，可定期检查机身散热通道是否被谷物粉尘堵塞，及时清理附着在机壳表面的粉尘，保证散热效率，同时检查输出轴端的密封件是否磨损，避免粉尘进入轴承部位导致轴承卡滞，影响电机的正常运转。
