科幻风格模块化战斗舰船三维设计

　　这款战斗舰船的三维结构设计，核心围绕近海防御、低烈度冲突下的快速响应作战场景展开，同时兼顾科幻题材影视道具制作、3D打印实体摆件的适配需求，整体结构在真实驱护舰的布局逻辑上做了科幻向的功能延伸。从实际用途来看，该设计既可以作为虚拟海战场景的交互载具，也能通过结构拆解用于舰船科普教学，拆分后的独立模块还可单独作为子部件适配其他同比例载具的改装设计。

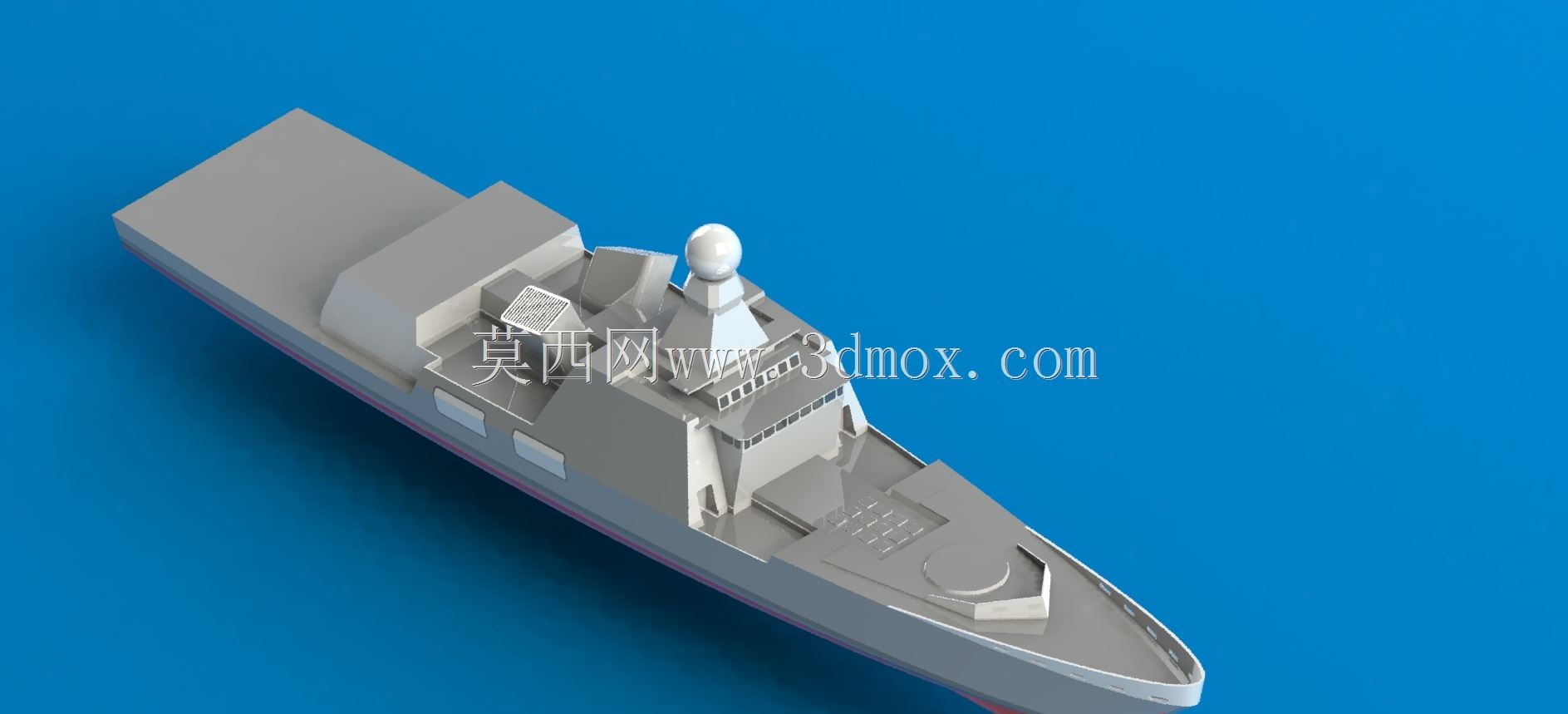

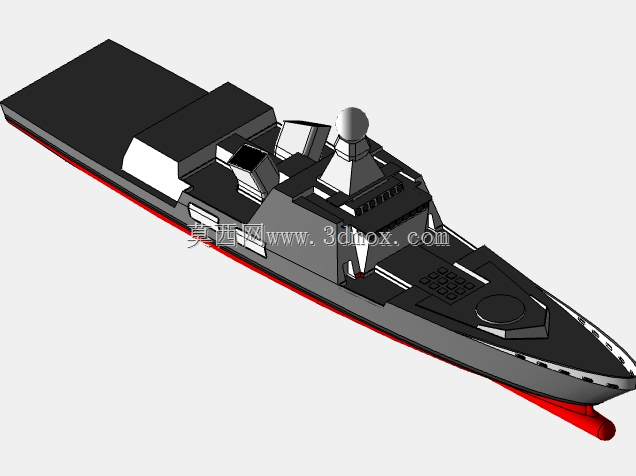

　　功能特性层面，舰体采用全封闭隐身化上层建筑设计，外露设备全部做了倾角修型，可有效降低雷达反射截面积；舰艏预留了通用武器站安装接口，可根据任务场景快速更换近防炮、导弹垂直发射单元、定向能武器等不同载荷；上层建筑顶部集成了球形相控阵雷达罩、通信天线阵列、电子战设备基座，所有电子设备的安装位都预留了走线槽与维护检修开口，不需要拆解上层建筑主体即可完成设备更换与线路检修；舰体中部设置了模块化任务舱，可搭载无人艇、特战突击艇或者额外的燃料/弹药储备模块，舱门采用侧滑式开启结构，开合行程与舰体侧舷的外飘结构做了干涉校验，全角度开合过程中不会与舰体结构、外挂设备产生碰撞。

　　设计思路上，整体采用自顶向下的参数化建模逻辑，首先确定舰体的长宽比与水线位置，保证静水航行时的阻力特性符合常规排水型舰船的流体规律，再逐层叠加上层建筑、武器站、电子设备的结构，所有部件的安装基准都与舰体主坐标系做了关联约束，修改舰体主尺度参数时，附属部件可自动适配位置，不需要重新调整装配关系。舰体外壳采用多段曲面拼接成型，曲面之间全部做了G2连续过渡，没有尖锐的棱角转折，既符合隐身设计的外形要求，也能降低3D打印时的支撑用量，打印完成后不需要做过多的表面打磨即可获得顺滑的外观效果。

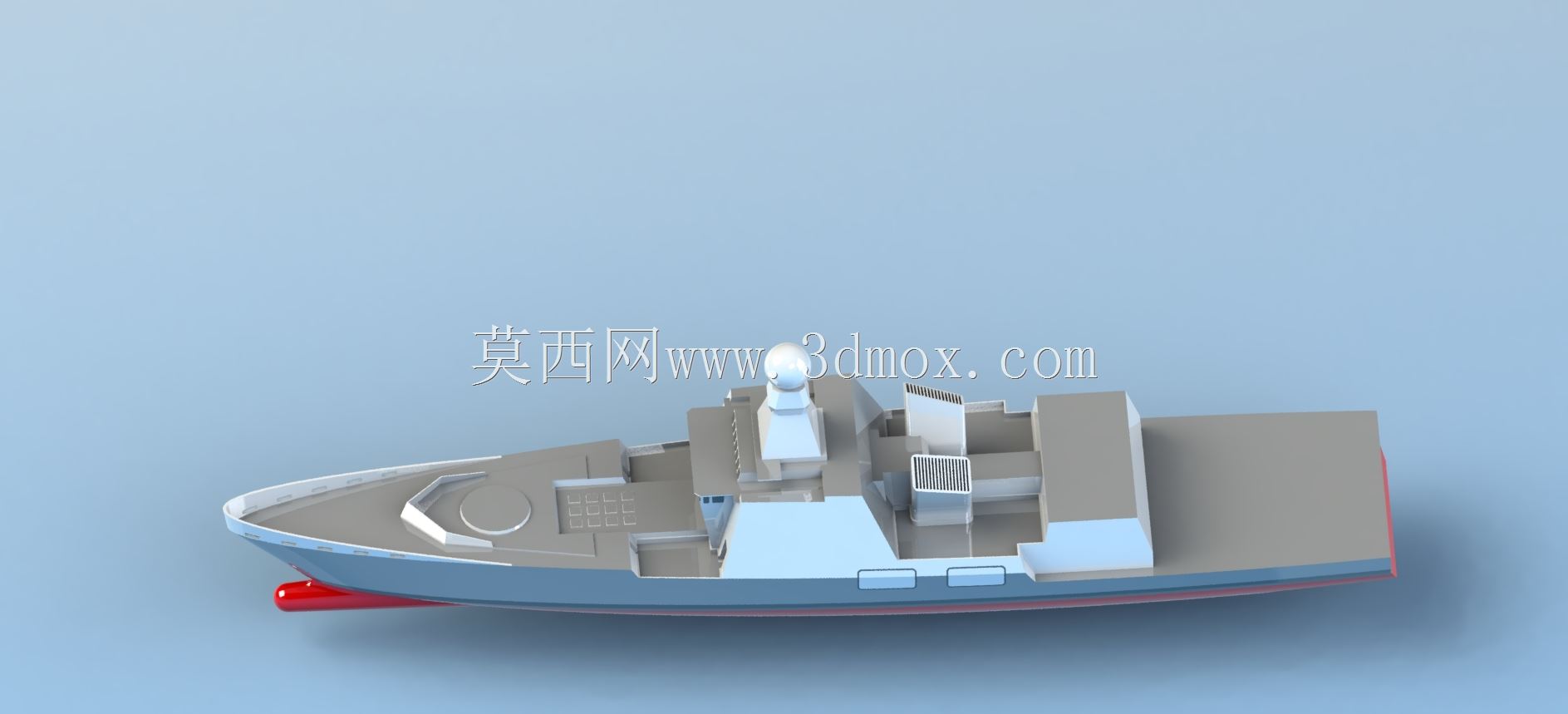

　　外形尺寸与安装边界方面，整舰按1:200的比例设计时，总长度控制在680mm左右，最大宽度82mm，上层建筑最高点距离水线位置135mm，所有外凸设备的最外侧边界都没有超出舰体舷侧的垂直投影面，放置在平面上时不会出现侧倾问题；舰体底部设置了标准的展示底座安装孔，孔位间距符合主流舰船展示支架的通用规格，不需要额外打孔即可直接固定在常规亚克力展示底座上；各个模块化部件的连接接口全部采用统一规格的卡扣式设计，卡扣的配合公差控制在0.1mm，既保证拼接后的结构强度，也能实现无工具快速拆装，更换不同任务模块时不会出现卡滞或者松动的问题。

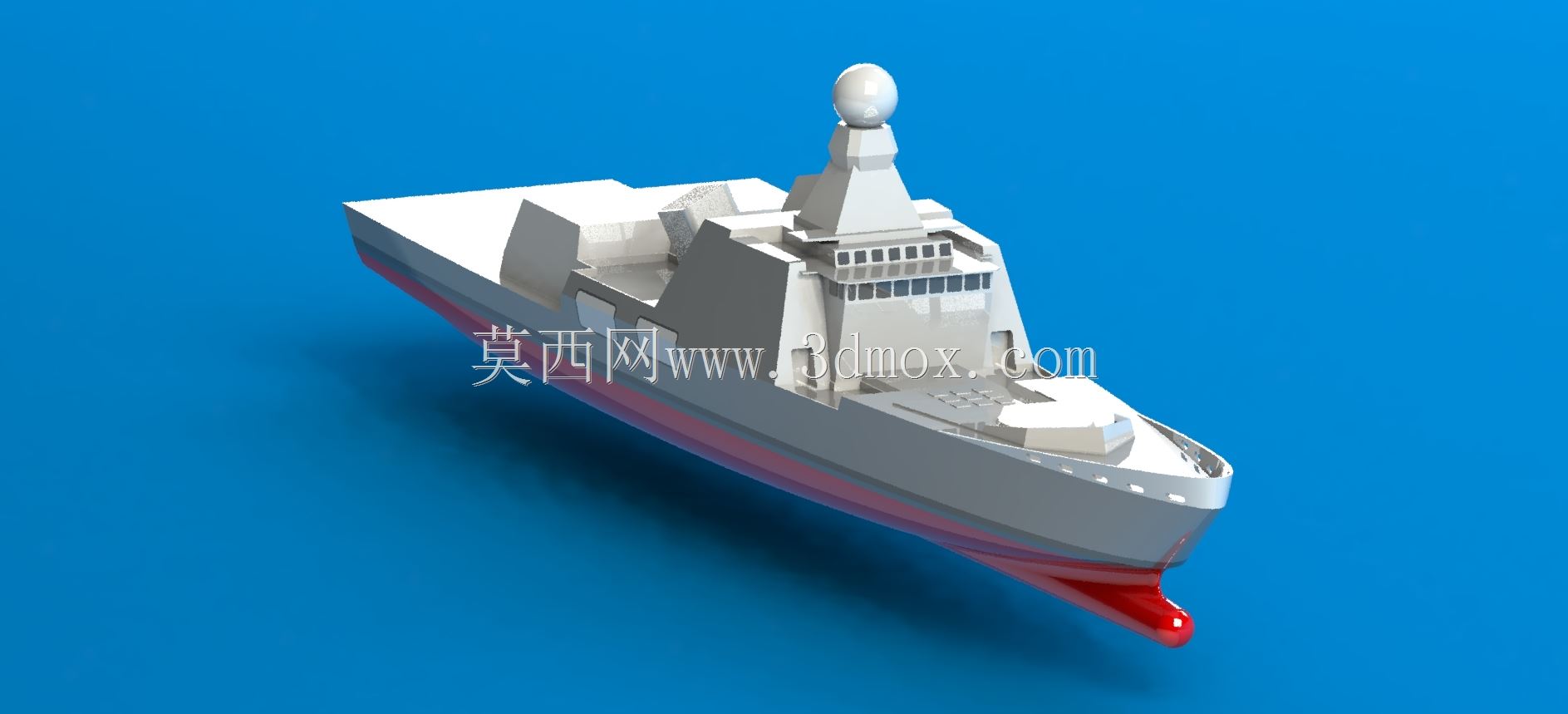

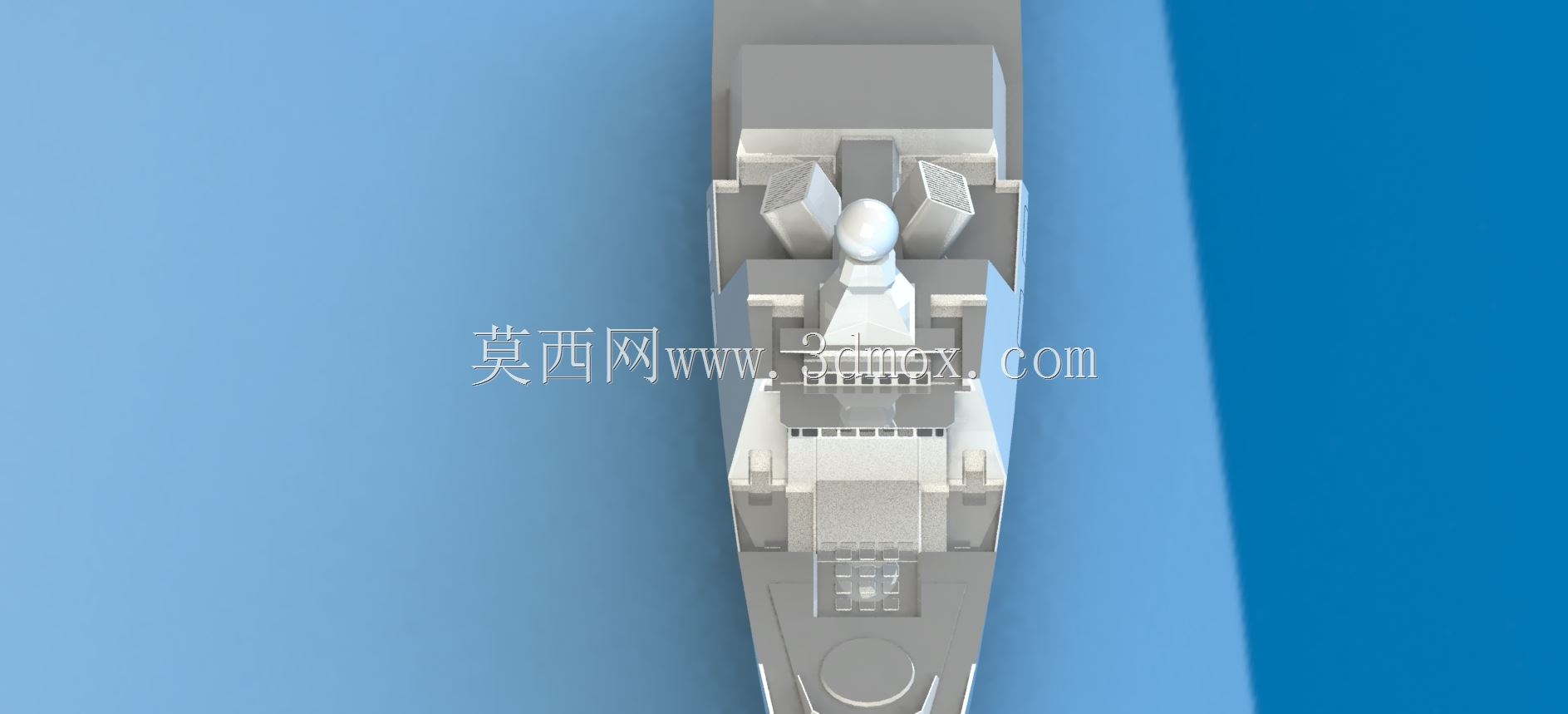

　　细节结构上，舰体表面的系缆桩、锚链孔、舷窗、排水口等细节都做了等比例还原，舷窗采用内凹式结构，玻璃部分单独做了透明材质的分层设计，渲染时可实现真实的透光与反射效果；舰艏的锚穴结构做了内部空腔处理，锚链可实现部分收放动作，不需要额外修改结构即可模拟起锚、抛锚的状态；上层建筑的雷达罩采用薄壁结构设计，壁厚控制在1.2mm，3D打印时不会出现壁厚过大导致的变形问题，同时也能模拟真实雷达罩的透波材质效果；舰体尾部的螺旋桨与舵机采用独立装配结构，可单独转动调整角度，模拟不同航行状态下的舵效与螺旋桨姿态。

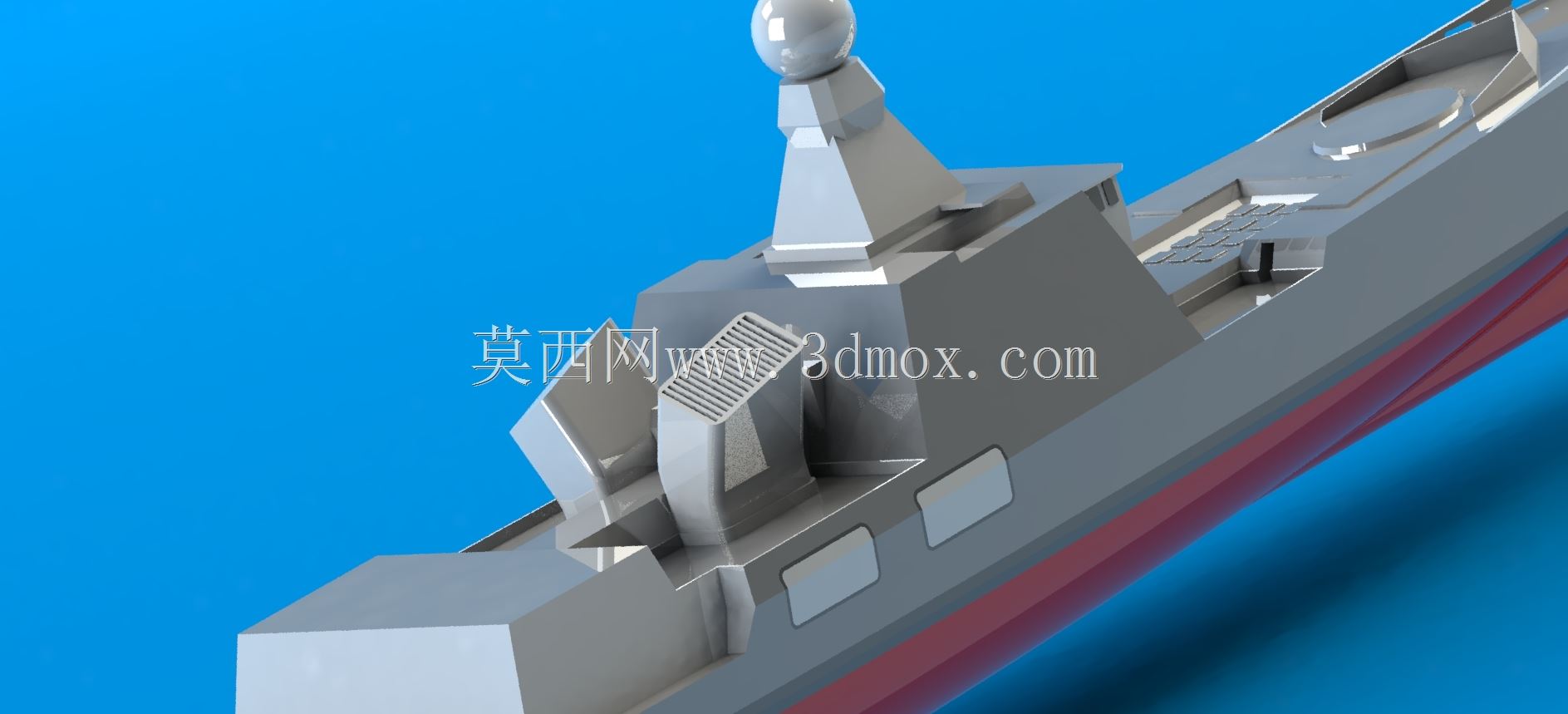

　　结构校验层面，建模过程中对所有活动部件做了运动干涉检查，武器站的俯仰角度范围覆盖-15°到+65°，旋转范围覆盖360°全向，转动过程中不会与上层建筑、雷达天线等周边结构产生碰撞；侧滑式任务舱门的开合行程做了限位设计，最大开启角度下舱门不会超出舰体舷侧，避免靠泊时与码头设施产生碰撞；所有可拆卸模块的安装位置都设置了定位销，安装时可快速对准位置，不会出现装反或者错位的问题。针对3D打印的适配需求，所有悬空结构都做了45°以内的倾角优化，减少打印支撑的使用量，同时所有壁厚都控制在1mm以上，避免打印时出现薄壁破损的问题，打印完成后去除支撑即可直接组装，不需要做大量的后处理工作。
