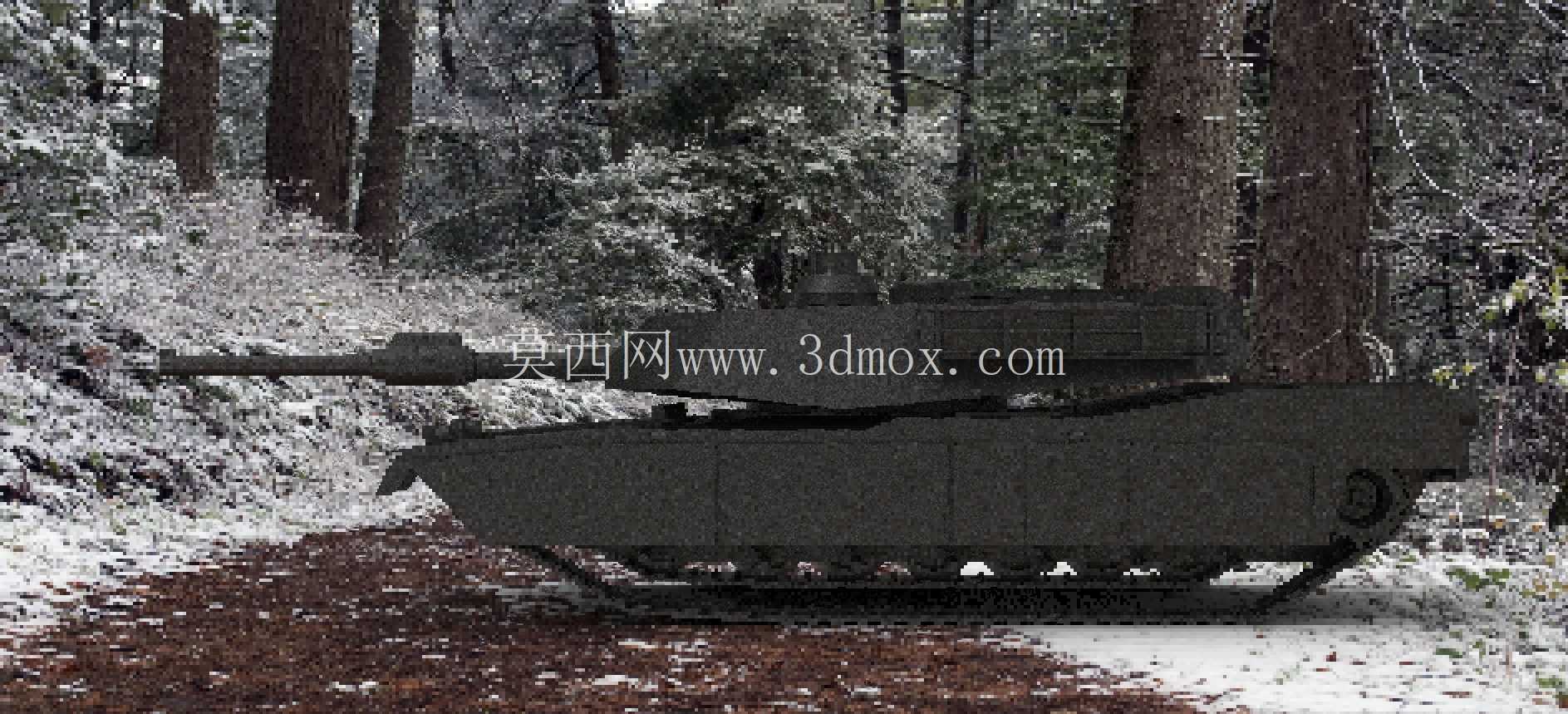

M1艾布拉姆斯坦克外观结构三维数模

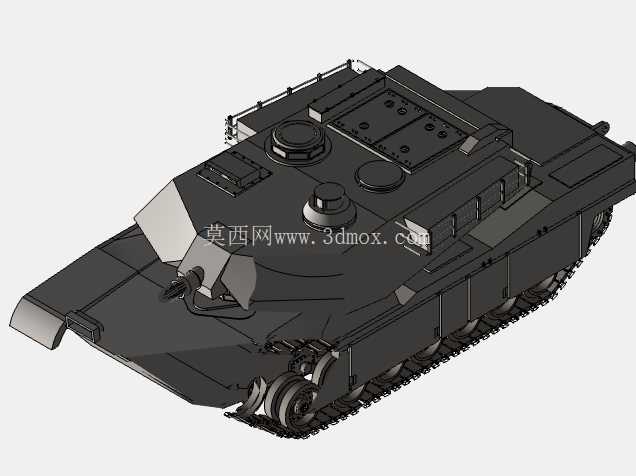

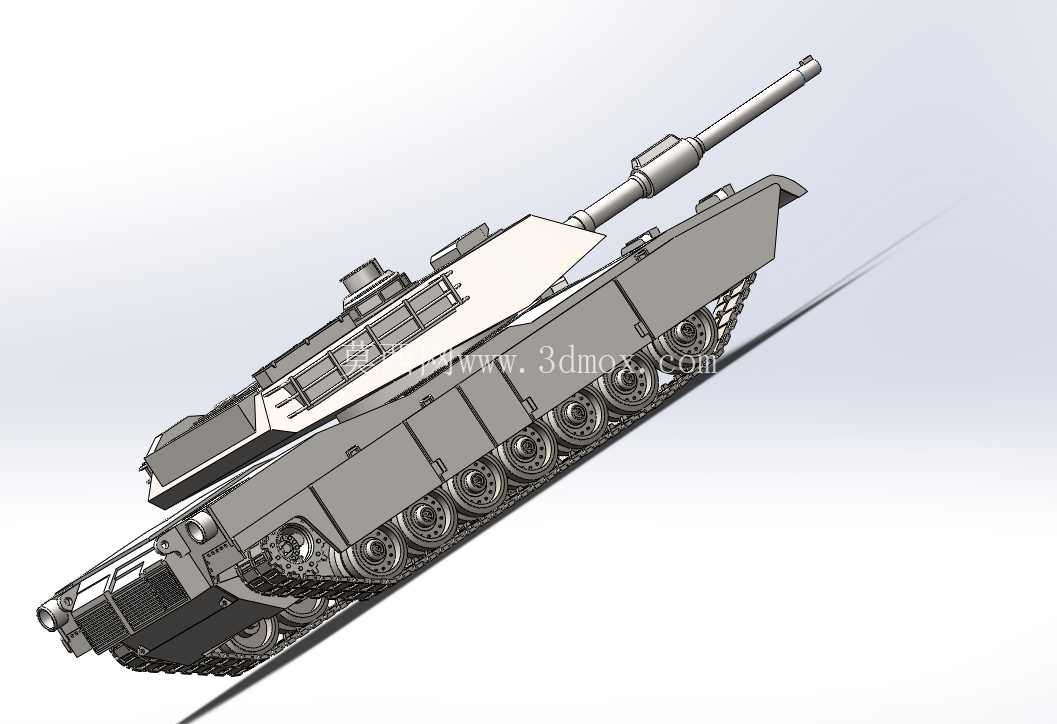

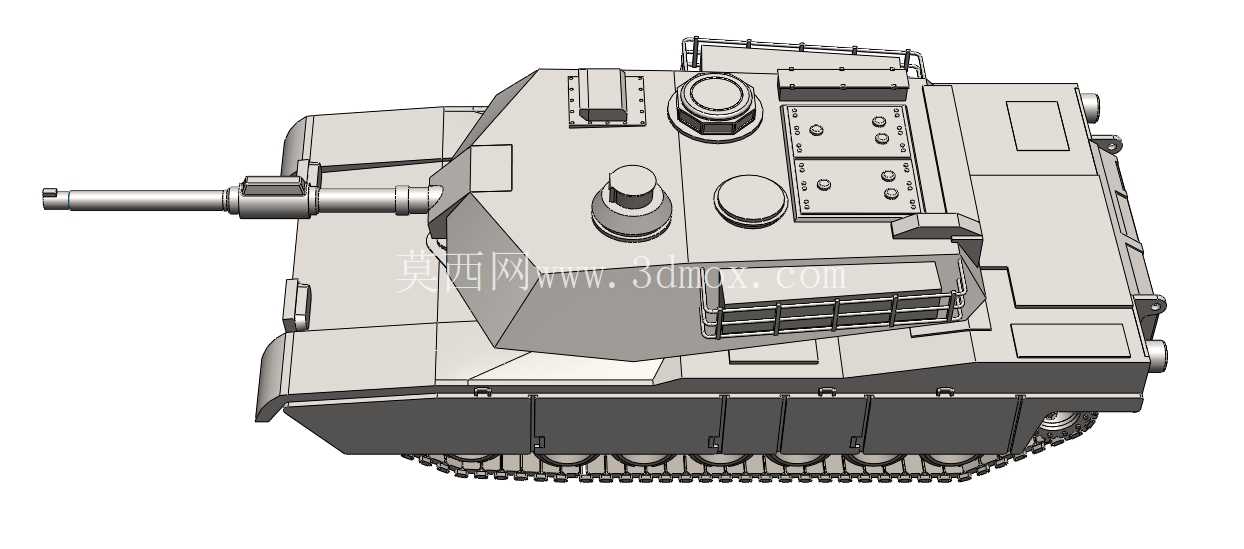

　　该数模围绕重型履带式装甲车辆的外部形态展开，重点还原车体、炮塔、主炮、履带、负重轮、侧裙板及顶部附件之间的空间关系，适合用于装备结构认知、军事场景布置、工程可视化展示以及教学演示。模型没有把车辆简化成单一块状体，而是将履带环、多组负重轮、诱导轮、驱动轮、车体首上斜面、炮塔楔形轮廓、炮管同轴机构和尾部置物结构分别建立，能够在剖切、爆炸视图或装配关系检查时提供较清晰的层级依据。

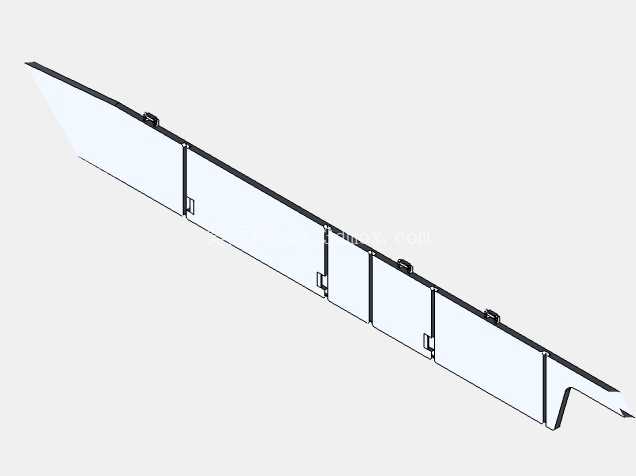

　　从实际用途看，这类履带车辆的核心任务是在复杂地形中承担火力突击、阵地推进和装甲防护平台作用。与轮式车辆不同，坦克的接地面积由整条履带分散承载，松软地面、泥泞区域和起伏野外地段的通过性更依赖履带张紧、轮系排布和底盘离地间隙。数模中履带沿车体两侧形成闭合环，负重轮沿下支履带密集布置，侧裙板向外覆盖履带上部，既体现了防护遮挡，也限定了整车侧向轮廓。进行场景布置时，不能只按车体长度估算占位，还应预留履带转向时的扫掠范围、炮塔旋转半径以及炮管前后指向空间。

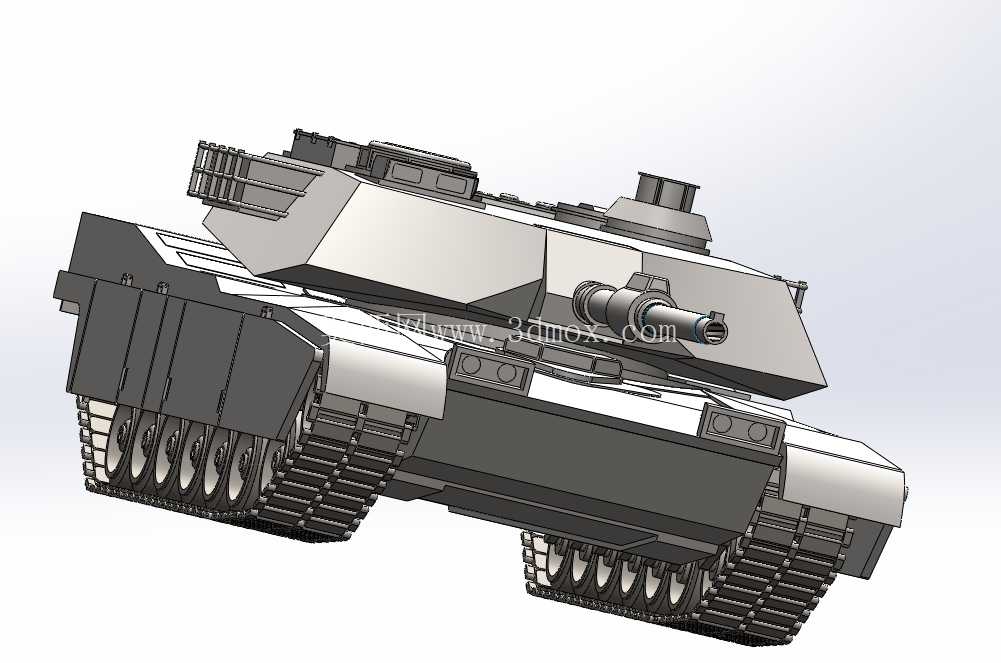

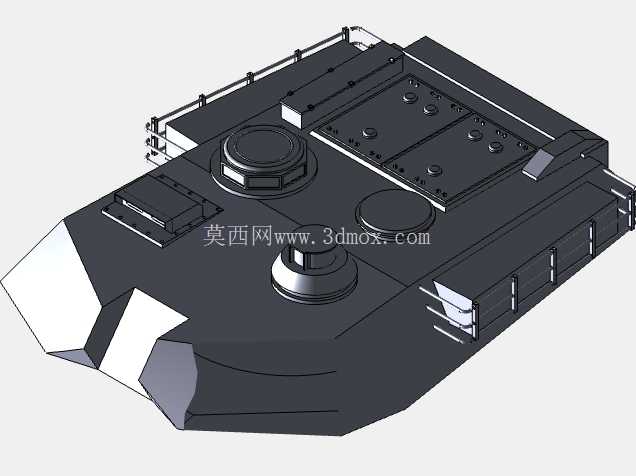

　　炮塔部分是外形识别和功能表达的重点。模型中炮塔位于车体中部偏上，正面采用大角度折面，炮管沿炮塔前方轴线伸出，顶部保留舱盖、观瞄装置和附属设备的凸起结构。设计这类外观数模时，需要先确定炮塔座圈的理论中心，再以座圈中心为基准约束炮塔旋转轴线、炮管俯仰轴线和车体中心线。炮管并非独立装饰件，其与防盾、炮塔前装甲、同轴武器区域的相对位置直接影响侧面轮廓和俯仰视场表达。若后续用于动画或交互展示，应将炮塔、炮管、车体和行走机构分组件管理，避免旋转动作时带动全部零件。

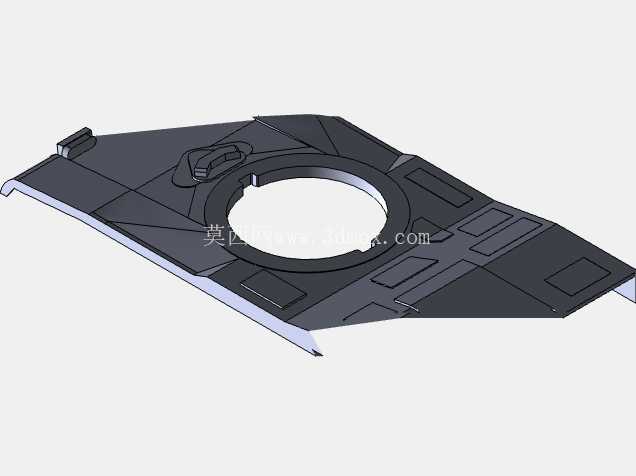

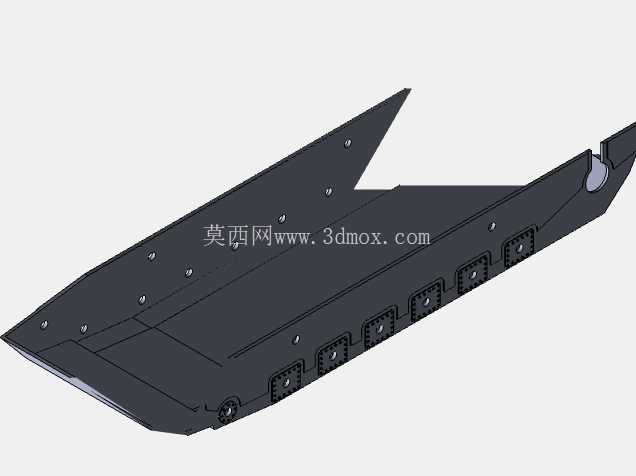

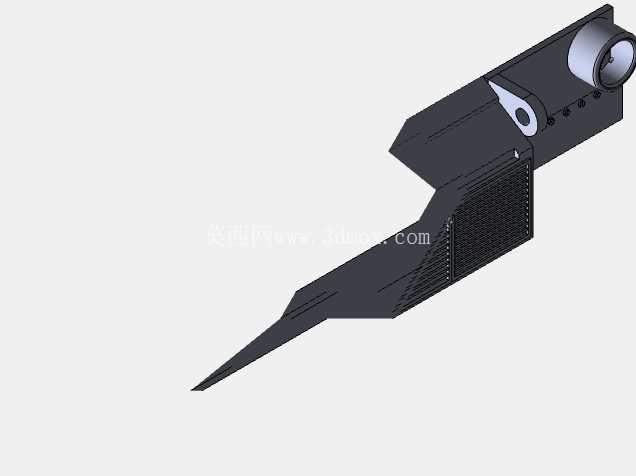

　　车体外形采用多段斜面组合，首上装甲、首下装甲、侧部箱体和尾部动力舱形成明显的折角关系。这种形态在视觉上体现装甲车辆的防护设计思路，也在建模时要求控制相邻面的连续性。若曲面拼接过于随意，转至侧前方观察时容易出现棱线错位、装甲面穿插或炮塔与车体间隙不均。实际处理中，可以先搭建车体半包络体，确定车长、车宽、车高和履带中心线，再逐步切分出首上斜面、侧裙安装面、尾部格栅区域和顶部设备平台。炮塔与车体之间应保留环形间隙，既满足旋转运动的视觉逻辑，也避免外观装配干涉。

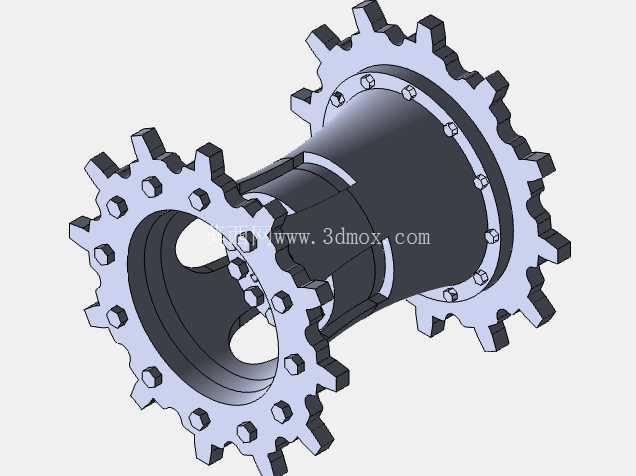

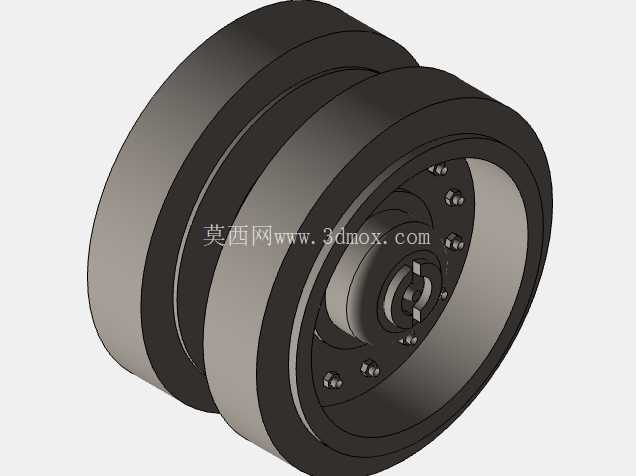

　　行走机构的建模工作量集中在轮系和履带节。负重轮沿底盘两侧排列，轮缘与履带内侧面接触，端部轮组负责履带导向和张紧形态。履带节采用重复阵列方式形成环带，阵列路径需要随主动轮、诱导轮和上下支段变化；直段部分保持节距均匀，弧形段则要围绕轮心旋转分布。对于展示级模型，履带不必完全还原真实销套内部细节，但节距、轮齿对应关系和履带包角不能明显失真。若履带在驱动轮处脱离齿圈，或在下支段与负重轮之间出现悬浮，都会削弱机械真实感。

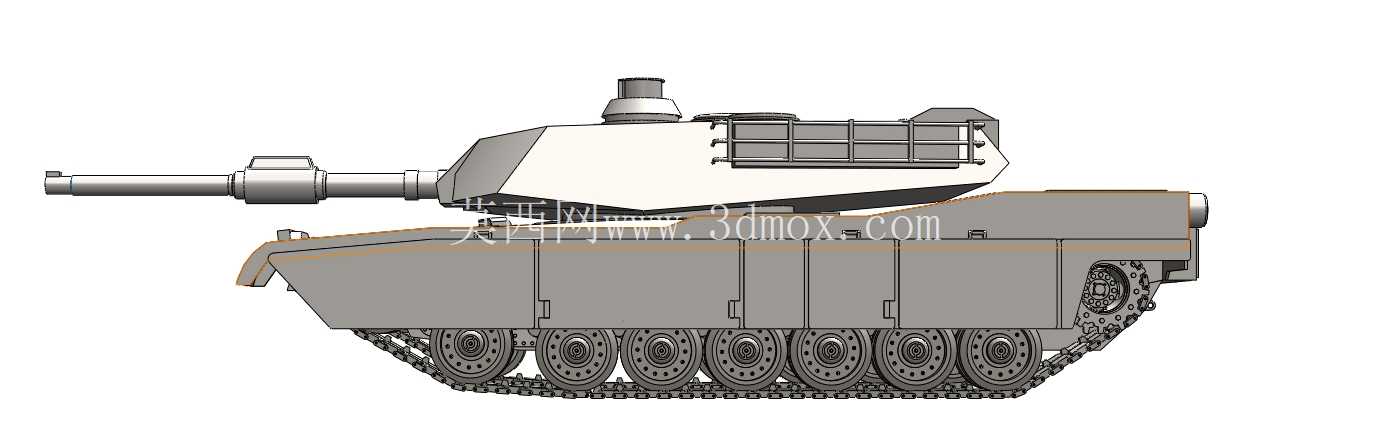

　　安装边界方面，整车宽度不仅包括车体本体，还包括外侧履带、裙板和附属挂载；高度则受炮塔顶部舱盖、观瞄设备和炮管姿态影响。炮管朝前时，整车长度需要计入炮口超出车体前缘的部分；炮管转向侧方时，长度方向占位减小，但横向安全范围扩大。用于展台、沙盘或虚拟场景时，应同时检查炮塔360度旋转、炮管最大俯仰和履带外缘三个边界。侧裙板与履带之间的间隙、炮塔尾部与车体后部附件的距离、顶部舱盖开启后的高度，也都是容易被忽略的干涉点。

　　该模型在结构表达上偏重外部装配关系，适合作为装甲车辆外观方案、军事仿真场景、教学课件和三维展示素材。使用时可根据目标场景决定细节深度：若用于远景渲染，可保留整体轮廓和履带阵列；若用于近景展示，则应继续细化轮系紧固件、炮塔附件、尾部格栅和表面分割线。建模过程中保持坐标系统一尤为重要，建议将车体前进方向作为纵向轴线，履带左右对称布置，炮塔座圈中心作为上部动作基准，这样后续调整姿态、制作旋转动画或导出到其他三维环境时，装配逻辑都能保持稳定。
