参数化直齿圆柱传动齿轮结构设计

　　在流体控制类阀门的调压执行机构、小型仪表设备的动力传递链路里，这类直齿圆柱齿轮是应用占比极高的基础传动零件，区别于斜齿、人字齿等其他齿形的传动件，直齿轮不存在轴向分力，安装调试时不需要额外考虑轴向承载的限位结构，对配套支撑件的结构复杂度要求更低，非常适合仪表类小空间、中低负载、传动比固定的动力传递场景。从实际使用场景来看，减压阀内部的扭矩传递路径中，这类齿轮主要承担手动调节端到阀芯驱动端的运动传递作用，当操作人员转动调节手轮时，齿轮副将手轮的旋转运动按照固定传动比传递到调压弹簧的压合结构，实现输出压力的精准调节，因为直齿轮的啮合是沿齿宽方向全齿同时进入啮合，传动过程中不存在轴向窜动带来的压力调节漂移，能长期保证调压精度的稳定性。

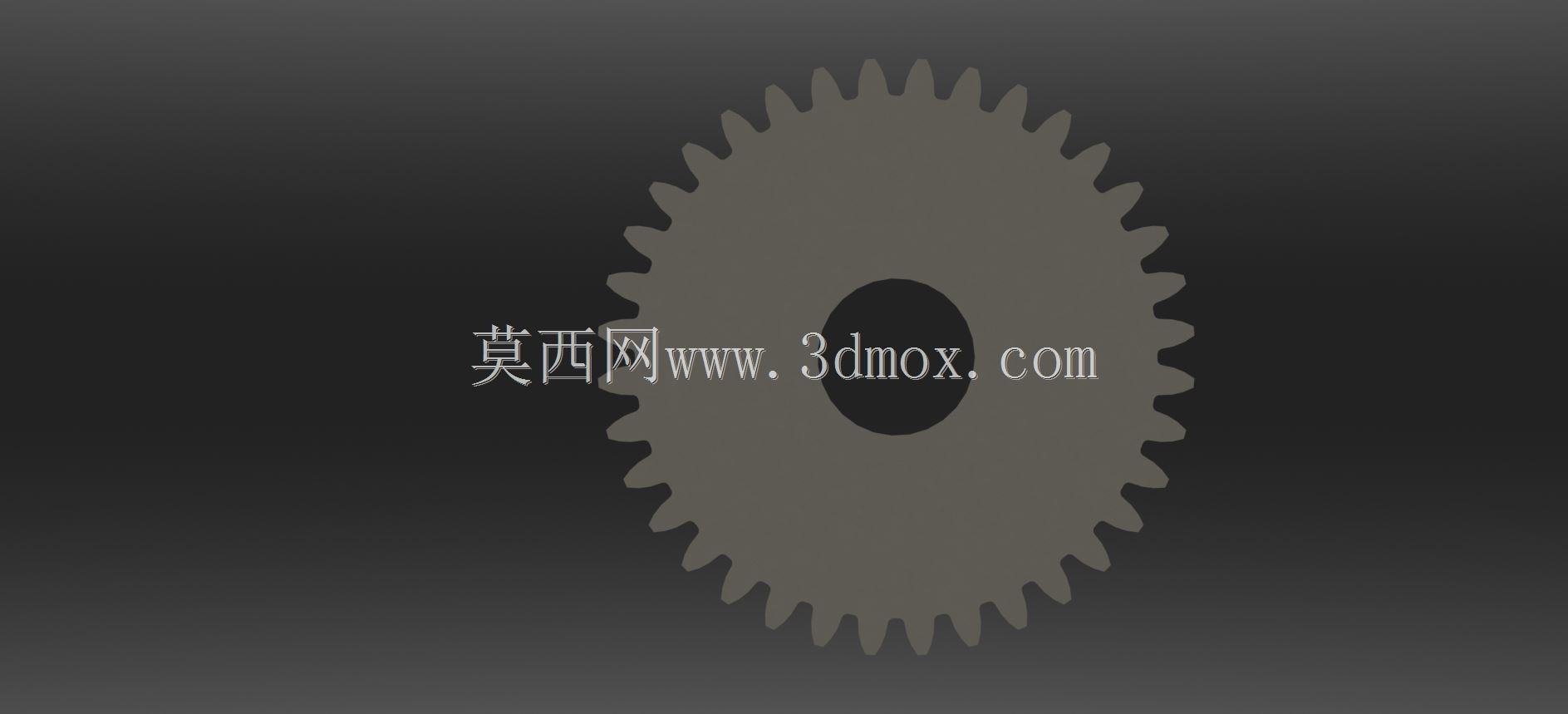

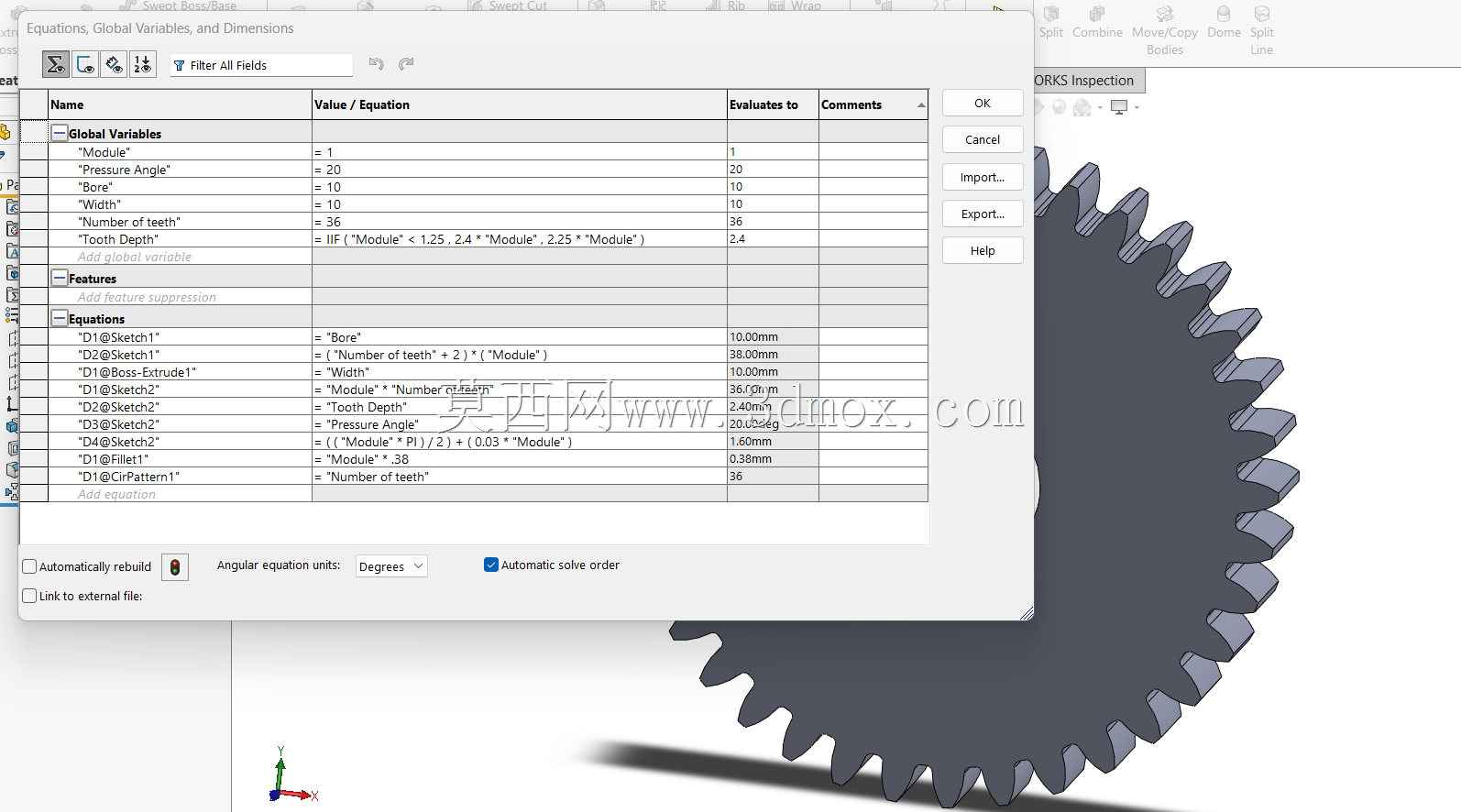

　　设计这类齿轮时，核心逻辑是围绕参数关联搭建全尺寸驱动的建模框架，将模数、齿数、节圆直径这几个核心参数做方程绑定，调整任意一个参数时，齿顶圆、齿根圆、键槽尺寸、轮毂厚度这些关联尺寸会自动匹配更新，不需要逐个特征修改，能大幅适配同系列不同传动比、不同负载等级的阀门调压机构设计需求。齿形部分采用标准渐开线齿廓生成，齿顶高系数、顶隙系数均取通用机械传动的标准值，保证啮合时的齿面接触应力分布均匀，避免局部应力集中导致的齿面磨损、断齿问题，同时齿根部分做了标准圆角过渡，抵消交变载荷下的应力集中效应，提升零件的疲劳寿命。

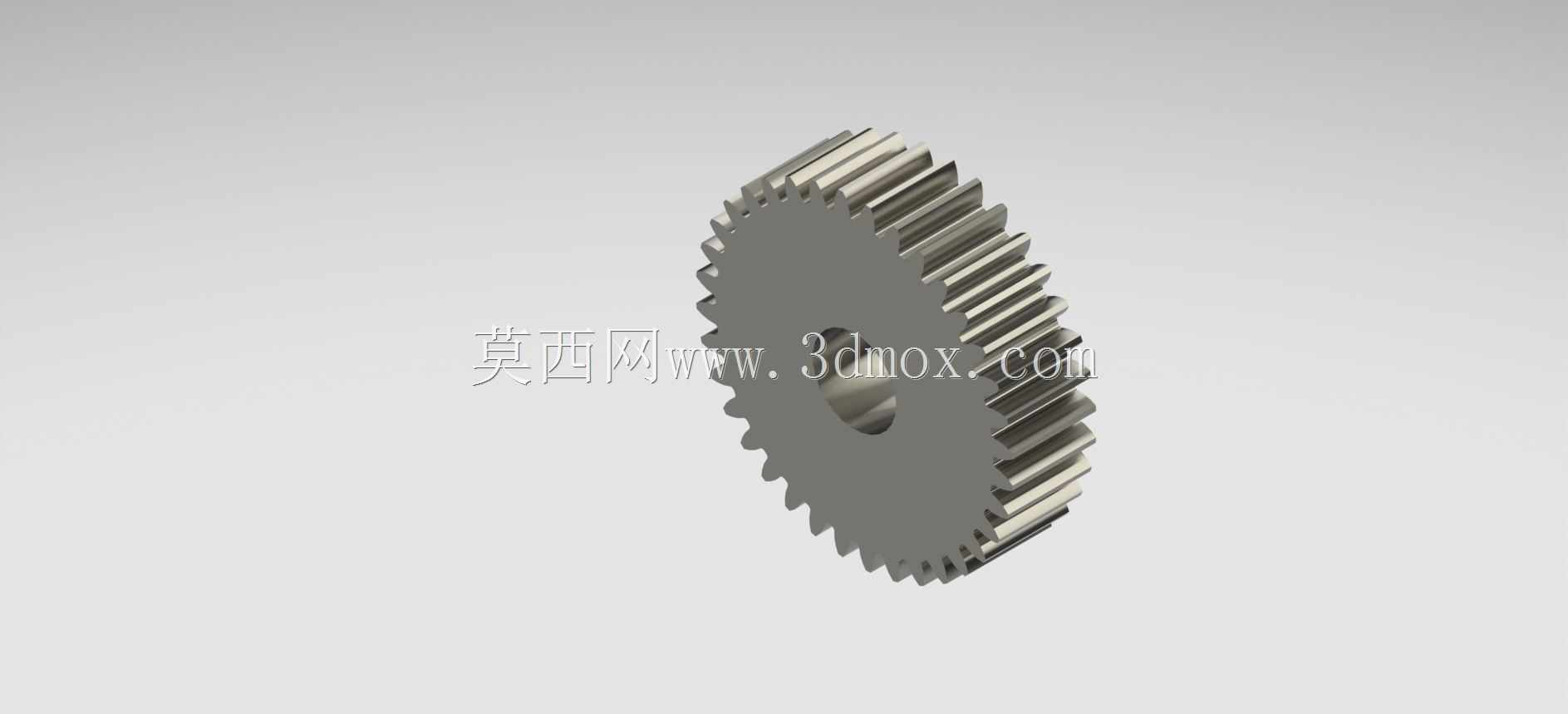

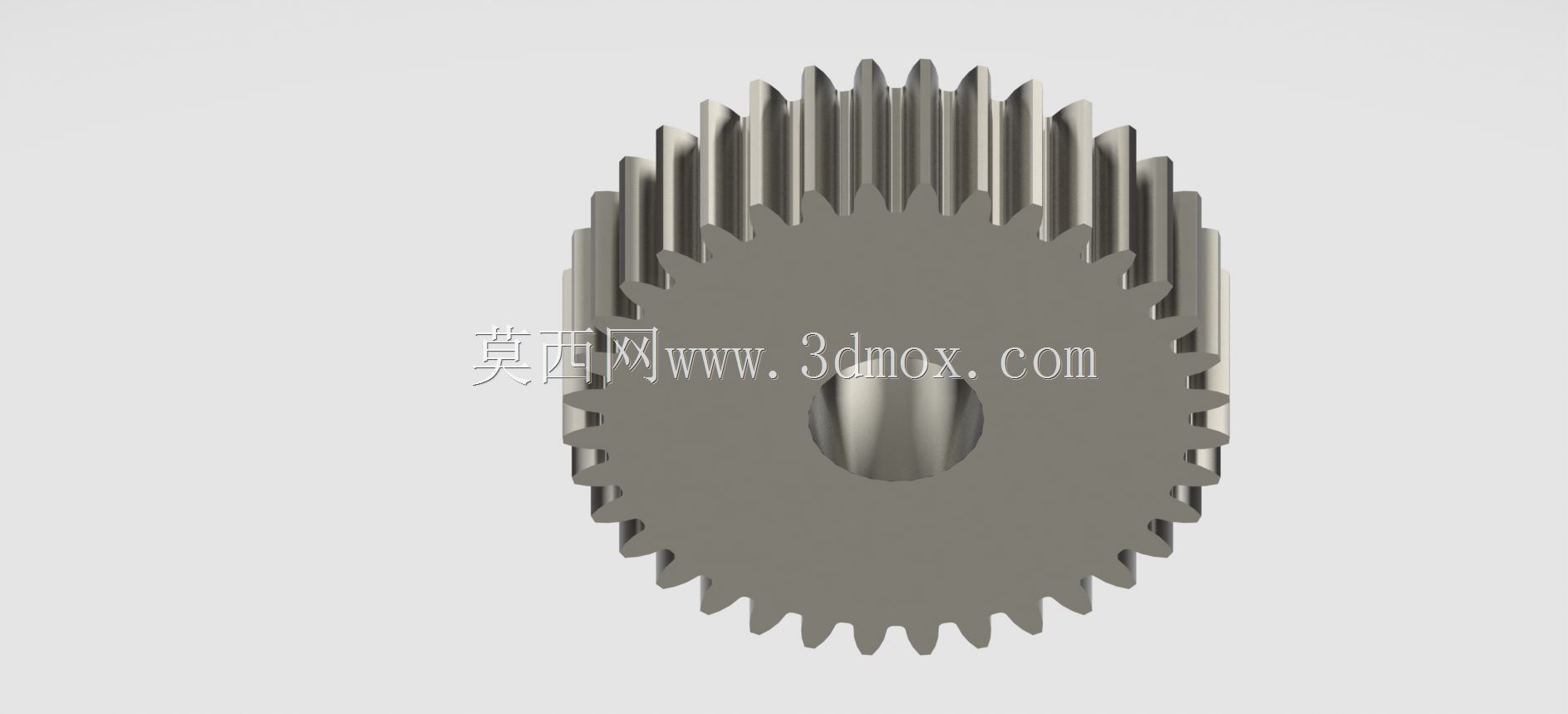

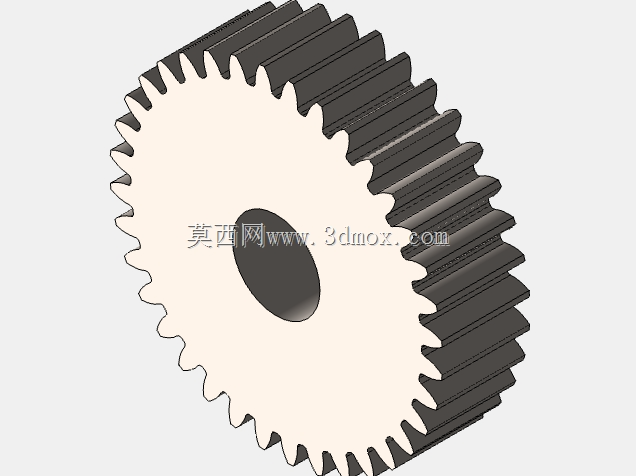

　　从安装边界来看，齿轮中心的带D型切面的安装孔，是为了和调压轴做周向固定，相比普通平键连接，这种D型孔的结构在小直径轴上的加工难度更低，装配时不需要额外配做键槽，装配效率更高，同时能传递足够的调节扭矩，不会出现手轮转动时空程的问题。轮毂部分的厚度设计兼顾了轴向定位的稳定性和零件的轻量化需求，轮毂端面和轴肩贴合后，只需要一个轴用挡圈就能完成轴向固定，不需要额外的锁紧螺母等结构，能压缩整个调压机构的轴向安装尺寸，适配小型仪表阀门紧凑的内部空间。齿宽尺寸的选取是结合调压时的最大传递扭矩计算确定，既保证齿面接触强度足够，不会在长期调节过程中出现齿面压溃变形，又不会因为齿宽过大导致啮合时的卡滞风险，即使加工时存在微小的齿向误差，也能保证啮合顺畅。

　　实际选型应用时，这类齿轮不需要额外做轴向力抵消的结构设计，支撑端只需要采用普通深沟球轴承甚至自润滑轴套就能满足使用要求，能大幅降低整个传动链路的零件成本和装配复杂度。在参数化模型的基础上，只需要调整齿数参数就能快速得到不同传动比的配对齿轮，不需要重新绘制齿形，能大幅缩短仪表阀门调压机构的研发周期，同时因为所有参数都是方程关联，修改参数后不会出现特征报错、齿形失真的问题，模型可以直接导入工程图模块生成加工图纸，也能直接导入有限元分析模块做齿面接触应力、齿根弯曲强度的校核，不需要做额外的模型修复工作。对于小批量定制的仪表阀门产品，这种参数化的齿轮模型还能直接对接数控加工设备，生成对应的滚齿、插齿加工代码，减少建模到加工的中间环节，降低出错概率。在长期使用过程中，直齿轮的啮合间隙可以通过调整中心距做微量补偿，当齿面出现正常磨损后，不需要更换齿轮，只需要微调两齿轮的中心安装距就能消除回程间隙，保证调压操作的手感和精度，维护成本远低于其他复杂齿形的传动结构。
