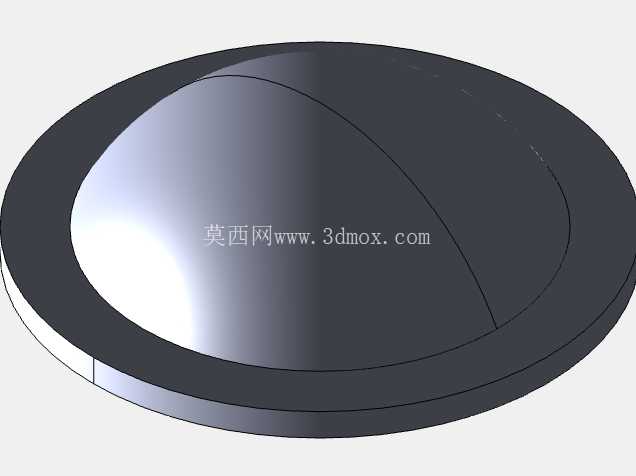

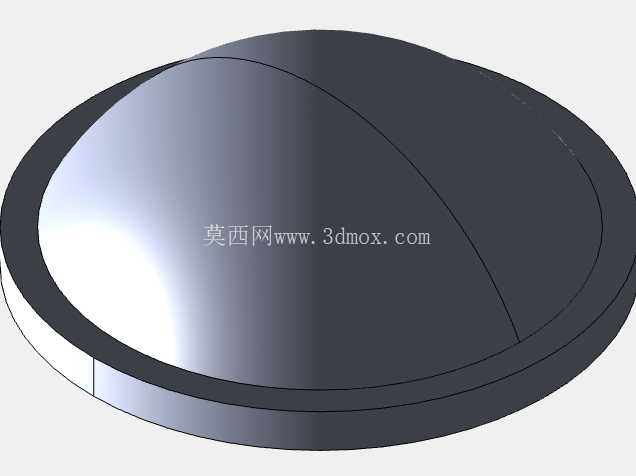

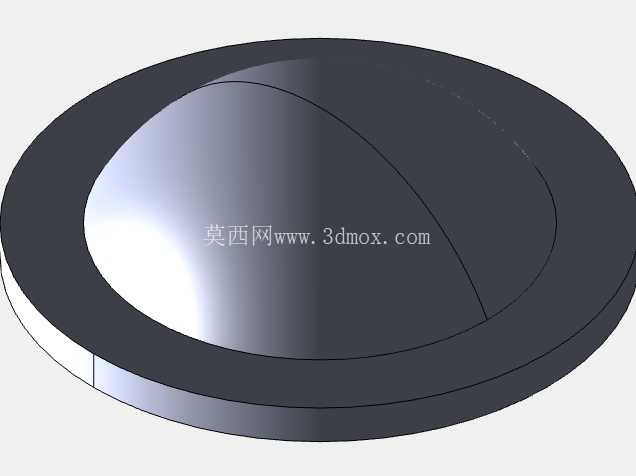

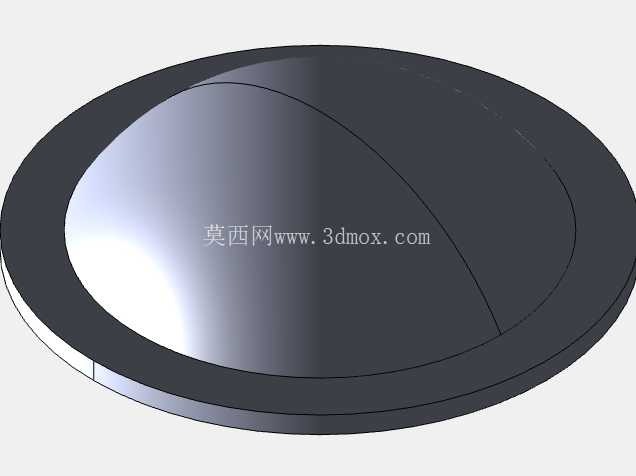

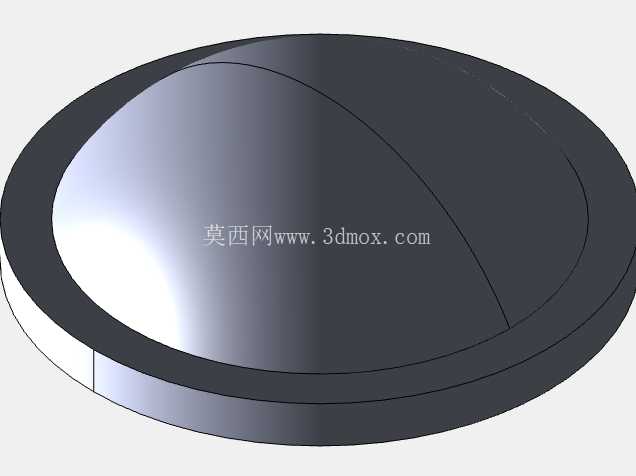

多规格LED照明用PMMA聚光透镜结构

　　在工业照明、商用照明、户外景观照明以及消费类灯具的光学系统设计中，PMMA材质的LED透镜是决定出光效率、光斑均匀度、照射角度的核心光学部件，这类透镜直接匹配LED灯珠的发光特性，通过曲面曲率的精准设计，将LED芯片发出的大角度发散光线进行二次配光，满足不同场景下的配光要求。从实际工程应用来看，不同型号的透镜对应不同的出光角度，小角度透镜多用于重点照明场景，比如展柜射灯、机床工作灯、设备状态指示灯，能够将光线集中在指定区域，提升中心照度，减少无效光溢出；大角度透镜则多用于泛光照明场景，比如厂房面板灯、隧道灯、庭院灯，能够扩大照射覆盖范围，让光线分布更均匀，避免局部亮度过高产生眩光。

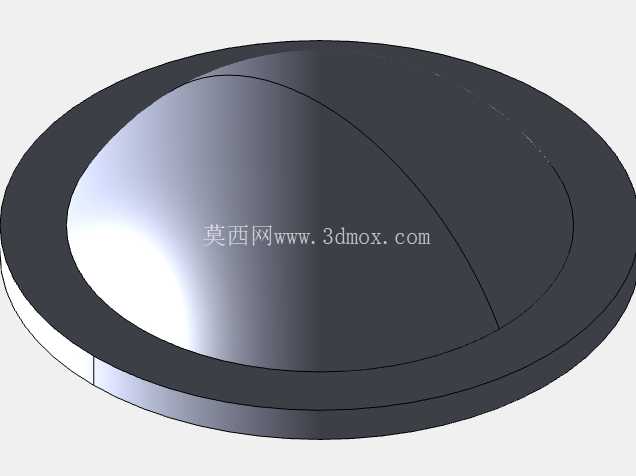

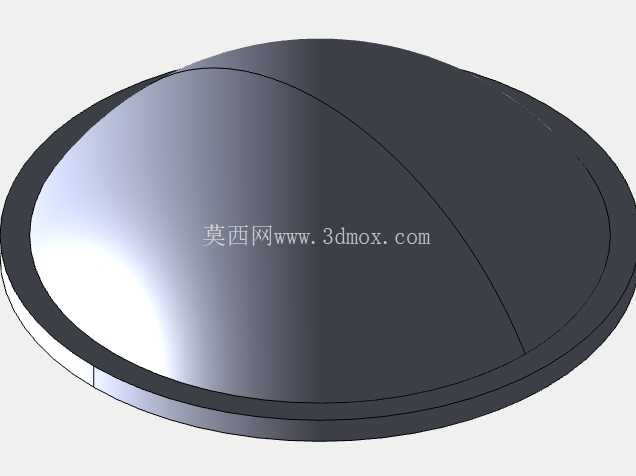

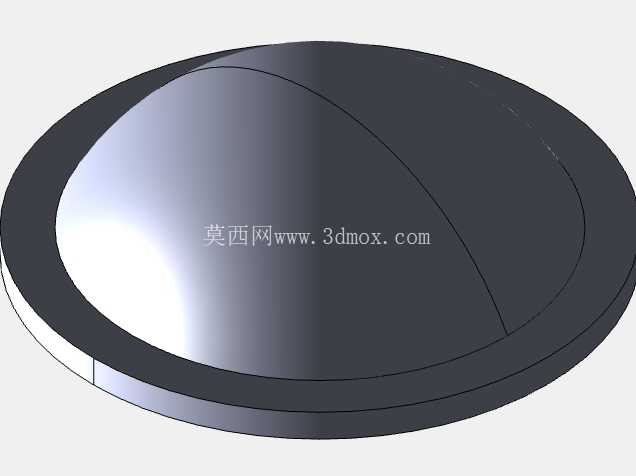

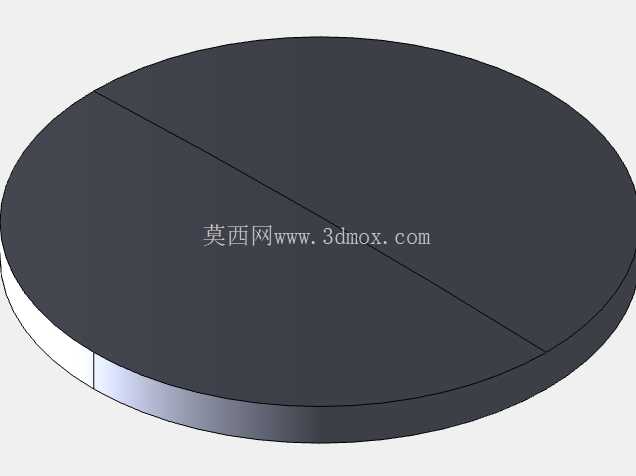

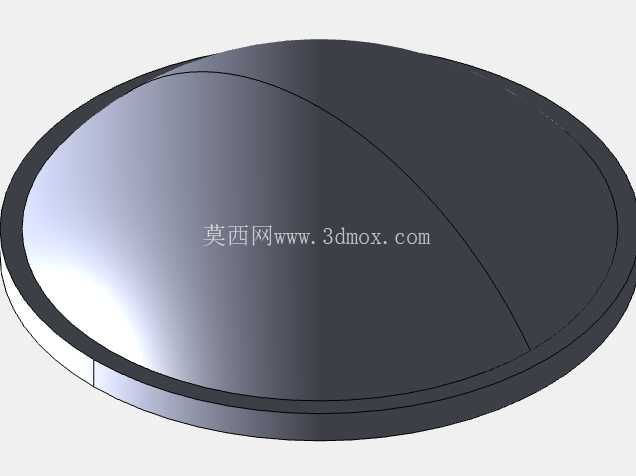

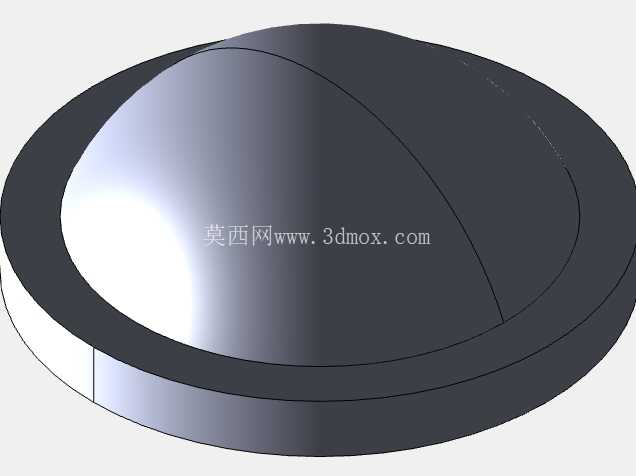

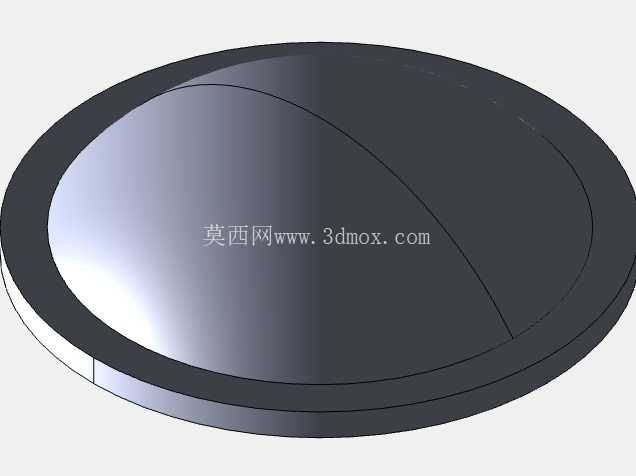

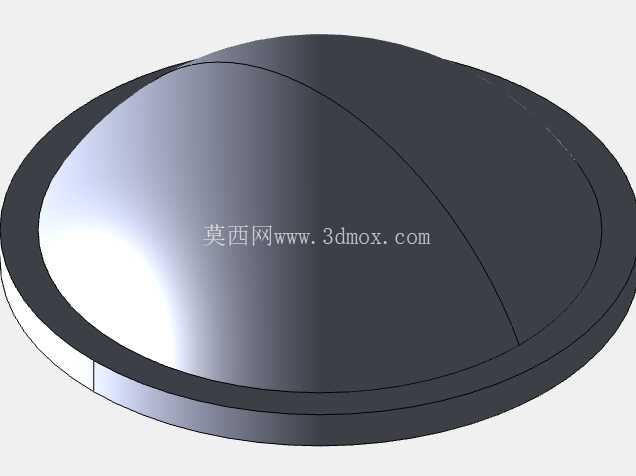

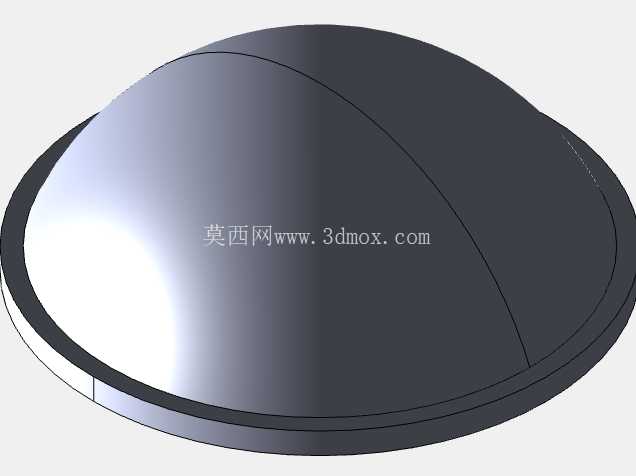

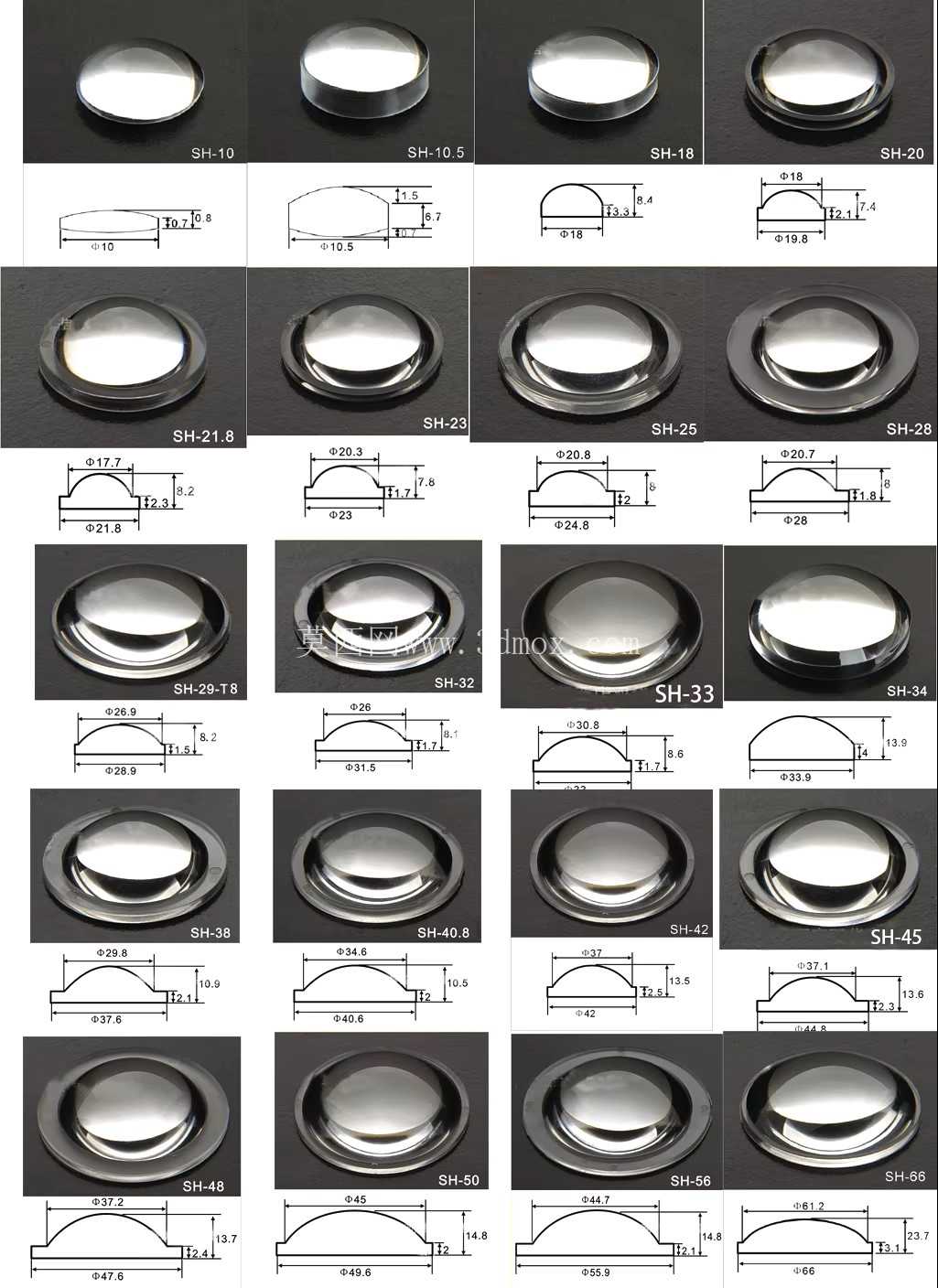

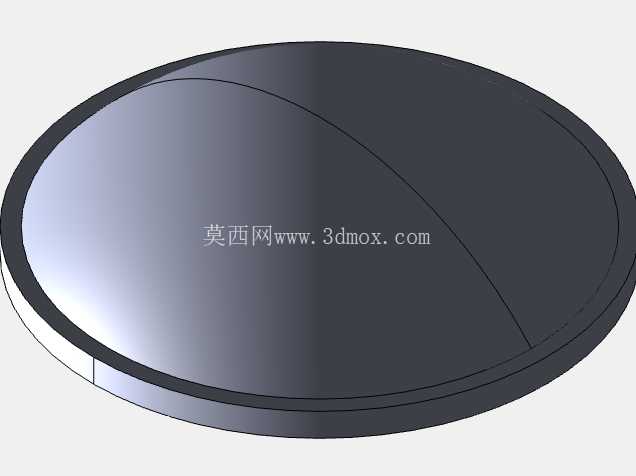

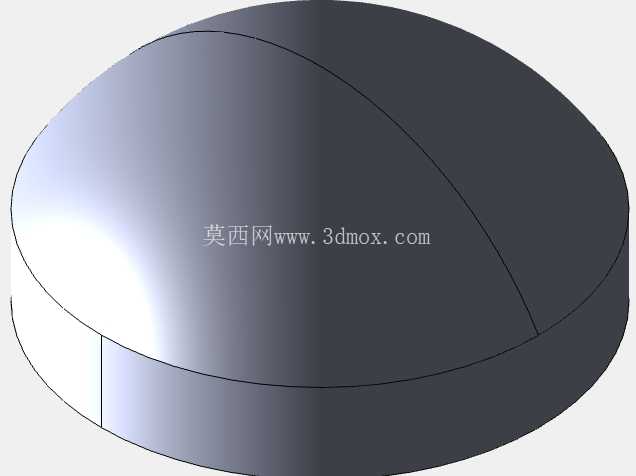

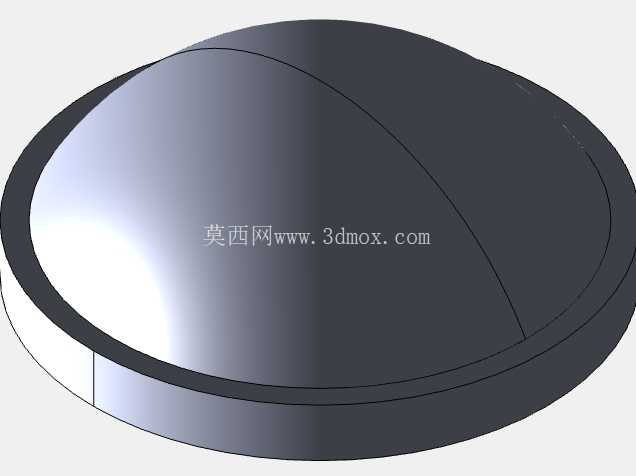

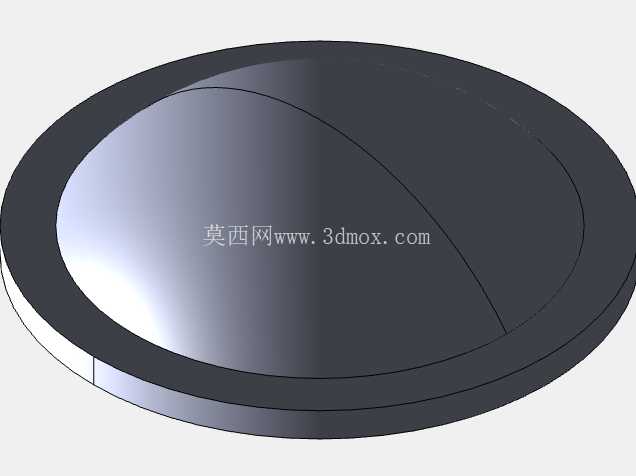

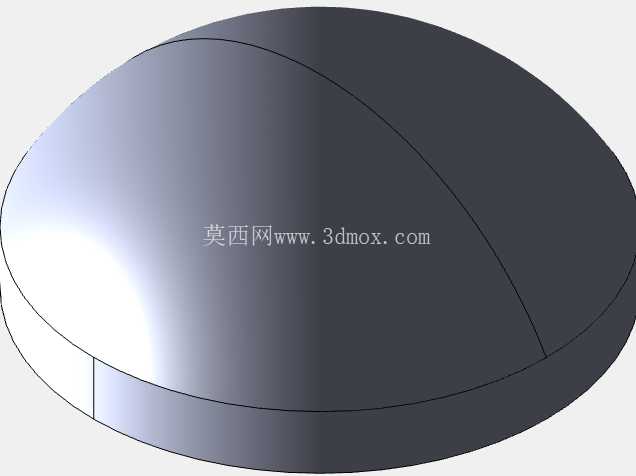

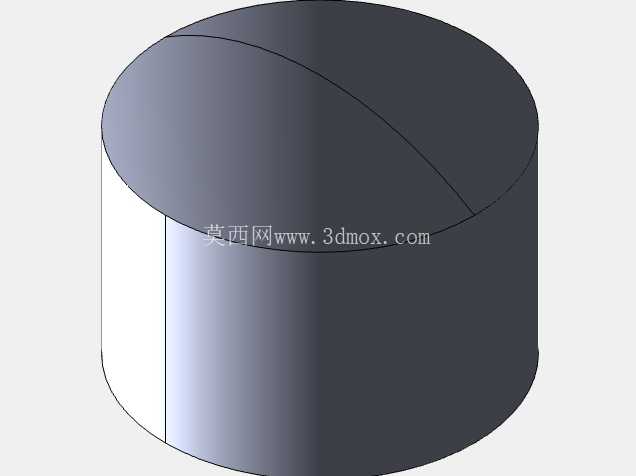

　　这类透镜采用PMMA作为基材，核心原因是该材料在可见光波段透光率可达92%以上，同时具备良好的注塑成型性能，能够通过精密注塑工艺实现微米级的曲面精度，保证光学性能的一致性，相比玻璃材质透镜，PMMA材质抗冲击性能更强，装配和运输过程中不易碎裂，适合批量生产的灯具装配场景。在结构设计层面，这类透镜的入光面直接贴合LED灯珠的发光面，设计时需要充分考虑灯珠的发光面尺寸、焊盘高度，预留足够的装配间隙，避免透镜与灯珠表面接触造成光线折射异常，同时透镜的边缘设计有定位台阶，能够直接卡入灯具的透镜安装孔位，部分型号的透镜边缘带有法兰边，可通过背胶或者卡扣直接固定在铝基板上，不需要额外的固定结构，简化灯具的装配流程。从外形尺寸来看，不同规格的透镜直径覆盖常用的LED灯珠匹配尺寸，透镜的高度随出光角度变化，小角度聚光透镜的曲面弧度更大，整体高度更高，大角度泛光透镜的曲面更平缓，整体高度更低，设计时需要根据灯具内部的空间余量选择对应规格的透镜，避免透镜高度过高与灯具面罩发生干涉。透镜的出光面经过精密抛光处理，表面粗糙度达到光学级要求，避免光线在出光面发生漫反射影响配光效果，部分型号的透镜表面带有微结构阵列，能够进一步匀化光斑，消除黄斑、暗区等常见的LED配光缺陷。

　　在实际选型过程中，首先需要确认匹配的LED灯珠封装类型，比如2835、3030、5050等不同封装的灯珠发光面尺寸不同，对应的透镜入光面的凹腔尺寸需要与之匹配，否则会出现光线漏出、配光偏移的问题；其次需要根据照射距离和要求的光斑直径计算所需的透镜角度，比如照射距离3米要求光斑直径1米的场景，对应的透镜半光强角约为18度，需要选择对应角度的透镜型号；另外还要考虑透镜的耐温性能，PMMA材质的长期工作温度不超过80摄氏度，在大功率LED灯具设计中，需要确认铝基板的工作温度，避免透镜长期处于高温环境下出现形变、黄变，影响透光率和光学性能。在三维建模过程中，这类透镜的曲面构建需要严格按照光学设计给出的曲率参数进行，首先绘制透镜的截面轮廓线，通过旋转命令生成基础的透镜实体，之后处理边缘的定位台阶、安装法兰等结构，入光面的凹腔尺寸需要严格匹配灯珠的外形尺寸，预留0.1-0.2mm的装配间隙，避免装配时出现干涉。建模完成后需要进行装配干涉检查，确认透镜与灯珠、铝基板、灯具外壳之间的配合间隙符合设计要求，同时可以通过光学仿真插件初步验证透镜的配光曲线，确认出光角度、中心照度等参数是否满足设计要求。

　　这类透镜的注塑模具设计需要重点考虑浇口位置，通常选择在透镜的边缘非光学面位置进胶，避免浇口痕迹影响光学面的透光效果，同时模具的光学面需要采用镜面抛光工艺，保证成型后的透镜表面粗糙度符合要求，成型过程中需要控制注塑温度、保压压力，避免透镜出现内应力，导致使用过程中出现开裂、黄变等问题。在灯具装配过程中，透镜的安装需要保证与灯珠的同轴度，同轴度偏差超过0.2mm就会导致光斑偏移、照度不均匀的问题，因此透镜的定位结构设计需要足够精准，定位柱与安装孔的配合间隙控制在0.05-0.1mm之间，保证装配后透镜的中心与灯珠中心重合。对于多灯珠阵列的灯具，每个透镜的安装精度都会影响整体的出光效果，需要在装配工装设计时保证所有透镜的安装位置一致性，避免出现阵列光斑杂乱的问题。此外，这类PMMA透镜在户外使用场景下，需要在表面添加UV涂层，提升抗紫外线老化性能，避免长期户外使用后出现透光率下降、材质变脆的问题，在有防爆要求的特殊场景下，还需要选择添加阻燃剂的改性PMMA材质，满足相应的防火等级要求。
