BX22型体重秤数字指示器结构设计

　　在工业称重、商用计量类设备的配套选型中，称重显示指示器是连接称重传感器与操作人员的核心交互部件，BX22型体重秤数字指示器的三维结构设计，完全围绕现场安装、操作交互、防护适配的实际工程需求展开，没有冗余的装饰性结构，每一处壳体特征、接口布局都对应实际使用场景的硬性要求。从实际应用场景来看，这类指示器除了配套商用体重秤使用，还可适配平台秤、小型料斗秤、工位检重秤等多种静态称重场景，安装位置多为秤体侧边立杆、墙面固定支架或者设备操作面板上，因此壳体的安装孔位设计直接决定了现场适配的灵活性。

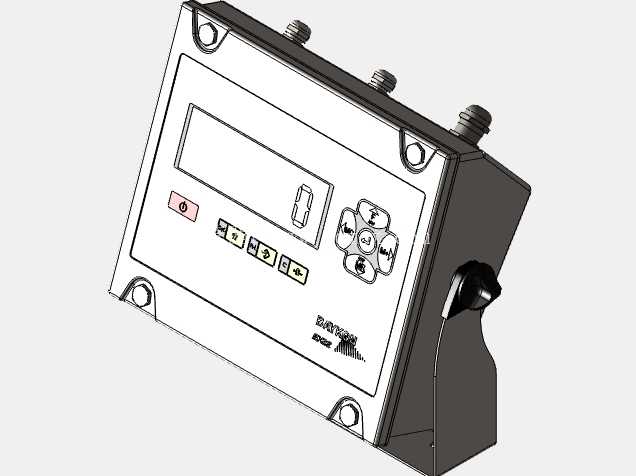

　　该指示器壳体采用压铸铝材质的矩形主体结构，四个边角位置设计了内嵌式的安装固定耳，每个固定耳上预留沉头安装孔，既可以通过螺栓直接固定在平面安装支架上，也能适配卡扣式快装挂板，安装时不需要额外拆解壳体内部结构，从外部即可完成全部固定操作，适配不同安装场景的开孔与固定需求。壳体顶部预留三个防水格兰头接口，分别对应传感器信号输入、电源供电、通讯传输的线缆接入，接口位置设计在壳体上沿而非侧面或底部，能避免现场液体泼溅、积尘顺着线缆缝隙渗入壳体内部，防护等级可满足常规商用、工业非恶劣环境的使用要求，不需要额外增加防雨罩等附属配件。

　　正面操作区域的布局完全贴合操作人员的使用习惯，上方区域预留长条形液晶显示屏安装位，屏幕周边设计有内嵌的遮光唇边，能减少现场环境光直射造成的屏幕反光，即使在光线较强的车间、商超环境下，操作人员也能清晰读取称重数值。屏幕下方左侧设置电源开关按键，按键采用带状态标识的翘板结构，开关状态辨识度高，避免误操作；中间区域横向排列四个功能快捷键，分别对应清零、去皮、单位切换、累计计数的常用功能，按键采用凸起式硅胶材质，按压行程清晰，戴薄手套操作也能准确触发，不需要刻意对准按键位置；右侧区域设置十字形导航按键组，中间带确认按键，用于参数设置、校准操作时的菜单选择，按键组周边做了下沉式的边框设计，能避免日常搬运、擦拭过程中误碰到导航按键造成参数错乱。壳体右侧下方预留了外置耳机式校准接口，平时用橡胶防尘塞封堵，校准时不需要拆开壳体，直接将校准插头接入即可完成参数调试，大幅降低后期维护的工作量。从内部结构设计来看，壳体内部预留了主板安装柱、电池仓位置，既可以外接直流电源供电，也能内置充电电池实现脱线使用，内部走线空间预留充足，传感器线缆、电源线缆进入壳体后有足够的弯折半径，不会出现线缆被壳体压破绝缘层的隐患；壳体上下盖之间设计了一圈密封胶条安装槽，装配时胶条被均匀压紧，能有效阻挡粉尘、水汽进入内部电路区域。整体外形尺寸控制在常规手持安装的适配范围内，壳体厚度控制在合理区间，不会因为突出安装面过多造成过往人员磕碰，壳体边角做了圆弧过渡处理，没有尖锐的直角结构，即使安装在人员通行频繁的位置，也不会造成磕碰伤害。在建模过程中，所有按键的行程间隙、接口的配合公差、安装孔的位置度都按照实际机加工与装配要求做了预留，壳体的拔模角度、壁厚均匀性都符合压铸成型的工艺要求，不会出现壁厚不均造成的压铸缺陷，按键与壳体开孔之间的间隙控制在合理范围，既不会出现卡键问题，也不会因为间隙过大造成粉尘进入。

　　这类指示器的结构设计核心是平衡操作便利性、防护可靠性与安装适配性，不需要复杂的曲面造型，所有结构特征都服务于实际使用需求，比如顶部的格兰头位置如果设计在底部，现场接线时线缆需要向上弯折，不仅接线操作不便，积水流下时也容易顺着接口渗入；如果操作按键布局过于紧凑，日常操作时很容易同时按到多个按键，造成操作失误。该模型完整还原了指示器的所有外部结构特征与安装接口细节，可直接用于配套称重设备的结构设计校核、安装支架的匹配设计，也能作为同类计量仪表结构设计的参考样本，帮助设计人员快速梳理仪表类产品的布局逻辑与安装适配要点，避免在细节结构上出现不符合现场使用需求的设计失误。
