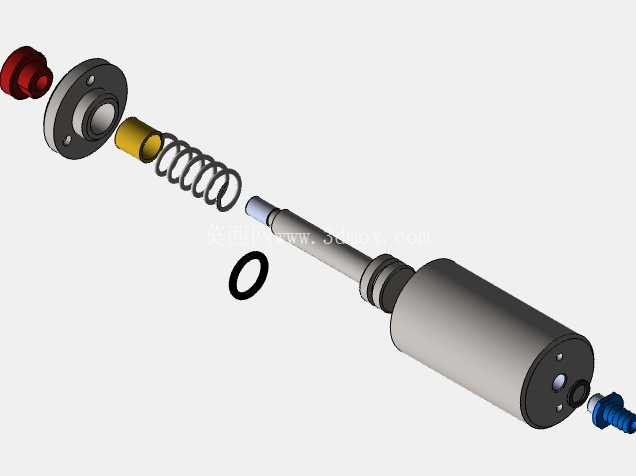

单作用气缸爆炸结构展示三维数模

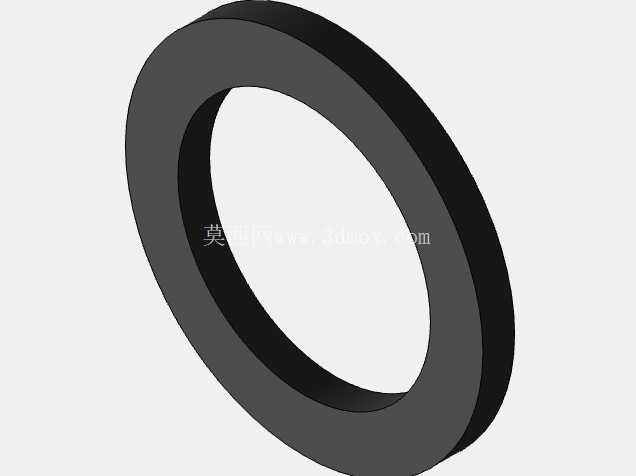

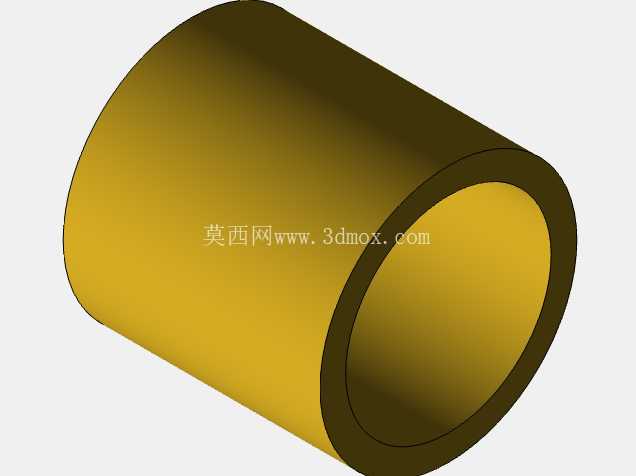

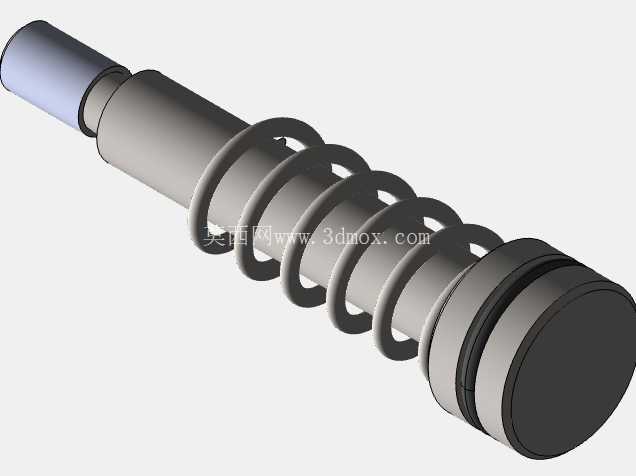

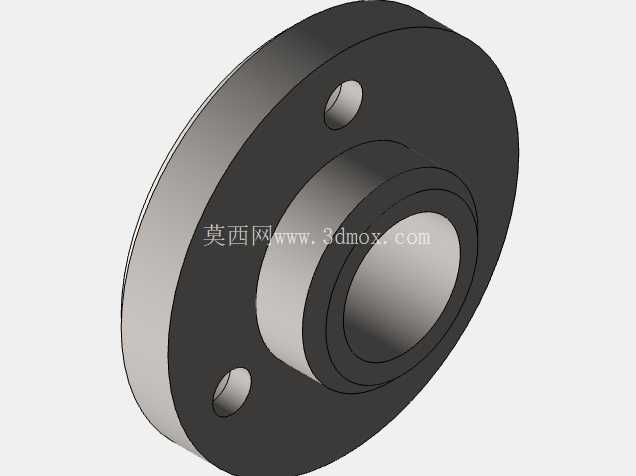

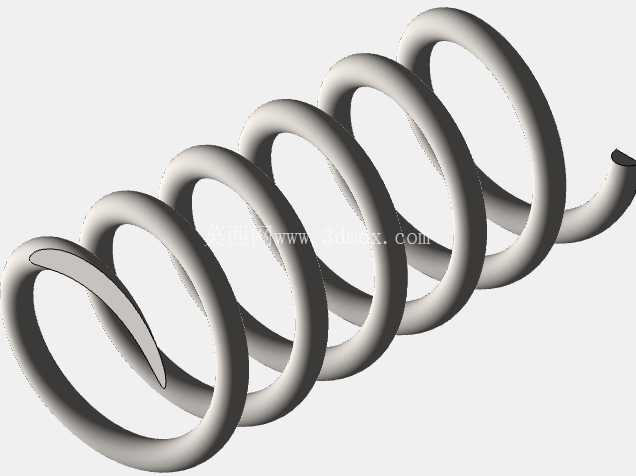

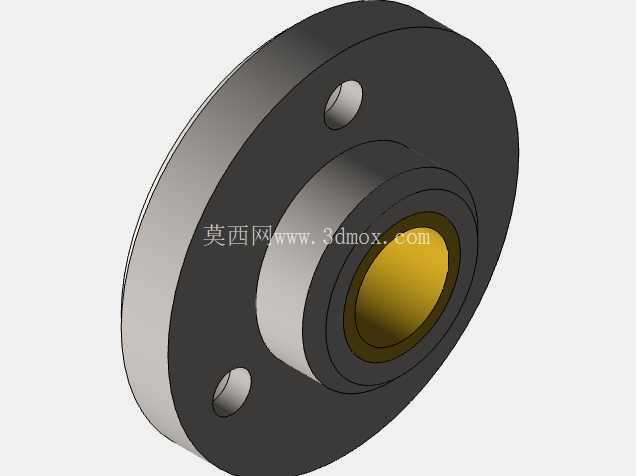

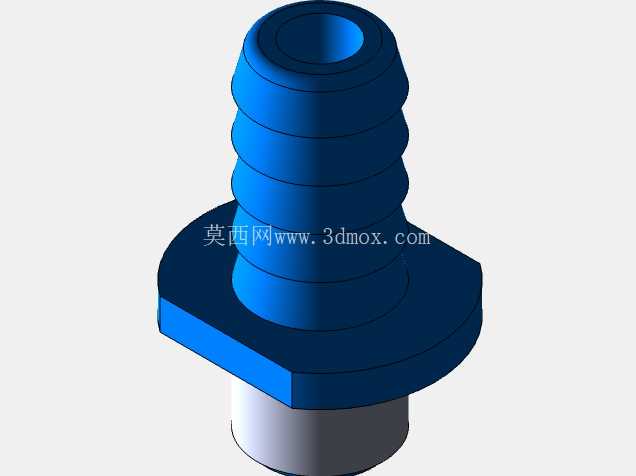

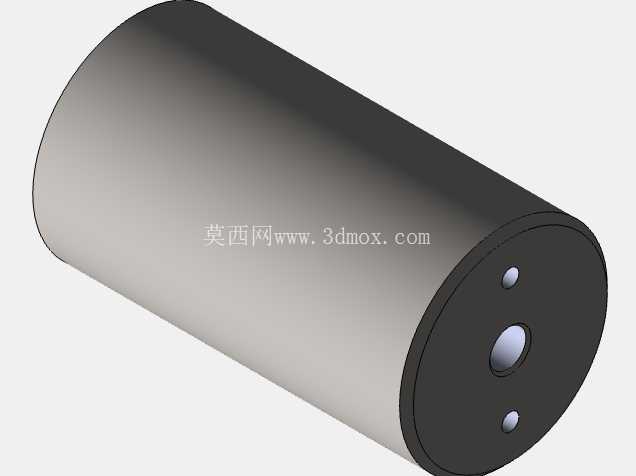

　　从拆解的零件层级来看，前端盖集成了进气接口与活塞杆导向结构，导向段内嵌的耐磨环能减少活塞杆往复运动时的径向偏磨，端盖与缸筒之间的静密封采用O型圈压合结构，无需额外涂覆密封胶即可满足常规0.5-0.8MPa工作气压下的密封要求，避免长期运行后密封胶老化脱落堵塞气路的问题。复位弹簧的选型匹配了活塞杆伸出时的最大推力与回程阻力，弹簧刚度经过校核，既不会因为刚度过大导致进气端推力损耗过高，也不会因为刚度过小出现回程卡顿、活塞杆无法完全归位的问题，弹簧套设在活塞杆外侧，一端抵靠在前端盖的定位台阶上，另一端贴合活塞端面，运动过程中弹簧不会与缸筒内壁发生剐蹭，避免长期往复运动产生金属碎屑污染缸内洁净度。这款单作用气缸的结构拆解展示，完整呈现了气动执行元件从端盖密封到活塞复位的全链路零件配合关系，在轻工自动化流水线、小型工装夹具、物料分拣挡停机构这类对复位行程精度要求不高、需要靠弹性力自动归位的场景中应用极为广泛，区别于双作用气缸需要双向接通气源驱动的结构，单作用气缸仅需单侧通入压缩空气即可完成伸出动作，断气后依靠内置的复位弹簧自动收回活塞杆，能大幅简化气路布线的复杂度，降低小型气动回路的元件成本。

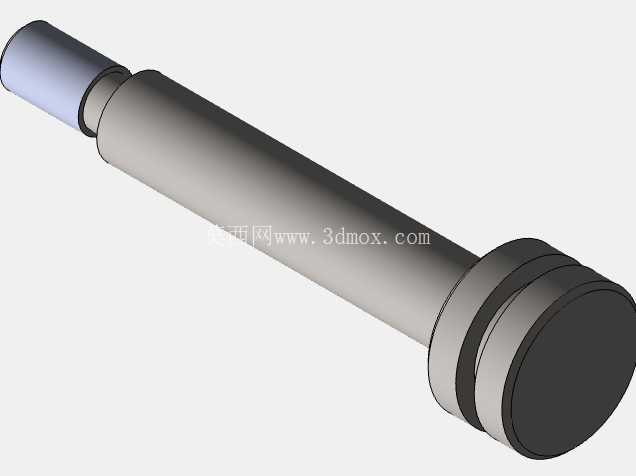

　　活塞组件与活塞杆采用过盈压装配合，活塞上的动密封件采用双唇口结构，一腔侧密封压缩空气推力，另一侧隔绝弹簧腔与外界的粉尘侵入，密封件的沟槽尺寸严格按照气动密封的标准公差设计，压缩率控制在18%-22%区间，兼顾密封性能与运动摩擦力的平衡，避免摩擦力过大导致活塞杆爬行。后端盖采用一体式压铸结构，集成了缓冲腔与防尘排气孔，当活塞杆收回至行程末端时，活塞端面会先接触后端盖的缓冲胶垫，减少刚性碰撞产生的噪音与结构冲击，排气孔处设置的防尘透气塞能平衡弹簧腔与外界的气压差，同时阻挡环境中的粉尘、切削液雾进入缸体内部。

　　从安装边界来看，这款气缸的缸体外径适配常规的小型安装支架，前端盖的法兰安装孔位符合通用气动元件的安装尺寸规范，不需要额外定制转接板即可直接替换同规格的标准单作用气缸，活塞杆端部的外螺纹接口可以直接连接浮动接头、压头、挡块等执行端配件，不需要二次加工转接结构。在设计思路上，整个结构优先考虑了易维护性，所有密封件均采用标准市售规格，后期维护时不需要定制专用配件，拆解时仅需拧下前后端盖的紧固螺钉即可完成全部零件的拆分，日常维护更换密封件、清理缸筒内壁的操作单人即可完成，不需要专用工装。

　　缸筒采用铝合金硬质阳极氧化处理，内壁粗糙度控制在Ra0.8以下，既能降低活塞运动的摩擦阻力，也能避免长期使用后内壁锈蚀导致密封件快速磨损，活塞杆表面采用镀硬铬处理，硬度达到HV600以上，能抵御常规工况下的磕碰划伤，减少活塞杆表面拉伤导致的外泄漏问题。在实际选型应用中，这类单作用气缸通常用于行程较短、动作频率不超过每分钟60次的工况，比如工装夹具的快速压紧、流水线物料的到位挡停、小型料门的启闭动作，相比双作用气缸，它在断气状态下会自动回到初始位置，在安全回路设计中能减少额外的复位气路配置，降低故障状态下的设备安全风险。从装配逻辑来看，零件的装配顺序遵循从内到外的原则，先将复位弹簧、活塞组件装入缸筒，再压装前后端盖，最后装入活塞杆的防尘圈与导向套，整个装配过程不需要复杂的专用工具，普通装配工位即可完成组装，各零件的定位台阶都设计了导入倒角，避免装配过程中切伤密封件。
