Ryobi紧凑型18V电池充电器结构设计

　　这款面向18V ONE+电池平台开发的紧凑型充电设备，核心适配Ryobi品牌旗下对应电压等级的手持电动工具电池包，在民用DIY、家装施工、小型维修作业场景中承担电池补能的核心作用。从实际使用场景来看，这类紧凑型充电器主要面向个人工具使用者、小型装修施工队的日常作业需求，相比工业级多槽快充设备，它的占地空间更小，对放置台面的尺寸要求更低，不管是家用工具柜的狭小隔层、施工车辆的储物格，还是作业现场临时搭设的工作台面，都能轻松放置，不会占用过多宝贵的操作空间。

　　从功能特性来看，这款充电器针对欧规、美规不同区域的供电标准做了适配区分，对应RC18120、P118两个不同区域的型号版本，能够匹配对应区域的市电输入规范，不需要额外搭配电压转换设备即可直接使用。设备的充电逻辑针对18V锂电池包的充放电特性做了匹配，能够在充电过程中实时匹配电池的电芯状态，避免过充对电芯循环寿命造成损伤，同时紧凑化的内部结构布局，在保证散热通路顺畅的前提下，尽可能压缩了整机的外形尺寸，相比同功率的常规充电器，整体体积缩减了近两成，更适合便携移动使用。

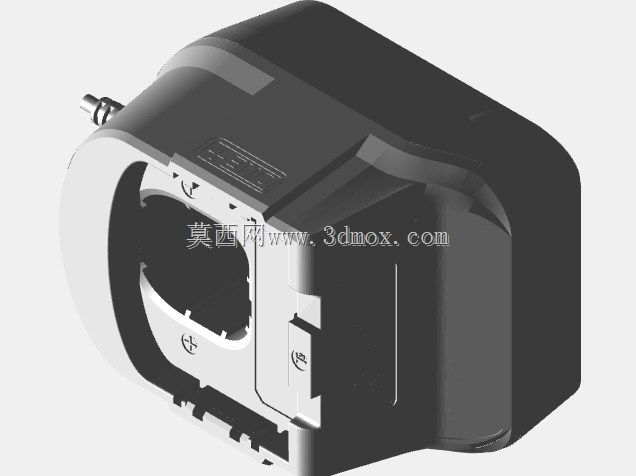

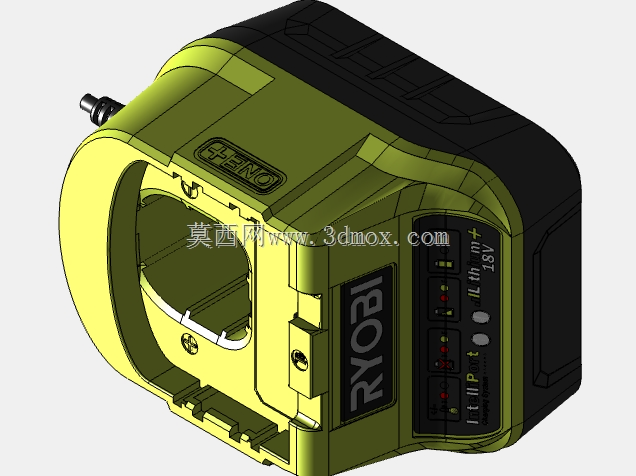

　　在设计思路上，这款充电器的结构设计优先考虑了日常使用的可靠性与易用性，外壳采用上下扣合的装配结构，接缝处做了错位止口设计，既能够提升壳体的装配精度，也能避免日常使用中泼溅的水渍、施工现场的浮尘从接缝处进入设备内部，提升复杂使用环境下的适应能力。内部PCB板的固定位设计了多组支撑筋位，能够在设备意外跌落时分散壳体受到的冲击，避免板件受冲击出现开焊、元件脱落的问题。电池插接位的导向结构做了大角度导入倒角设计，用户在插接电池时不需要刻意对准位置，顺着导向斜面就能顺利将电池卡入充电位，降低盲操作的对位难度，插接到位后会有明确的卡扣反馈，避免接触不良导致的充电中断问题。

　　从外形尺寸与安装边界来看，这款充电器的整体轮廓采用方正切角设计，没有突出的外置结构，放置时的支撑面平整，不需要额外的固定结构就能稳定放置在水平台面上。电池插接位位于设备顶面，插接电池后整体重心仍然落在设备支撑面范围内，就算插接满重量较大的大容量电池包，也不会出现重心偏移侧翻的问题。设备底部设计了多组垫高脚垫，既能够抬升壳体与放置台面的间隙，保证底部散热进风的通路顺畅，也能避免台面残留的水渍直接接触壳体底部，提升使用安全性。设备侧面预留了散热出风栅格，栅格的开孔方向做了斜向遮挡设计，避免外部的金属碎屑、细小杂物直接掉入设备内部，同时不会阻碍热风的排出，长时间连续充电时也能将内部温升控制在合理范围内。

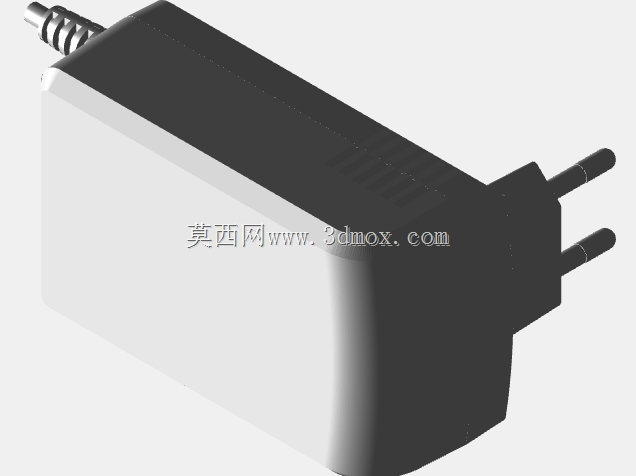

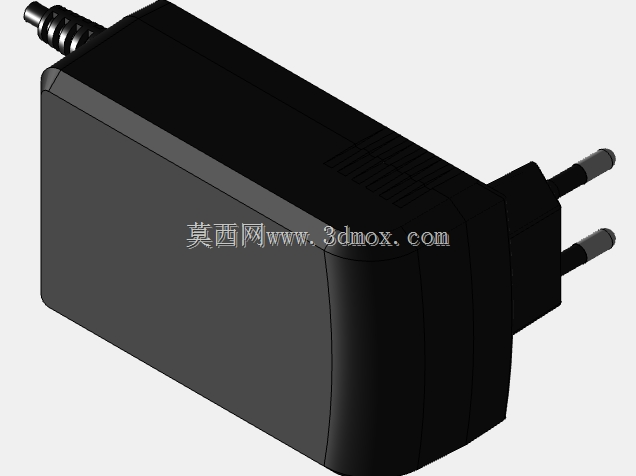

　　需要注意的是，这个结构模型的尺寸参数仅用于三维结构参考、装配干涉验证，不能直接作为量产开模的尺寸依据，正式生产前需要结合实际选用的电子元件参数、安规认证要求做对应的尺寸验证与调整，确保最终产品符合对应销售区域的电器安全规范。对于三维建模从业者来说，这个模型可以作为手持电动工具配套充电设备的结构参考，学习紧凑型小电器的内部布局思路、壳体止口设计、插接导向结构的设计逻辑，也可以在做工具收纳场景的三维布局设计时，直接调用这个模型做空间占位验证，提前核对充电器与收纳格、工具挂板的尺寸匹配度，避免后续实际制作时出现尺寸干涉问题。在做同类充电产品的结构改型设计时，也可以参考这款产品的散热通路布局、支撑筋位分布思路，在紧凑的机身空间内平衡结构强度、散热效率与使用可靠性的需求，不需要从零开始摸索结构布局，能够有效缩短前期方案设计的周期。
