正交啮合直齿锥齿轮传动副结构

项目分类:齿轮 发布时间:2024-12-12 ID:842865

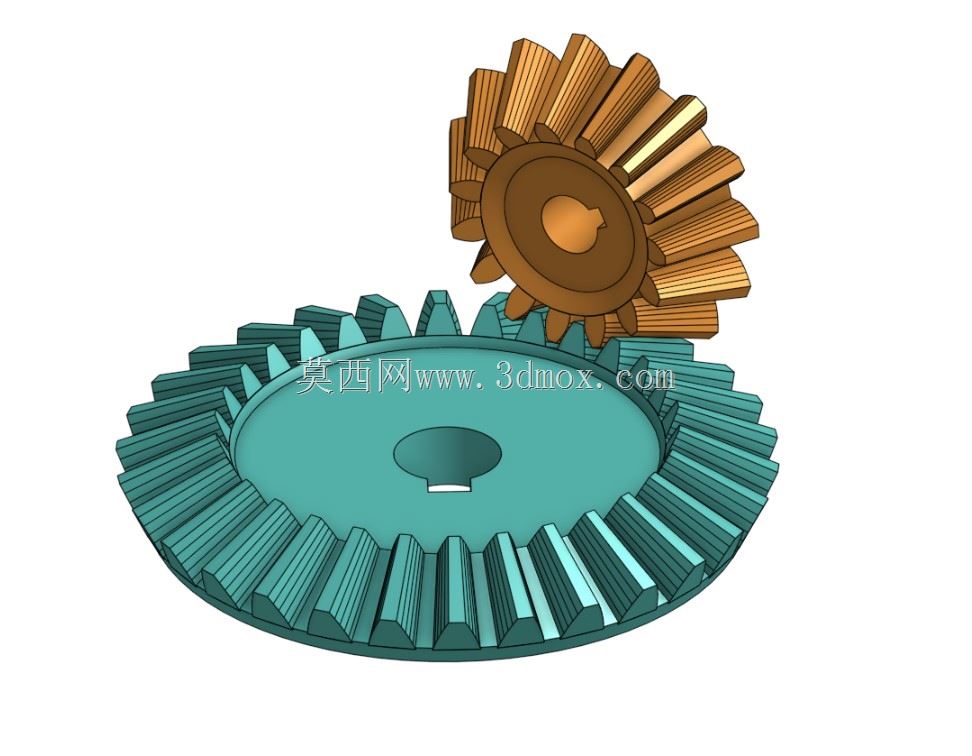

  • 正交啮合直齿锥齿轮传动副结构

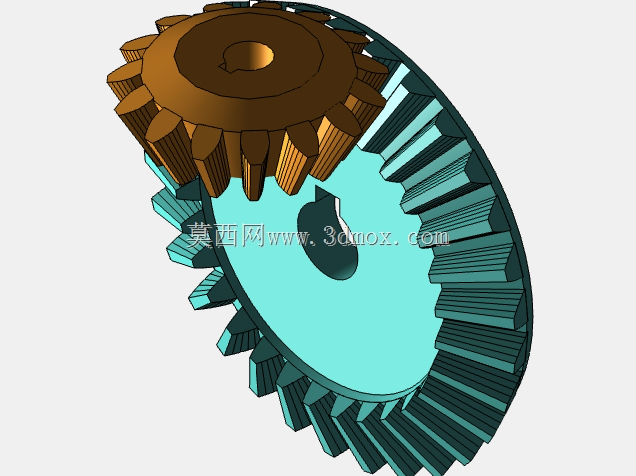

  • 正交啮合直齿锥齿轮传动副结构

  这套锥齿轮传动副采用正交轴布置设计,主要用于实现两相交轴之间的旋转运动与扭矩传递,常见于差速机构、机床进给传动箱、小型动力头、阀门驱动执行端等需要改变动力传输方向的设备部位,在传动链路中承担90度转向的动力衔接作用,可适配中等载荷、中低转速的工况场景。从结构设计来看,两个锥齿轮的节锥角互为余角,大轮为平面锥齿轮结构,节锥角为90度,小轮为常规直齿锥齿轮,二者齿向沿节锥母线方向分布,啮合时齿面为线接触,相比螺旋锥齿轮加工难度更低,装配调整的容错空间更大,适合对传动平稳性要求适中、成本控制要求较高的传动场景。

  设计过程中首先确定了传动比匹配关系,结合安装空间的边界约束,先锁定大轮的分度圆直径、内孔安装尺寸与键槽规格,大轮中心的带键槽通孔用于与输出轴配合,键槽采用普通平键适配形式,可传递额定范围内的扭矩,避免传动过程中出现轮体与轴的相对滑动。小轮的中心孔同样设置键槽结构,与输入轴配合,两个轮体的背锥面均做了平整化处理,可作为装配时的轴向定位基准,安装时可通过背锥与轴肩的贴合保证轮体的轴向位置精度,减少啮合错位带来的偏磨、噪音增大问题。

  齿形设计采用标准直齿锥齿轮齿制,齿顶高系数、顶隙系数均取通用标准值,齿宽取值控制在节锥母线长度的三分之一左右,避免齿宽过大导致小端齿槽过窄、加工难度提升,同时也能防止齿宽过小带来的齿面接触应力过大、承载能力不足的问题。轮体的辐板部分采用等厚结构,在保证轮体刚性的前提下尽可能减少冗余材料,降低整体转动惯量,减少传动启停过程中的惯性冲击。从安装边界来看,大轮的轴向安装尺寸以背锥面为基准,预留了足够的轴端固定空间,可适配轴用挡圈或者圆螺母的固定形式;小轮的安装长度结合啮合位置做了匹配,装配时可通过调整垫片厚度调整两轮的啮合侧隙,保证齿面接触斑点处于齿高中部位置,避免出现齿顶接触或者齿根接触的不良啮合状态。

  实际应用中,这类直齿锥齿轮传动副不需要复杂的专用加工设备,普通滚齿机搭配锥齿轮加工附件即可完成加工,后期维护更换成本较低,在小型轻工机械、农用机具、管道阀门驱动机构中应用十分广泛。设计时也充分考虑了润滑适配性,轮齿的齿向结构可适配脂润滑或者低速油浸润滑,不需要额外设置复杂的喷油润滑回路,整体结构紧凑,在有限的安装空间内即可完成动力转向传输,不需要额外增加中间传动轮系,能有效缩短传动链路的长度,提升整体传动效率。需要注意的是,这类直齿锥齿轮在高速工况下会产生一定的轴向分力,所以配套的支撑轴承需要选择能承受双向轴向载荷的类型,装配时要保证两轴的相交度误差控制在允许范围内,否则会加剧齿面的不均匀磨损,缩短齿轮的使用寿命。另外轮体的齿端部分做了微小的倒角处理,既可以避免装配过程中齿端磕碰产生毛刺,也能在啮合初始阶段减少齿端的冲击,提升啮合过程的平顺性。
