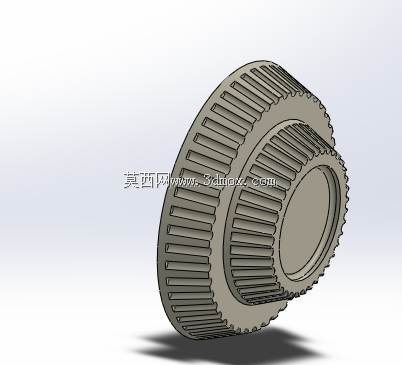

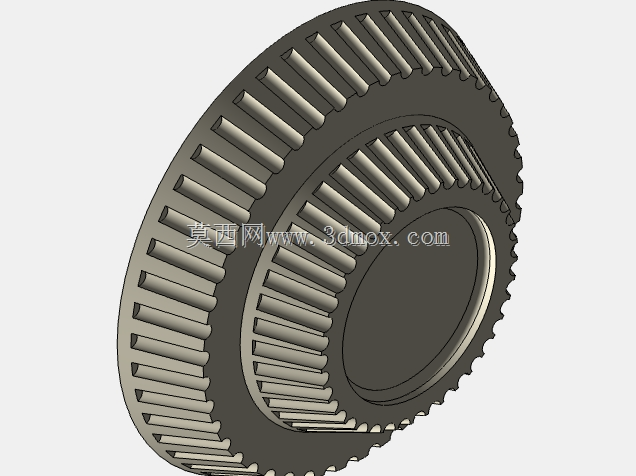

减压阀用内啮合双联齿轮齿结构

　　这套双联内齿圈结构是减压阀调压回路里的核心传动零件，日常在流体压力调控的工位上，承担着把驱动端的扭矩平稳传递给调压阀芯的作用，和常规外啮合齿轮不同，内齿结构的啮合包角更大，传动过程中齿面接触应力分布更均匀，在减压阀频繁调压的往复动作里，能有效降低齿面磨损速率，延长调压机构的无故障运行周期。从实际装配场景来看，这类齿结构大多用在中低压工况的减压阀组里，不管是工业管网的支路调压，还是小型液压站的压力调节回路，都能看到这类内齿传动的身影，它不需要额外的张紧结构，依靠自身的齿形啮合间隙就能补偿少量的装配同轴度误差，对安装工位的加工公差容忍度更高，很适合车间现场批量装配的作业场景。

　　设计这套齿结构的时候，首先要匹配减压阀的额定输出扭矩，先根据调压弹簧的预紧力和阀芯行程，算出齿圈需要传递的最大静扭矩，再反推齿面的接触强度和齿根的弯曲强度，确定模数和齿宽参数，双联结构的设计是为了匹配两级不同的传动比，大齿圈对接驱动端的输入齿轮，小齿圈对接阀芯端的从动齿轮，两个齿圈做同轴一体化设计，既减少了装配时的同轴度找正工作量，也避免了分体式结构连接松动带来的传动回差。外形尺寸上，大齿圈的齿顶圆直径要匹配减压阀阀腔的内部安装空间，不能和阀体内壁产生运动干涉，齿圈的轴向定位台阶尺寸要和阀腔里的轴承位公差匹配，安装时的轴向窜动量控制在0.1毫米以内，避免调压过程中齿面出现偏载。齿形参数选择上，采用渐开线齿形，压力角选20度的标准值，方便和市面上常规的外齿轮配件匹配互换，齿侧间隙留0.05到0.08毫米，既不会因为间隙过大产生传动冲击，导致调压时压力波动超差，也不会因为间隙过小出现卡滞，尤其是在介质温度变化导致零件热胀冷缩的时候，预留的间隙能保证传动顺畅。齿根位置做了0.2毫米的圆角过渡，避免应力集中导致齿根断裂，毕竟减压阀在调压瞬间会有短暂的冲击载荷，圆角过渡能大幅提升齿根的抗冲击能力。齿圈的内孔和定位端面的垂直度公差控制在0.02毫米以内，保证装配后齿圈的回转精度，减少传动过程中的径向跳动，避免齿面局部磨损过快。

　　实际使用中，这类内齿结构的传动噪音比外啮合结构低3到5分贝，很适合对噪音有要求的车间装配环境，而且内啮合的滑动摩擦占比更小，传动效率能达到96%以上，长期运行下的能耗损失更低。在做三维结构建模的时候，要先把两个齿圈的分度圆同轴度约束死，齿向的公差带要和实际加工的滚齿、插齿工艺匹配，不能出现建模时齿形完美但实际加工无法成型的问题，双联齿的过渡位置要做退刀槽设计，方便插齿工序的刀具退刀，退刀槽的宽度要匹配所选插齿刀的刀尖宽度，避免加工时撞刀。安装边界上，齿圈的外圆和阀腔内壁之间要留至少1毫米的间隙，避免介质里的微小杂质卡在齿圈和阀体之间导致卡滞，齿圈的轴向两端要留0.3毫米的窜动间隙，补偿温度变化带来的轴向尺寸变形。

　　另外，齿面的粗糙度要求控制在Ra1.6，既能减少齿面啮合时的摩擦阻力，也能避免粗糙度过高导致的早期点蚀问题。在减压阀的调压动作里，这套齿结构的回差直接影响调压精度，所以建模时要严格控制齿厚公差，保证装配后的回差不超过1弧分，这样调压时的压力控制精度能稳定在额定值的±2%以内，满足工业管网的压力调控要求。和分体式的两个独立齿圈相比，一体化双联结构的零件数量更少，装配工序更短，批量生产时的成本更低，而且没有了两个零件之间的连接环节，长期运行下的可靠性更高，不会出现连接螺栓松动导致的传动失效问题。在做结构强度校核的时候，要考虑到减压阀可能出现的过载工况，比如下游管路突然截止导致的压力冲击，这时候齿面承受的瞬时扭矩会达到额定值的1.5倍，所以齿根的弯曲强度安全系数要取到2以上，保证过载情况下不会出现断齿问题。
