12V微型直流供水增压隔膜水泵结构

　　这款12V直流驱动的微型水泵，在小型流体输送场景里的适配性非常强，日常做小型设备配套选型时经常会碰到这类结构需求。从实际应用场景来看，它既可以用在小型家用供水系统里做末端增压，也能适配农用小型灌溉机具的输水单元，甚至车载清洗设备、小型发电机组的冷却供水回路里，都能见到同结构产品的身影，核心是解决低电压供电场景下的小流量流体加压输送问题，不需要复杂的外接供电回路，直接适配常见的12V直流供电端口就能工作，对移动类、小型独立设备的适配友好度很高。

　　从功能特性上看，这款泵自带压力启停控制逻辑，当输出端管路压力达到设定阈值时，泵会自动停止工作，避免管路持续憋压出现渗漏或者泵体过载损坏，不需要额外外接压力控制元件，集成度做得比较到位。流体接触部分的结构做了隔腔设计，驱动电机部分和输水腔完全分隔，不会出现流体渗漏进电机舱导致电路故障的问题，日常输送常温清水类介质的时候，运行稳定性有足够保障。泵体的进出水口采用快插式外螺纹接口，和常规的软质输水软管匹配度很高，不需要做特殊的接头定制，现场装配的时候直接插接锁紧就能完成管路连接，装配效率很高。

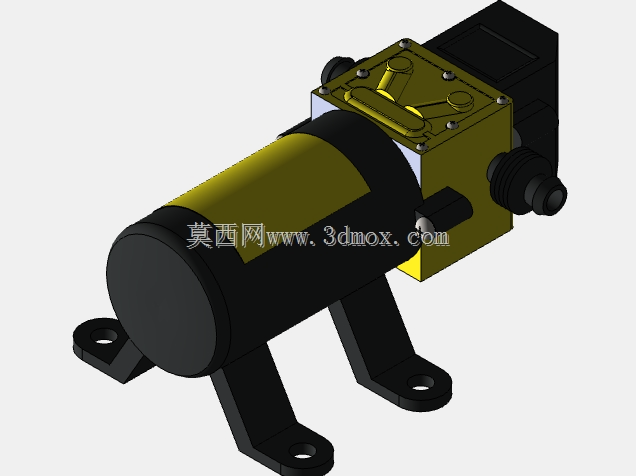

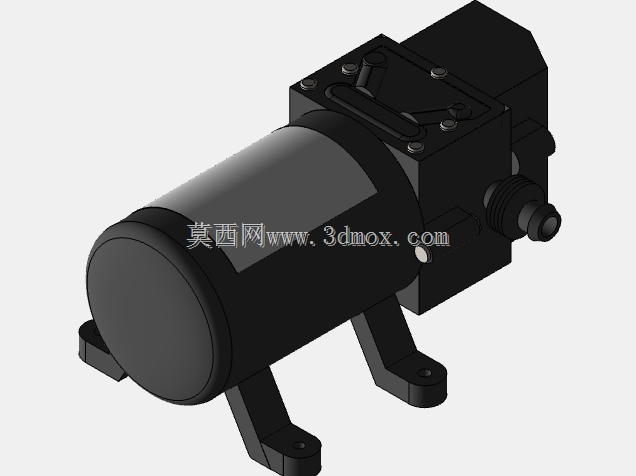

　　做这款泵的三维结构设计时，首先要平衡的是安装便利性和结构强度的关系。底部的两个安装支脚做了下沉式安装孔设计，安装孔位的间距留足了常规M4/M5固定螺丝的操作空间，支脚和泵体主体的连接位置做了加强筋过渡，避免泵运行时的振动导致支脚根部出现应力断裂。电机舱和泵头的连接法兰位置做了定位止口，装配的时候不需要反复调整同轴度，止口卡合之后直接拧紧紧固螺丝就能保证电机输出轴和隔膜传动机构的对中精度，能有效降低运行时的振动和噪音。泵头部分的阀组结构做了集成化布局，把进水阀、出水阀、压力感应单元都整合在同一个阀块里，既缩小了泵头的整体体积，也减少了外接管路的连接点，降低了渗漏风险。

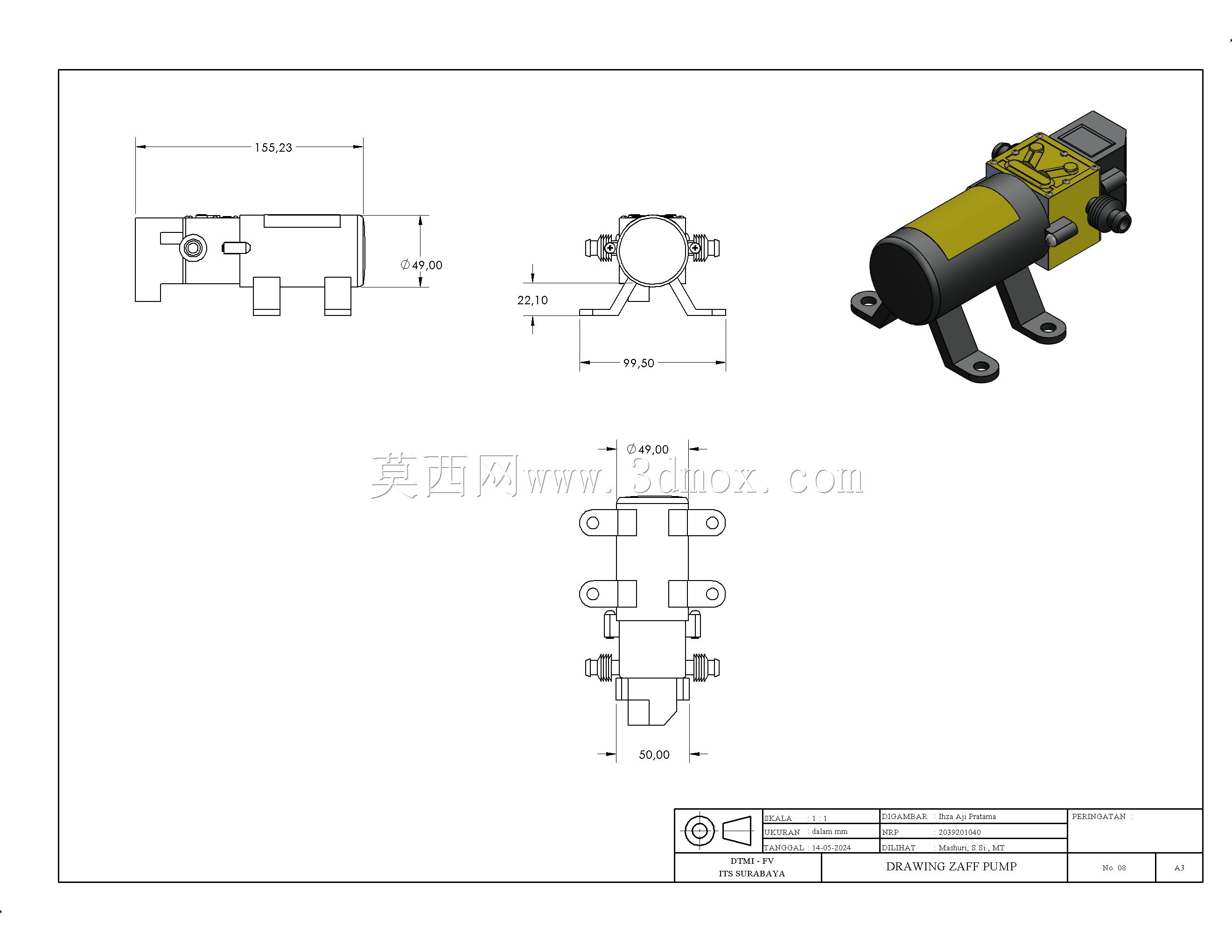

　　从安装边界尺寸来看，这款泵的整体轴向长度控制得比较紧凑，径向最大尺寸是电机筒的外径，安装时不需要预留太大的径向操作空间，两个安装支脚的底面处于同一水平面，固定在安装基板上的时候不需要额外做调平结构，支脚的安装孔是长圆孔设计，允许一定的安装位置误差，对安装面的加工精度要求不高，适配不同设备的安装板时容错率很高。进出水口的轴向位置和安装面保持固定高度差，接软管的时候不会出现管路弯折堵死的情况，管路走向预留的弯曲空间足够。

　　建模的时候要特别注意几个配合位置的公差设定：电机输出轴和偏心传动轮的配合要选过渡配合，既不能太松导致传动打滑，也不能太紧导致装配困难；隔膜片的压合位置要留均匀的压缩量，保证工作时的密封性能，同时不能压得太紧导致隔膜片往复运动时阻力过大；泵头阀块和电机壳的连接螺丝孔位要均匀分布，锁紧时的力矩要一致，避免结合面出现缝隙导致漏水。另外，泵体表面的散热筋结构不是装饰用的，是为了让电机长时间运行时的热量能快速散出去，建模的时候散热筋的厚度和间距要符合散热设计的常规比例，不能为了外观好看随意调整尺寸，不然会影响实际运行时的温升表现。

　　很多刚接触这类小型泵设计的工程师容易忽略安装支脚的受力方向，这款泵的支脚是沿电机轴向对称布置的，泵运行时的振动方向主要是垂直于电机轴的径向，所以支脚的加强筋是沿径向布置的，刚好能抵消振动带来的交变应力，如果把加强筋方向做反了，长时间运行很容易出现支脚断裂的问题。还有压力控制模块的位置，布置在泵头的出水侧，能直接感应出水端的实时压力，反应速度比布置在进水侧快很多，不会出现压力波动导致的泵频繁启停问题。
