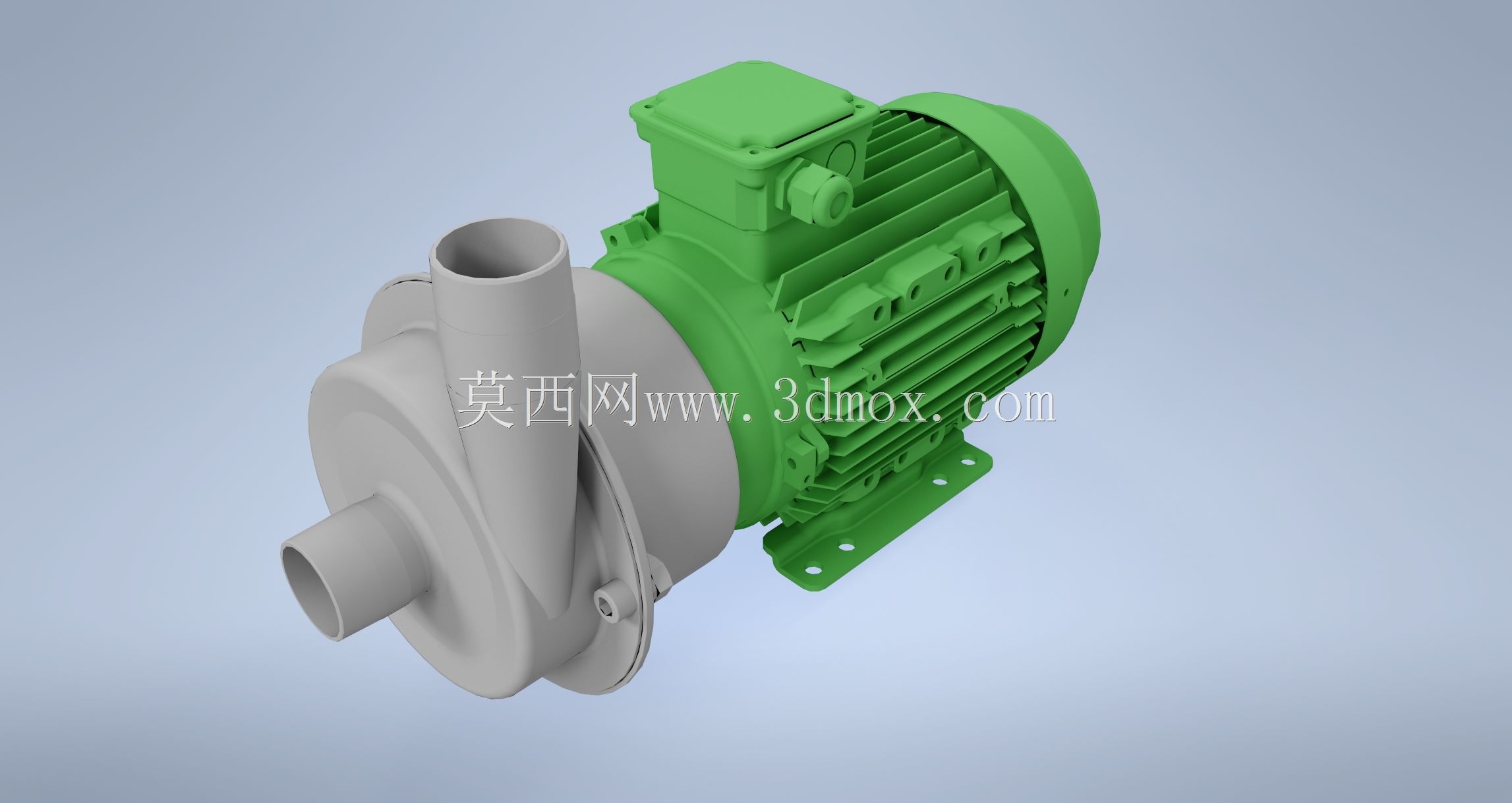

TAPFLO CTI_CC-22离心泵三维结构设计

　　从结构设计逻辑来看，泵头过流部分采用一体注塑成型的流线型腔体，叶轮为半开式结构，这种结构的优势在于可以输送含有少量细小固体颗粒的介质，不会像闭式叶轮那样因为颗粒卡塞导致叶轮抱死，同时半开式叶轮的流道更宽，对粘度略高于清水的介质也有较好的通过性，比如浓度不高的糖浆、悬浮态的药剂溶液都能稳定输送。泵体与电机的连接采用直联式悬臂结构，没有额外的联轴器和轴承座部件，这种设计大幅缩短了整机的轴向尺寸，安装时不需要进行复杂的联轴器对中操作，只要将泵体法兰与电机端盖的定位止口对齐，拧紧连接螺栓就能保证泵轴与电机轴的同轴度，现场安装的容错率更高，后期维护时拆解泵头也不需要移动电机的安装位置，能减少运维的工作量。在精细化工、食品饮料、医药制剂等对流体输送洁净度有要求的生产场景中，这类侧进上出结构的离心泵是流程管线里的核心动设备，区别于普通卧式端吸泵的管路排布逻辑，该泵的进出口朝向设计能有效压缩安装时的管线转弯空间，尤其适合设备排布紧凑的模块化撬装工位，比如小型配料系统的罐区出料环节，不需要额外加装90度弯头就能完成水平进液、垂直向上送液的管路走向，能减少管路沿程阻力损失，同时降低管线内积液残留的风险，对于需要定期CIP清洗的生产工况来说，无残留的流道结构能减少清洗液的消耗，缩短清洗循环的时间。

　　从安装边界来看，电机部分采用标准B3安装脚座，四个安装孔的孔位间距符合IEC电机的通用安装尺寸，现场替换同功率等级的同类泵体时，不需要重新加工设备安装底座的孔位，能缩短设备更换的停机时间。泵的进口为水平轴向接口，出口为垂直向上的切线方向接口，这种出口结构能让流体在离开叶轮后顺着蜗壳的流道平滑进入出口管路，减少流体的湍流脉动，降低泵运行时的振动和噪音。泵体与电机的密封部位采用集装式机械密封结构，密封件的安装位置在泵体与电机端盖的连接腔体内，不需要额外的密封冷却水接口，靠输送的介质本身就能对密封面进行润滑和冷却，减少了外接辅助管路的配置，让整机的外围结构更简洁。

　　在建模过程中，需要重点关注泵体蜗壳的型线与叶轮叶片的匹配关系，叶片的出口安装角要和蜗壳的扩散段角度适配，避免流体在蜗壳内产生冲击损失，同时泵体的壁厚要兼顾承压能力和材料成本，过流部分的壁厚均匀，避免成型时出现缩痕或者应力集中的区域。电机的散热筋结构按照标准电机的散热逻辑设计，沿电机外壳轴向均匀分布，能保证电机运行时的热量顺着散热筋快速散出，即使在连续24小时运行的工况下，电机外壳的温升也能控制在标准允许的范围内。接线盒位于电机顶部，采用防水密封结构，接线口的朝向可以根据现场布线的需求调整，方便不同方向的电缆接入，不需要额外加装接线弯头。

　　泵的进出口法兰采用标准的圆法兰结构，法兰的密封面为平面结构，配套平垫片就能完成密封，安装时不需要对法兰面进行特殊加工，适配行业内通用的管路法兰标准，现场配管时不需要定制特殊的转接法兰。整体结构没有多余的外露凸起部件，外壳的棱角都做了圆角过渡，一方面能避免安装维护时人员磕碰受伤，另一方面也不容易积灰，日常清洁更方便。在进行三维建模时，所有配合面的公差都按照通用机械的配合标准设定，泵轴与叶轮的配合采用过渡配合加键传动，保证扭矩传递的可靠性，同时叶轮的轴向定位靠轴肩和锁紧螺母固定，避免泵运行时叶轮发生轴向窜动，碰擦泵体内腔。泵体与电机端盖的连接面设置了定位止口，保证两者的同轴度，避免因为安装偏心导致密封件偏磨，延长机械密封的使用寿命。
