FEDCO HPB250液压增压涡轮能量回收装置

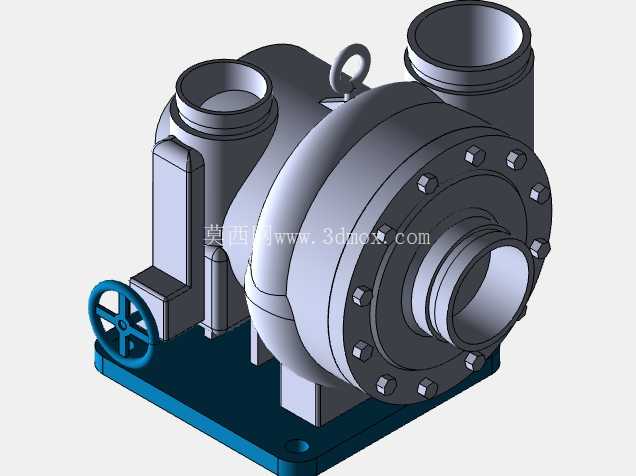

　　在反渗透海水淡化、高浓度工业废水处理这类需要高压流体输送的工艺场景中，高压泵的能耗往往占据整套系统运行成本的六成以上，而浓水侧带压排放的余压如果直接废弃，会造成极大的能源浪费，这款液压增压涡轮能量回收装置，就是为耦合高压泵组、回收浓水余压、降低系统整体能耗设计的核心流体设备。从结构布局来看，装置采用同轴集成设计，涡轮端与增压叶轮共轴装配，省去了额外的联轴器与连接机架，既缩短了整机轴向尺寸，也减少了转动部件的对中误差，降低运行过程中的振动风险。

　　主体承压壳体采用螺栓连接的剖分式结构，法兰端面上均匀布置的六角头螺栓可提供足够的预紧力，满足高压工况下的密封要求，壳体顶部设置的吊环结构，可满足车间装配、现场安装时的吊装需求，避免吊装过程中磕碰进出口接口。装置底部的一体式安装底座采用带加强筋的铸造结构，底座上预留的安装孔位可匹配标准地脚螺栓的安装尺寸，安装时只需保证底座水平度在允许范围内，即可完成整机的固定，无需额外制作复杂的安装支架。进出口接口采用法兰式连接结构，大口径端为高压浓水入口，接入反渗透系统浓水侧的带压流体，冲击涡轮叶片带动主轴转动，同轴连接的增压叶轮则对进料侧的原水进行预增压，从而降低主高压泵的输出扬程要求，实现能量的回收利用。

　　侧方布置的手轮机构用于设备检修或工况调整时的旁通阀控制，日常运行时处于常开状态，当需要对装置进行离线维护时，可通过手轮关闭进出口通路，打开旁通回路，不影响整套系统的连续运行。建模过程中，对内部流道的曲面做了连续曲率处理，避免流道内出现直角突变造成的局部涡流损失，涡轮叶片的型线参考了径流式涡轮的水力设计参数，可在宽流量工况范围内保持较高的能量转换效率，转动部件的轴系位置预留了密封件与轴承的安装空间，可匹配机械密封或填料密封的不同选型需求。从安装边界来看，整机的重心落在底座中心区域，进出口的法兰间距、中心高度都参考了行业通用的安装尺寸，可直接替换同参数规格的传统能量回收装置，无需对现有管路进行大规模改造。

　　在实际工况运行中，该装置可回收浓水侧九成以上的余压能量，搭配高压泵使用时，可使整套高压进料系统的能耗降低三成左右，尤其适合万吨级以上的海水淡化项目、高含盐废水零排放项目使用。建模时对所有配合面的公差做了合理标注，壳体螺栓孔的位置度、轴与叶轮的配合公差、密封槽的尺寸精度都符合流体机械的加工要求，可直接用于后续的工程图转化与零部件加工。
