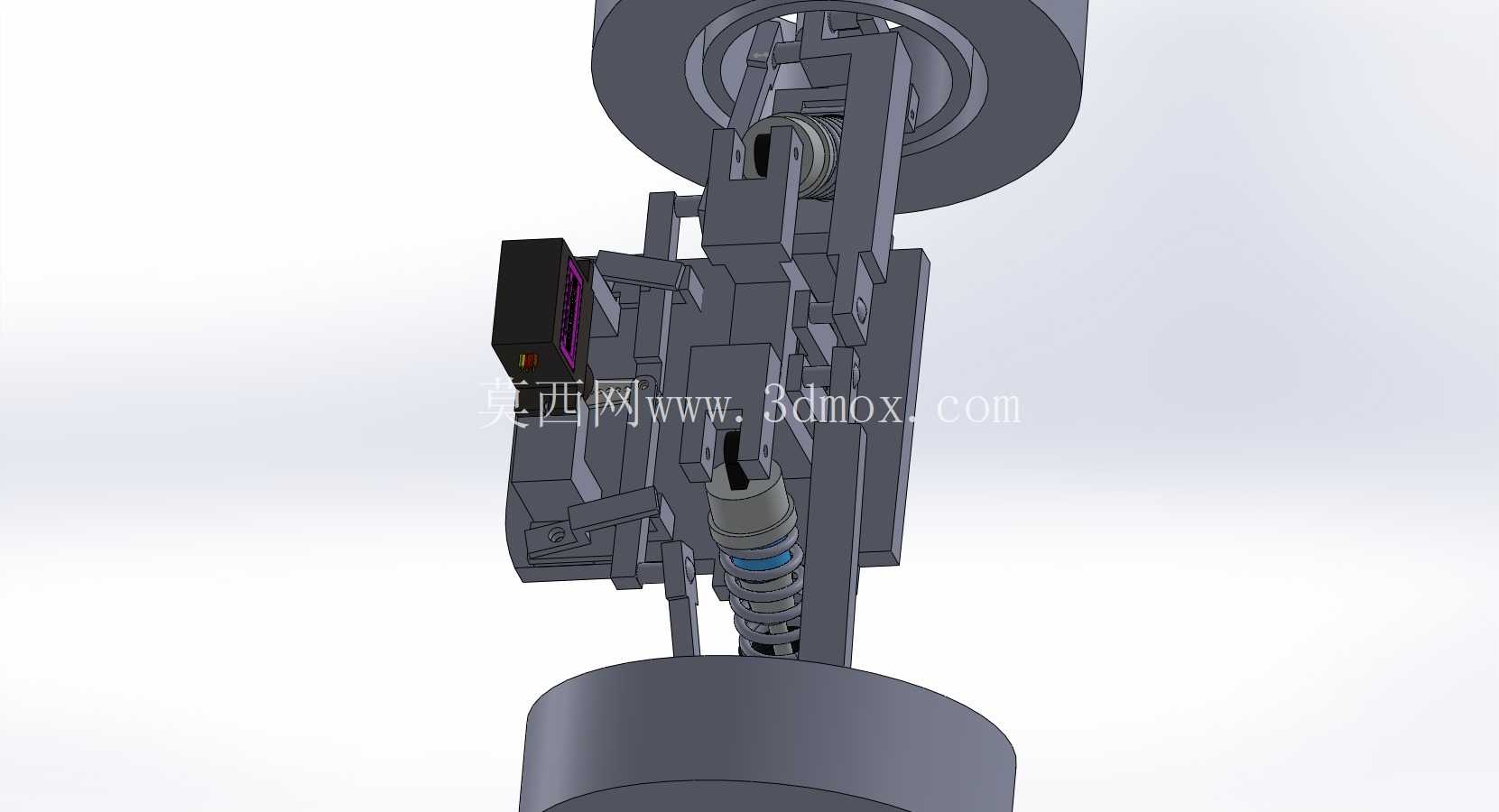

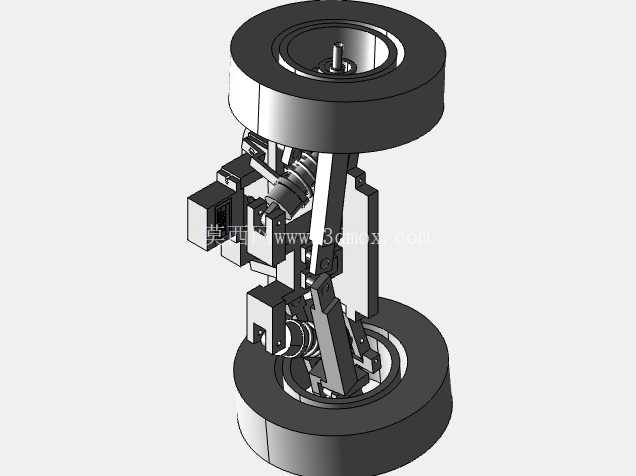

可3D打印拆卸式遥控车前端转向行走结构

　　这套遥控车前端系统，核心定位是面向RC模型爱好者、小型智能移动载具研发场景的模块化行走转向单元，区别于市面上一体注塑成型的原厂遥控车前桥结构，整套机构从设计之初就锚定了桌面级FDM3D打印机的加工适配性，所有非标准结构件都做了无支撑打印的角度优化，同时各连接节点采用快拆式卡扣与标准紧固件结合的固定方式，不需要破坏性拆解就能完成单个零件的更换或者功能模块的迭代。

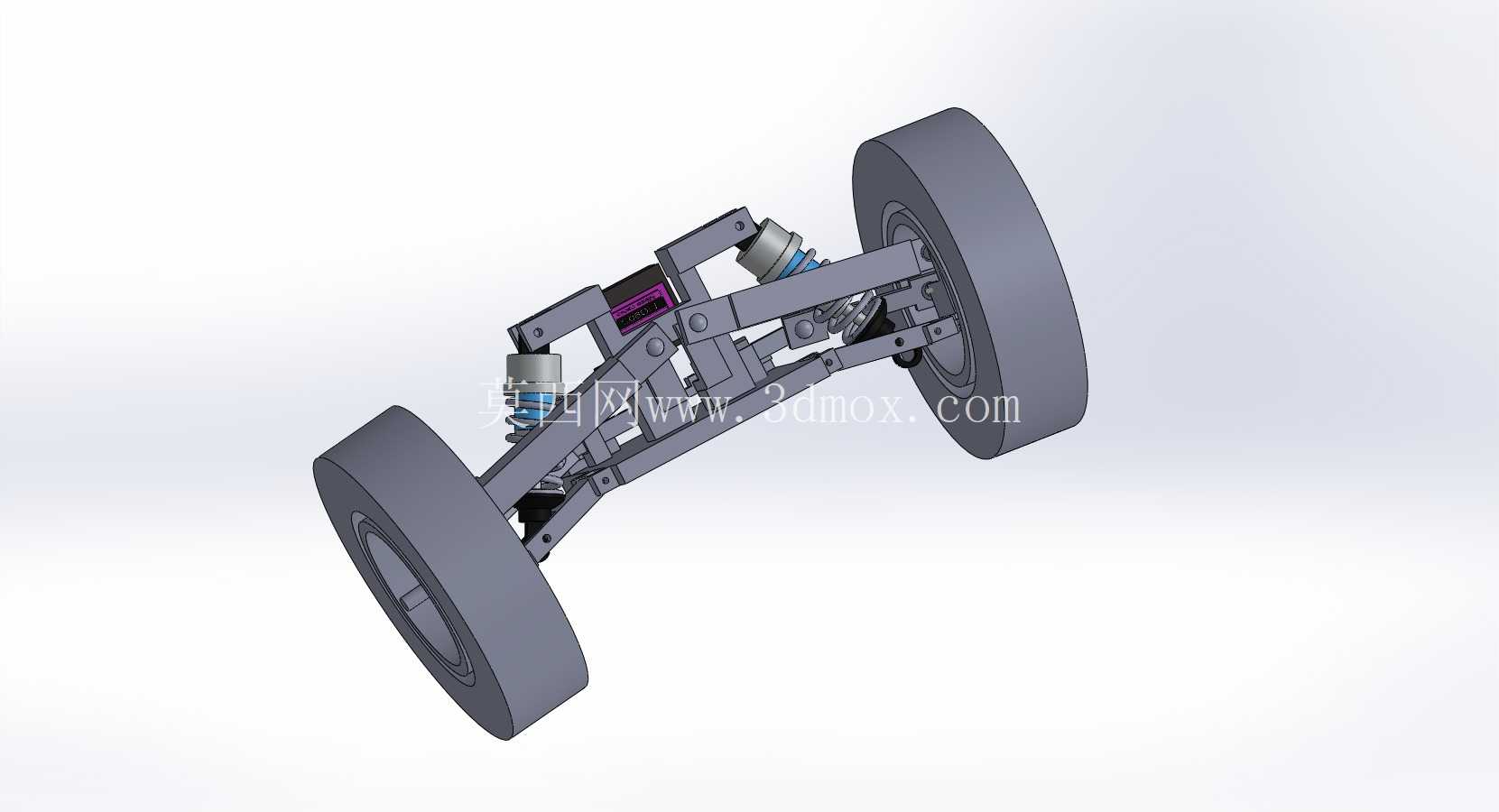

　　从实际使用场景来看，这套结构既可以直接适配1:10比例的越野遥控车、攀爬遥控车的前端改装，也能经过简单的参数调整后移植到小型AGV实验平台、教育类机器人移动底盘上，承担前端的承载、转向、动力传输功能。整套结构的上下摆臂采用了不等长双叉臂的悬挂几何设计，在车轮上下跳动的时候能最大程度减少轮距变化与轮胎外倾角的偏移量，避免转向过程中轮胎过度磨损，同时转向拉杆的连接点做了多档位孔位预留，使用者可以根据实际的转向舵机参数、场地使用需求调整阿克曼转向几何的匹配度，无论是平路高速行驶的直线稳定性需求，还是攀爬场景下的大转向角需求，都能通过孔位调整找到合适的参数匹配。

　　设计过程中优先考虑了安装边界的兼容性，整套前端系统的总宽度控制在165mm，上下摆臂的最大跳动行程预留了22mm的空间，转向节与车轮连接的轮毂接合面采用了标准12mm六角接合器，能直接适配市面上绝大多数同规格的RC模型轮胎，不需要额外定制转接件。上部的舵机安装位预留了两种标准尺寸舵机的固定孔距，既可以安装9g微型舵机满足轻量化小尺寸车型的需求，也能安装17g标准金属齿舵机满足大扭力攀爬场景的使用需求，安装位的下方预留了走线槽，舵机线、轮毂内如果加装转速传感器或者刹车结构的线材都可以顺着摆臂内侧的走线槽布置，避免车轮跳动过程中线材被拉扯或者卷入传动结构。

　　考虑到3D打印零件的力学特性，所有受力较大的连接位置都做了局部加厚处理，转向节的主销位置嵌入了标准3mm金属衬套，避免塑料零件反复转动磨损产生虚位；上下摆臂与车架连接的铰接点采用了M3标准螺丝与防松螺母的组合，配合打印时预留的0.2mm装配间隙，既能保证铰接转动的顺滑度，也不会因为长期使用产生松旷。整套结构的拆卸逻辑做了分层设计：最外层的车轮只需要拧下一颗轮毂固定螺丝就能拆下，往外一层的转向节、摆臂只需要拆下对应铰接点的螺丝就能单独更换，不需要拆解整个前端总成，哪怕是打印过程中单个零件出现瑕疵，或者使用过程中单个零件受力断裂，都能单独打印替换，不需要重新制作整套结构，能大幅降低模型迭代、日常使用的成本。

　　在实际装配测试中，这套结构的主销后倾角设置为6度，主销内倾角设置为8度，匹配常规的RC车壳安装位置之后，高速行驶时的回正力矩足够，不需要额外加装转向回正弹簧，转向过程中的阻力也控制在合理范围内，不会给舵机带来额外的负载。车轮的上下跳动限位做了软接触设计，摆臂运动到上下极限位置的时候会接触到车架上预留的橡胶缓冲垫安装位，用户可以根据自己的需求加装不同硬度的缓冲垫，调整悬挂的软硬特性，适配不同的路面场景。整个前端系统与车架主体的连接采用了四颗M3螺丝的固定方式，连接面做了定位凸台，安装的时候不需要反复调整对位，只要把凸台卡入车架对应的定位槽就能保证安装位置的精度，避免因为安装偏差导致的转向不顺、轮胎偏磨等问题。
