立式农用农药搅拌混合罐体结构

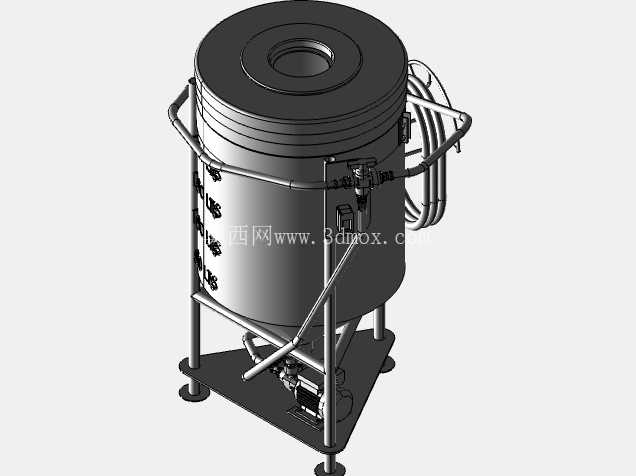

　　这款立式搅拌设备主要面向大田植保、果园施药等农业作业场景，作为喷药作业前的药液混配载体使用，可完成农药原液与水的均匀混合，也可适配水溶性肥料、叶面肥的溶解搅拌工序，避免药液浓度不均导致的药害或防效不足问题。设备整体采用立式锥底结构设计，上部为圆柱形储液腔体，下部收缩为锥斗形出料段，这种结构能最大限度减少罐内残液留存，排液时无需额外设置扫舱结构，锥底角度经过核算，可保证混合完成的药液在自重作用下完全排出，不会在罐底形成沉积死角。罐体外部设置环形支撑框架，采用不锈钢管材弯制焊接成型，框架与罐体之间通过卡箍结构固定，既可以在设备转运过程中保护罐体不受磕碰，也可作为人员操作时的扶手，同时框架上预留了管线固定位，外接的输液管路、线缆均可沿框架排布，避免作业过程中管线晃动剐蹭。罐体顶部设置圆形投料口，投料口带翻边结构，可适配密封盖安装，投料时可直接将农药原液、清水从顶部注入，密封盖合上后可防止搅拌过程中药液溅出，也能避免作业过程中杂物落入罐内污染药液。

　　罐体侧面设置多组快装接头，分别对应进液、出液、回流管路接口，接口位置根据作业流程排布，进液口设置在罐体上部，可在进水过程中形成初步水流冲击，辅助粉剂类农药的初步分散；出液口设置在锥斗最底端，直接连接输送泵入口，保证供液顺畅；回流口设置在罐体中下部，可将输送泵输出的部分药液导回罐内，形成循环搅拌流场，提升混合均匀度。罐体底部的支架采用方形底板加可调支脚结构，四个支脚带螺纹调节结构，可根据放置地面的平整度调整高度，保证设备放置水平，避免搅拌过程中出现偏重晃动；底板上预留了泵体安装位，配套的输送泵直接固定在底板上，缩短了泵与罐体出液口的连接距离，减少管路沿程损失，同时泵体位于锥斗下方，可实现一定程度的自吸，减少灌泵操作步骤。

　　搅拌系统的管路排布沿罐体外部框架设置，采用硬管加软管结合的方式，固定段采用不锈钢硬管保证结构强度，活动段采用耐腐软管方便拆装维护，管路上设置的阀门可分别控制进液、出液、回流的通断，也可调节回流流量大小，根据不同粘度的药液调整搅拌强度。设备的安装边界需要考虑作业场景的通行需求，整体外径控制在常规农用运输车辆的货箱宽度范围内，可直接固定在农用三轮车、拖拉机后置悬挂架或者植保无人机的加药站点平台上，整体高度适配人工投料的操作高度，无需额外搭建操作平台，操作人员站在地面即可完成投料、阀门操作等工序。

　　设计过程中重点考虑了农用场景的耐腐蚀性要求，所有与药液接触的部件均采用耐农药腐蚀的材质，外部框架做了防锈处理，可适应田间高湿度、多扬尘的作业环境；同时结构上尽量减少易损部件，没有复杂的传动结构外露，降低田间作业的故障概率，日常维护仅需要定期清理罐内残留、检查管路密封即可，不需要复杂的保养工序。在流场设计上，通过回流搅拌的方式替代传统的内置搅拌桨，避免了搅拌桨轴封处的漏液问题，也减少了搅拌桨缠绕杂物的风险，回流口的喷射角度经过调整，可在罐内形成环形旋流，带动整罐液体转动，无论是液态农药还是可湿性粉剂，都能在短时间内混合均匀，不会出现粉剂沉底的情况。罐体侧壁设置的液位观察结构，可直观看到罐内液位高度，方便操作人员控制配液量，避免加液过量溢出。
