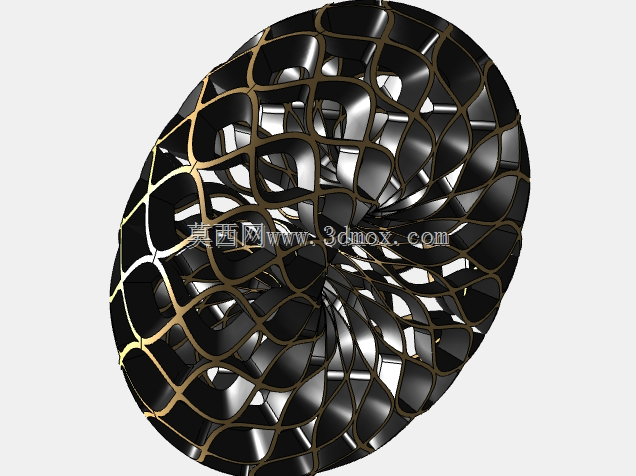

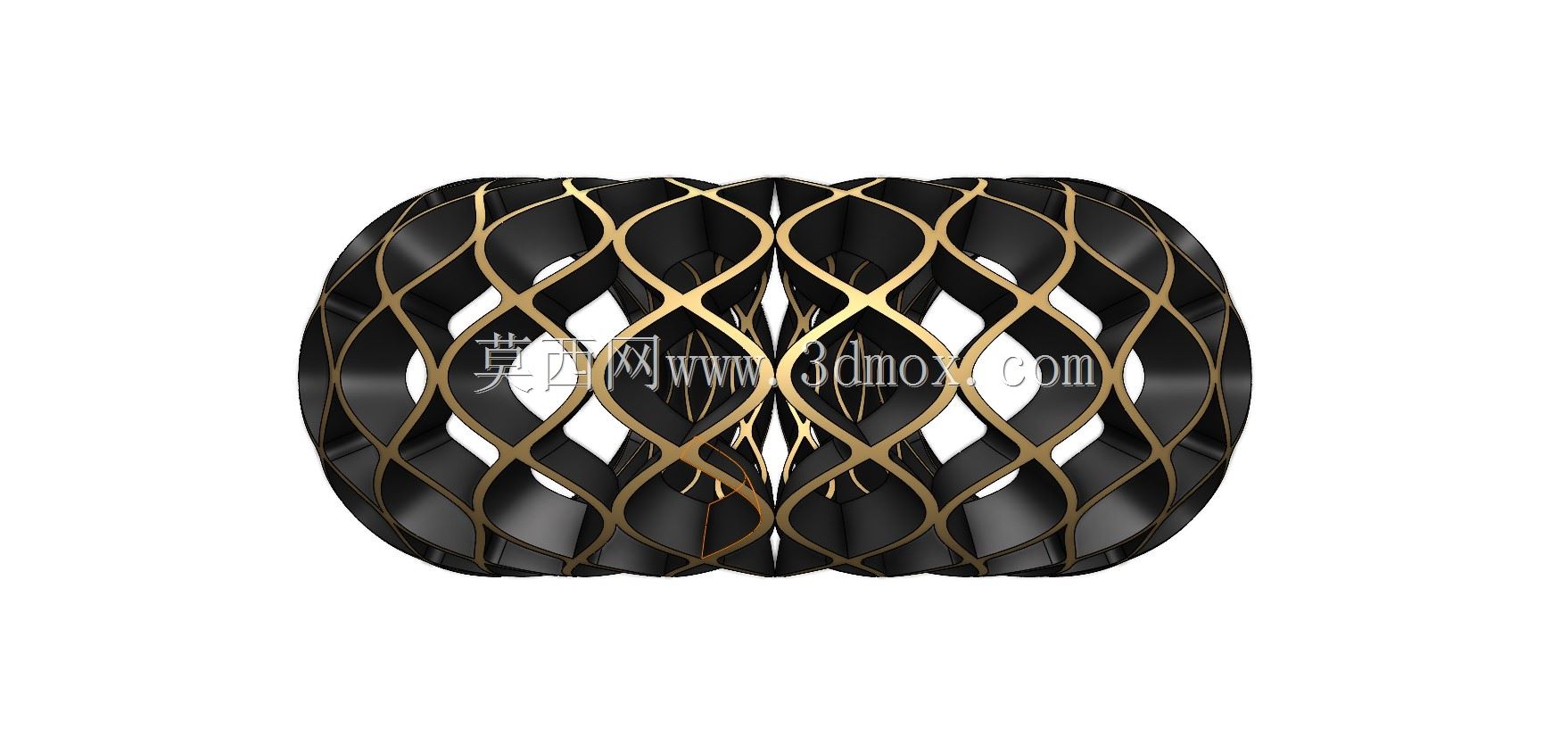

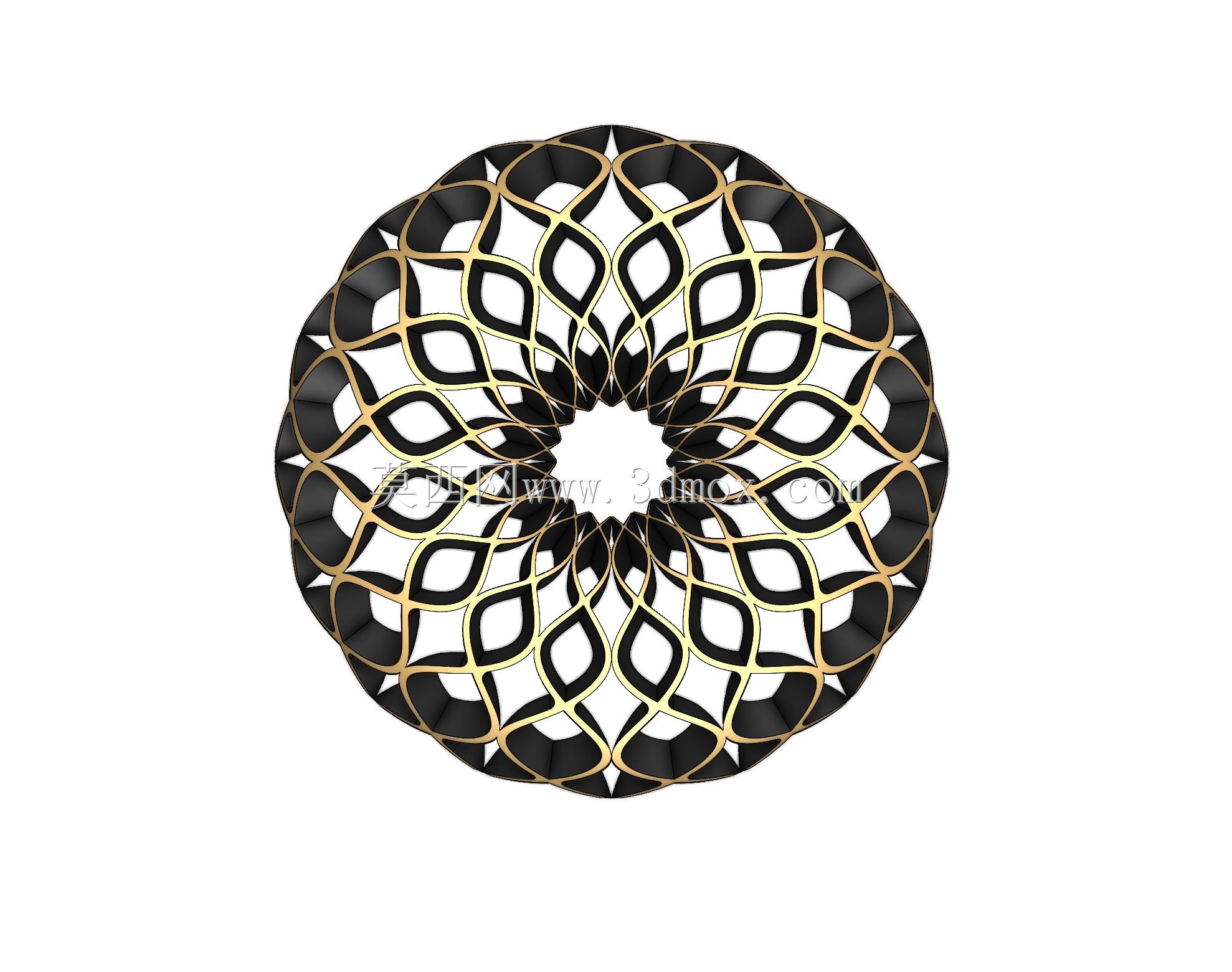

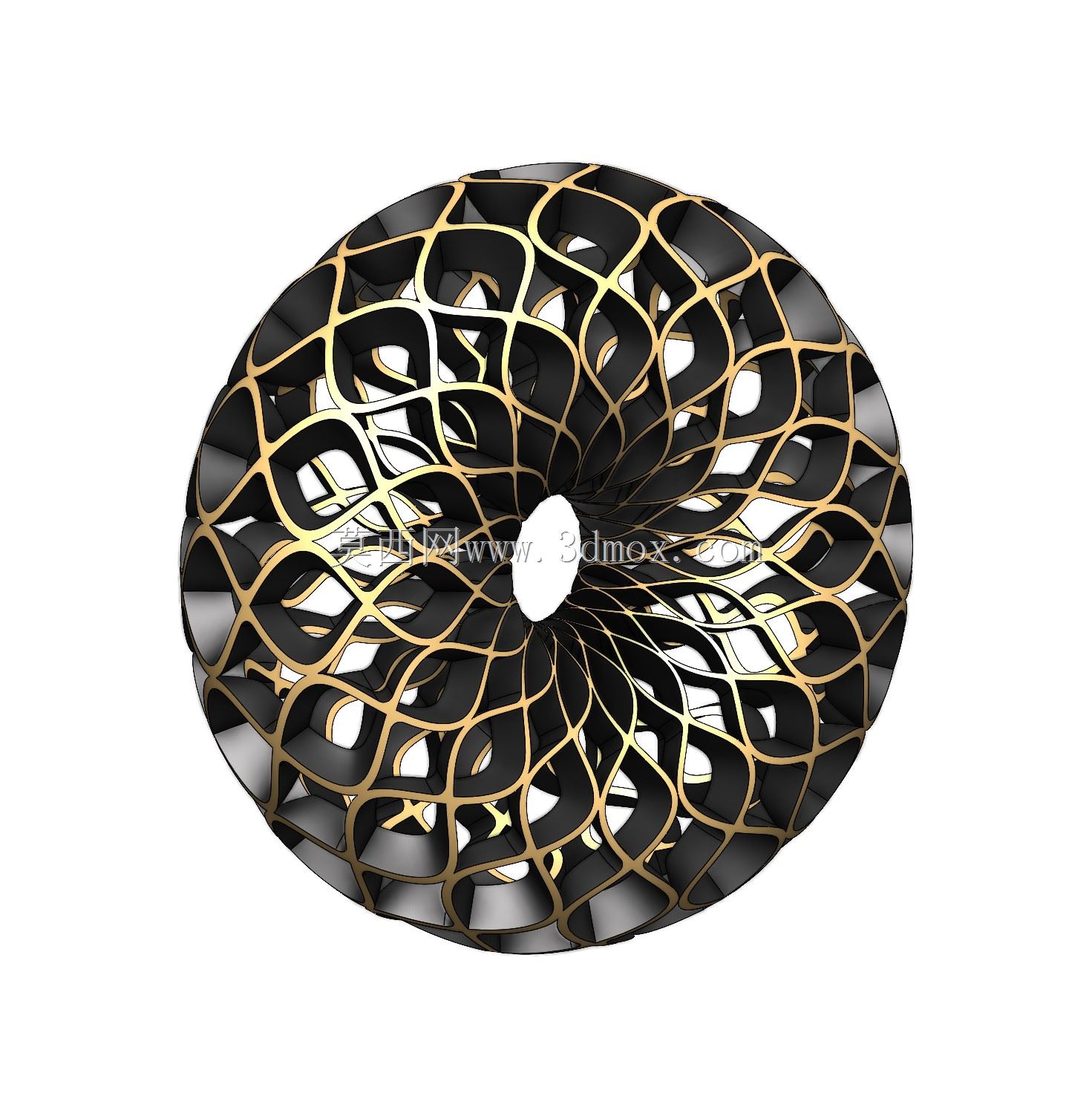

镂空环形交织花纹装饰结构设计

　　这类环形镂空交织结构，最初接触是在高端流体管路的消声整流段设计中，当时做减压阀出口的稳流构件，需要兼顾通流面积、结构刚度与紊流破碎效果，传统直孔整流网在高压差工况下容易出现应力集中断裂，而这种多向交织的镂空构型，能让流体在通过时沿曲面纹路多次分流折转，既不会产生过大的流阻，又能把出口的紊流脉动降低40%以上，当时做流场仿真的时候，对比过直孔、斜孔和这种交织构型的压力损失，交织结构的压损仅比同通流率直孔高7%，但消声效果提升非常明显，很适合用在对管路振动和噪声有要求的供气、供液系统中。

　　后来在工业外观装饰件的设计里也常碰到这类构型，比如高端设备的通风防护罩、灯具的散热外罩，还有文创类的金属装饰摆件，都需要这种兼具结构强度和视觉美感的造型。做这类结构设计的时候，首先要确定安装边界，环形构件的内径要匹配内部穿过的管路或者发光组件的外径，单边预留1.5-2mm的安装间隙，外径要根据安装位的沉槽尺寸确定，通常比沉槽内径小0.3-0.5mm，方便装配时的公差补偿，厚度方向要根据使用场景调整，如果是流体整流用，厚度一般取通流孔最小宽度的1.2-1.5倍，保证结构的抗冲击强度，如果是装饰散热用，厚度可以取到2-3mm，兼顾散热面积和结构刚性。

　　设计思路上，这类交织结构不能直接用阵列特征硬堆，那样出来的纹路衔接处会有尖锐的棱边，不仅容易应力集中，加工的时候也会出现刀具干涉。首先要做单组交织单元的曲面构建，先绘制中心基准圆，在基准圆上按等分角度确定每组交织筋条的起始点，筋条的截面采用带圆角的矩形，圆角半径取筋条厚度的0.2倍，避免锐边。然后通过曲面扫掠做出单组筋条的形态，注意筋条在环形路径上的扭转角度，要保证相邻两组筋条在交叉位置是平滑贴合的，不能出现面与面的穿插，这一步需要反复调整扫掠路径的曲率，让交叉位置的过渡自然，没有突兀的折角。

　　完成单组单元后，用圆周阵列生成整圈的结构，这时候要注意阵列的角度公差，因为筋条是交叉排布的，阵列角度偏差超过0.1度就会出现相邻筋条的错位，要么出现缝隙要么出现重叠，所以阵列前要把单组单元的基准完全约束到中心轴上，避免阵列时出现基准偏移。阵列完成后，要做整体的布尔合并，把所有筋条合并成一个实体，然后对所有的交叉位置做圆角过渡，圆角半径不能太大，不然会堵死通流的镂空区域，一般取筋条厚度的0.15倍就足够，既能消除应力集中点，又不会影响通流或者视觉效果。

　　实际应用中还要考虑加工工艺的适配，如果是采用金属3D打印制作，要注意添加支撑的位置，所有朝下的悬空面如果倾斜角度小于45度，都要添加易拆除的网格支撑，避免打印时出现塌边，尤其是镂空区域的内侧曲面，支撑要做成分散的点状，不要整面铺，不然后处理的时候很难打磨干净。如果是采用五轴铣削加工，要提前规划刀具路径，因为交织结构的内侧有很多半封闭的曲面，要选用长颈的球头刀，加工时的进给速度要比普通平面加工低20%，避免刀具震颤导致表面出现振纹。如果是做塑料注塑件，要注意脱模斜度，所有沿脱模方向的筋条面都要取1-1.5度的脱模斜度，交叉位置的倒扣要做镶件结构，避免脱模时拉伤构件表面。

　　在做结构强度校核的时候，不能只看整体的静应力，还要重点校核筋条交叉位置的交变应力，因为不管是流体脉动还是设备运行的振动，都会在交叉位置产生应力集中，仿真的时候要把约束加在安装边的位置，加载对应工况的压力或者振动载荷，确保最大应力值低于材料屈服强度的30%，如果是用在流体管路中，还要做流固耦合仿真，看流体脉动下结构的共振频率，要让结构的固有频率避开流体脉动的主频，避免长期运行出现疲劳断裂。

　　这类结构还有一个优势是轻量化效果明显，和同等刚度的实心环形构件相比，镂空交织结构的重量能降低60%以上，在对重量有要求的航空航天配套设备、移动设备外罩上，这个优势非常突出，而且镂空的结构能大幅提升散热面积，用在发热设备的外罩上时，自然对流的散热效率比同尺寸的开孔平板高35%左右，因为交织的筋条能引导空气在镂空区域形成紊流，带走更多的热量。

　　做这类设计的时候最容易踩的坑是只关注外观效果，忽略实际的装配和加工可行性，之前有同行做类似的装饰罩，只追求纹路的视觉复杂度，把筋条做的太细，厚度不到1mm，结果3D打印出来之后，搬运的时候稍微受力就断了，还有的把镂空区域做的太小，后处理的时候打磨工具伸不进去，打印残留的支撑拆不干净，表面质量很差。所以设计初期就要把加工工艺、安装方式、使用载荷都考虑进去，在视觉效果和工程实用性之间找到平衡点，不能为了造型牺牲结构的可靠性。
