阶梯式多槽传动皮带轮结构设计

　　在常规工业传动场景里，带传动始终是中小功率动力传递环节里占比极高的结构形式，尤其是多工况变传动比需求的设备上，固定槽宽的单槽带轮往往无法适配不同转速输出的调整需求，这款阶梯式多槽带轮的设计，正是针对这类需要在不更换带轮的前提下调整传动比、改变皮带安装位置的使用场景开发。从实际应用场景来看，这类带轮常出现在小型农用加工设备、台式变速钻床、小型输送线的动力端，以及部分需要手动调整输出转速的轻工机械上，操作人员不需要拆卸带轮、不需要重新校准电机轴同轴度，只需要将三角带移动到对应直径的轮槽内，就能快速获得不同的传动比，相比更换带轮的调整方式，能减少60%以上的停机调整时间，也降低了备件储备的成本。

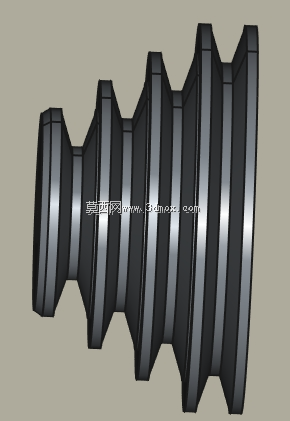

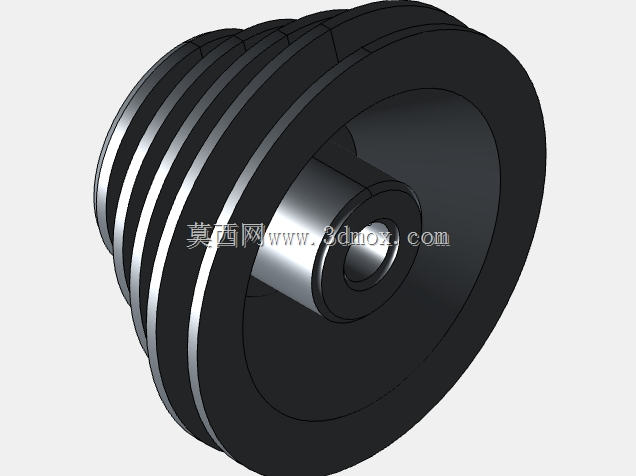

　　从结构功能特性来看，这款带轮采用同轴多阶梯槽的一体式结构，所有轮槽的回转中心完全重合，不存在多片组合带轮的装配同轴度误差问题，运转时的动平衡表现更稳定，高速运转下的振动量远低于拼接式结构。每个轮槽的槽型角度都匹配标准三角带的楔角，槽壁的加工粗糙度控制在Ra1.6以内，能保证皮带和槽壁的接触面积达到设计要求，减少传动过程中的打滑损耗，同时降低皮带的异常磨损速率。相邻轮槽之间的挡边厚度经过强度校核，在传递额定扭矩的情况下，挡边不会出现侧向变形，避免皮带运行时脱槽的风险。带轮的中心孔采用标准直孔配合键槽的连接形式，适配常规的圆柱轴伸安装，键槽的位置和尺寸符合通用传动件的公差要求，不需要额外定制连接轴就能直接装配到现有设备的动力输出轴上。

　　设计过程中，首先要明确的是各阶梯槽的直径差，需要匹配常用的传动比梯度，相邻槽的直径差对应的转速变化控制在合理区间，避免调速时转速跳变过大导致设备负载突变。轮槽的深度设计需要兼顾皮带的嵌入深度和带轮的整体壁厚，最内侧小直径槽的底部到中心孔外壁的厚度要满足扭矩传递的强度要求，避免长期负载下出现轮毂开裂的问题。带轮两端的外侧挡边高度要高于所有轮槽的顶部，防止皮带在最外侧槽运行时受侧向力脱出。整体的重量分布经过优化，轮毂部分的厚度均匀，轮辐部分和轮槽部分的壁厚差控制在合理范围，减少铸造或机加工过程中的应力变形，后续做动平衡校正时不需要去除过多材料就能达到G6.3的平衡精度等级，满足常规工业设备1500转/分钟以内的运转要求。

　　从安装边界尺寸来看，这款带轮的轴向总长度适配常规的轴伸长度，安装时不需要额外加装过长的轴套，也不会因为轴向尺寸过大和设备端盖、轴承座产生干涉。最大直径的轮槽外圆尺寸经过核算，在安装到对应中心高的电机上时，带轮外圆和设备安装底座之间留有足够的安全间隙，不会出现运转时刮蹭底座的问题。各轮槽的轴向位置经过排布，当皮带移动到任意一个槽位时，皮带的平面度都能保持在允许的偏差范围内，不会因为带轮槽的轴向错位导致皮带偏磨，延长皮带的使用寿命。中心孔的公差采用H7级精度，和标准k6公差的电机轴配合时，既能保证装配时的顺畅度，又能避免运转时出现轴孔配合松动的问题，键槽的宽度公差符合通用传动件的标准，平键安装后侧面的贴合面积能达到80%以上，保证扭矩传递的可靠性。

　　在实际选型使用时，需要注意每个槽位对应的许用传递功率，小直径槽的包角更小，许用传递功率要低于大直径槽，选型时要根据设备的实际负载匹配对应的槽位，避免小槽位传递过大功率导致皮带打滑或者带轮过载损坏。安装时要保证两带轮的端面平行度，所有槽位的中心平面要和从动轮的对应槽位对齐，尤其是使用内侧小直径槽时，要重新调整电机的安装位置，保证皮带的张紧力在合理区间，避免张紧力过大导致轴承受力异常，或者张紧力不足出现打滑丢转的问题。日常维护时，只需要定期检查槽壁的磨损情况，当槽壁出现明显的凹陷、磨损量超过1mm时，就需要更换带轮，避免皮带嵌入槽底导致传动效率下降，同时要注意避免带轮接触油污，防止橡胶皮带被腐蚀老化。
