工业用直线振动筛分输送设备结构设计

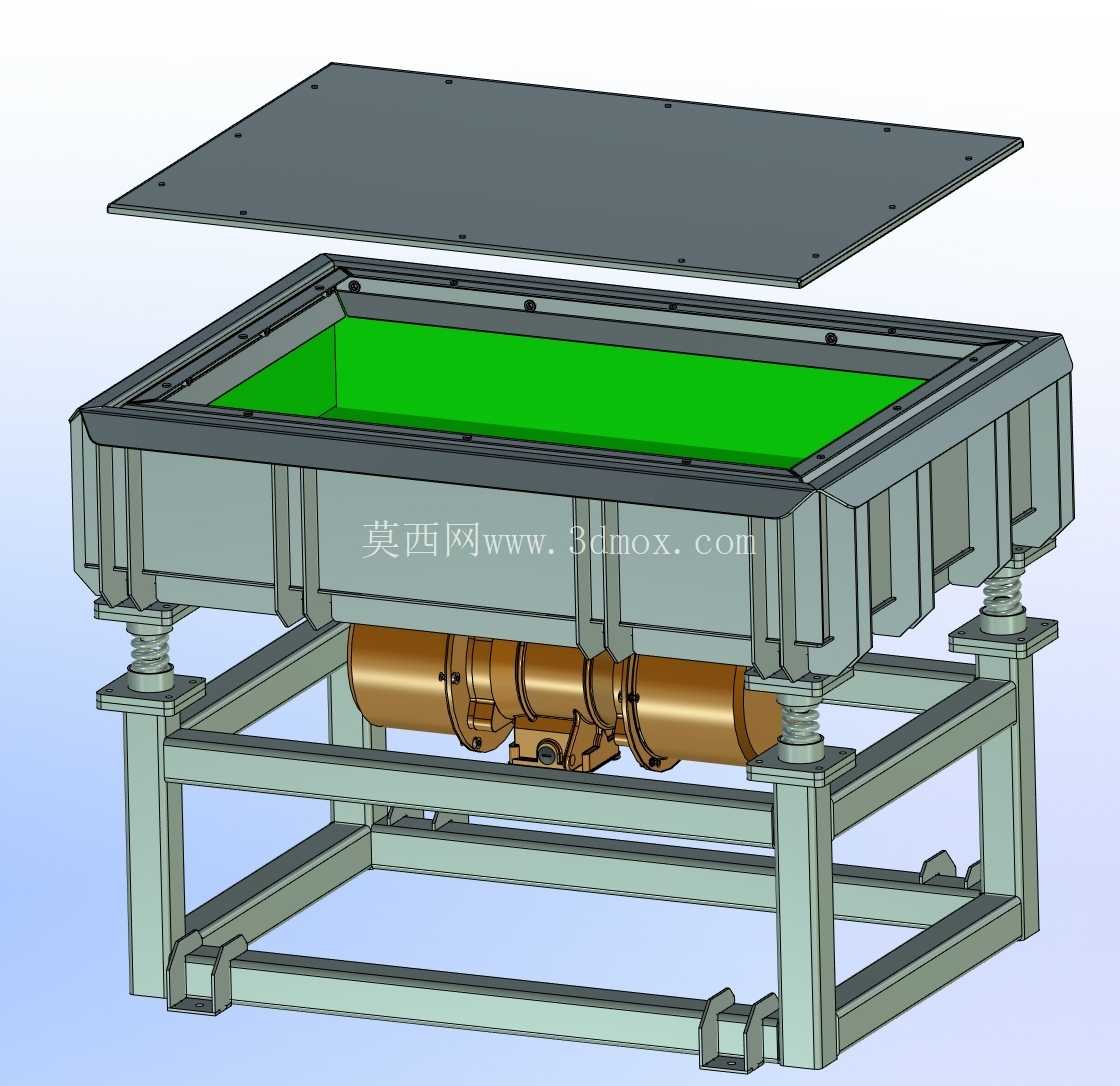

　　在散料处理的工业现场，这类直线振动结构的应用覆盖了从建材骨料分级、粮食清选去杂、化工粉料均化到铸造砂落砂处理的多个场景，不同于靠重力自流的溜槽结构，它通过可控的定向振动给物料施加规律的抛送力，既可以完成不同粒径物料的筛分分级，也能实现短距离的均匀给料，避免物料在料仓出口起拱卡料。从结构组成来看，整套设备的核心受力框架采用型钢焊接成型，底部支腿通过膨胀螺栓与混凝土地面基础固定，支腿与上部料槽之间布置的圆柱螺旋压缩弹簧承担了全部隔振作用，设备运行时产生的高频激振力绝大部分被弹簧形变吸收，不会传递到地面基础引发周边设备共振，这也是振动类设备区别于其他输送设备的核心设计点——激振力做内功，基础仅承受设备静载荷。

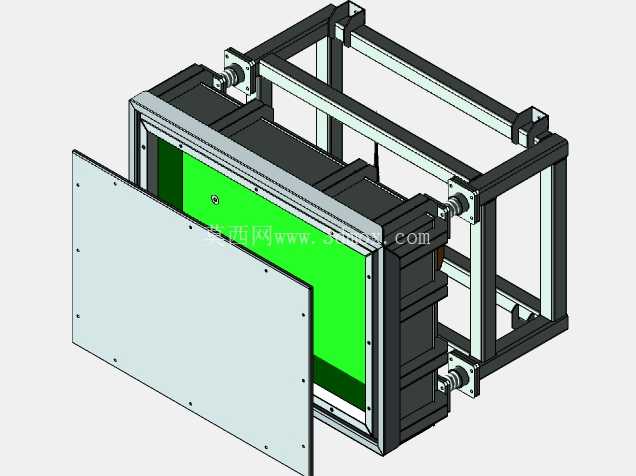

　　料槽部分采用钢板折弯拼焊结构，槽体内衬可根据输送物料的磨琢性更换不同材质的衬板，比如输送石英砂这类高磨蚀性物料时会加装耐磨橡胶衬板或高锰钢衬板，输送食品级物料时则更换为食品级聚氨酯衬板，槽体上部的可拆卸盖板主要用于粉尘密闭，处理易扬尘粉料时盖板与槽体之间加密封胶条，对接除尘风管即可实现负压无尘作业，避免生产现场粉尘外溢。布置在料槽底部的双轴激振器是整套设备的动力源，两台偏心激振电机反向同步运转时，横向方向的离心力会相互抵消，纵向方向的离心力叠加后形成沿料槽长度方向的定向激振力，驱动槽体内的物料沿设定方向做连续的斜抛运动，物料在抛送过程中小于筛网孔径的颗粒会透筛完成分级，大于筛孔的颗粒则沿筛面运动到出料口排出。

　　做结构设计时首先要核算的是参振质量，包括槽体、衬板、物料、激振器的总重量，再根据处理量要求确定振动频率、振幅与振动方向角，一般散料输送用的振动设备振动方向角选30度到45度之间，振幅根据物料粒径调整，细粉料选小振幅高频率，大块物料选大振幅低频率，避免振幅过小物料无法抛送、振幅过大弹簧疲劳寿命缩短的问题。安装边界上要注意设备四周预留足够的检修空间，尤其是激振器位置要预留出偏心块调整、轴承润滑的操作空间，设备进料口、出料口与上下游设备的连接必须采用软连接，禁止刚性对接，否则振动会直接传递到上下游设备，造成结构焊缝开裂、连接螺栓松动。弹簧的选型与布置要保证每个支点的静压缩量一致，安装时需要逐个调整弹簧预压量，避免设备运行时出现扭振、料槽跑偏的问题，激振器的偏心块角度要在出厂前做同步校准，两侧偏心块的夹角偏差过大会导致横向力无法完全抵消，引发设备横向摆动。料槽的焊缝要做连续满焊处理，尤其是承受激振力的底部安装板位置，焊接完成后需要做去应力退火，避免长期交变载荷下焊缝出现疲劳开裂，筛网的压紧结构采用快拆式设计，更换不同孔径筛网时不需要拆卸槽体盖板，大幅缩短日常维护的停机时间。

　　这类振动结构相比皮带输送机、螺旋输送机，在处理高温、高磨蚀性、易黏结物料时有明显优势，没有运转的输送带、螺旋叶片等易损件，日常维护仅需要定期给激振器轴承补充润滑脂、检查弹簧是否出现断裂失效即可，设备整体运行可靠性高，对物料的适应性强，既可以水平安装实现物料的均匀输送，也可以小角度倾斜安装调整物料的输送速度，满足不同生产节拍的给料需求。在三维建模过程中，需要重点还原弹簧的装配间隙、激振器与槽体的连接螺栓分布、盖板的密封结构细节，尤其是弹簧支座的定位尺寸要与实际安装尺寸一致，避免后续做现场布置时出现支腿与基础预埋件错位的问题，料槽的折弯圆角、加强筋布置也要符合焊接结构的工艺要求，避免出现无法加工的设计结构。
