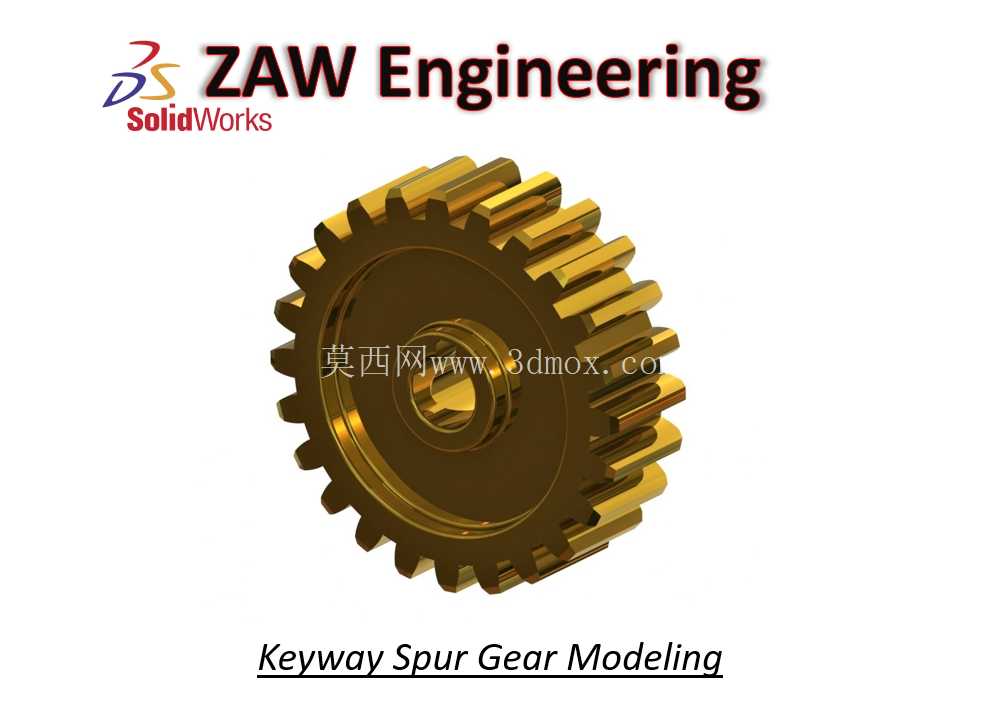

减压阀配套带键槽直齿传动轮结构

　　在流体压力调控类阀件的内部传动链路里，这类带键槽的直齿传动轮是扭矩传递的核心执行零件，常见于工业减压阀的手动调节、压力反馈联动机构中，承担着把调节端的旋转动作精准传递到阀瓣调压结构的作用，不会出现打滑导致的压力偏移问题。不同于普通光孔直齿轮，这个零件的内孔加工有标准平键槽，安装时可以和配套的调压轴通过平键实现周向固定，能承受阀件调节过程中反复正反转带来的冲击载荷，避免长期使用后轮体和轴之间出现相对转动，保障调压精度的稳定性。

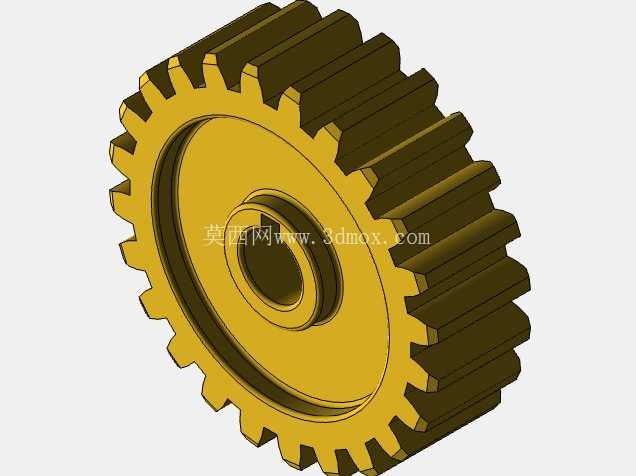

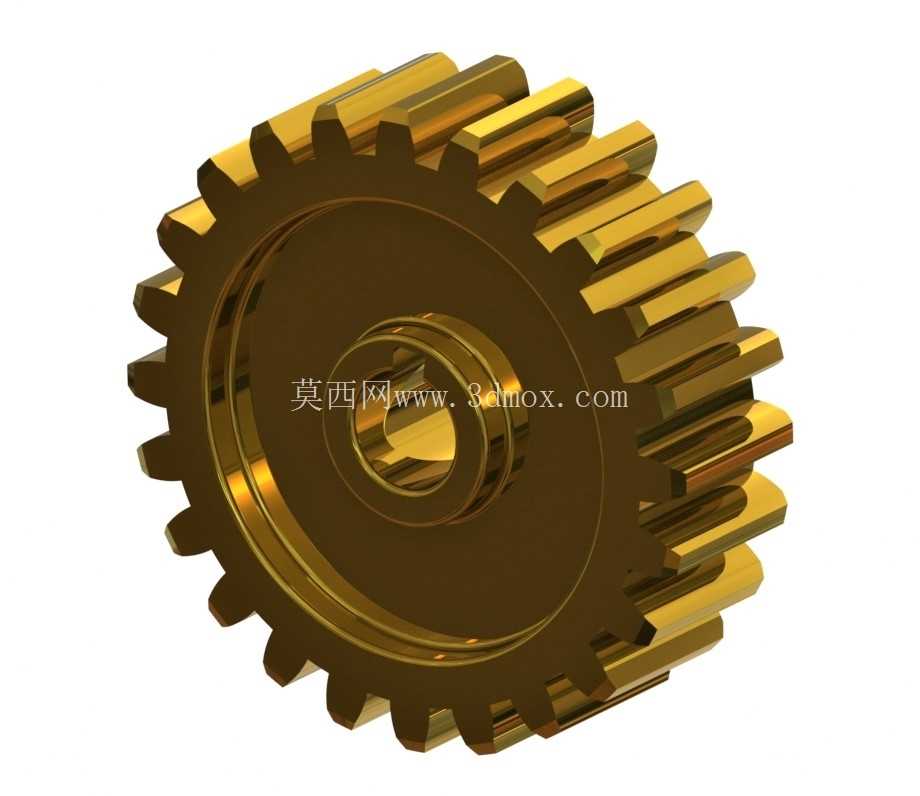

　　从结构设计逻辑来看，轮齿采用标准渐开线齿形，齿顶高、齿根圆角都做了适配低压传动场景的优化，没有过度追求重载强度而冗余增加齿厚，刚好匹配减压阀调节时所需的传递扭矩，既不会因为强度不足出现断齿，也不会因为结构过重导致调节阻尼过大。轮体中心的轮毂部分做了轴向加厚处理，键槽的长度和轮毂厚度保持一致，键槽的侧壁粗糙度、对称度都按照传动件的常规公差要求设计，安装时平键可以完全嵌入键槽，受力均匀不会出现局部应力集中。轮缘和轮毂之间的辐板采用等厚实心结构，因为这类阀件用的传动轮整体尺寸不大，实心辐板的加工工艺更简单，批量生产时的成品一致性更好，也不需要额外做减重孔来降低重量，毕竟阀件内部的安装空间足够，实心结构的抗扭刚性反而更优。

　　实际安装时需要注意，轮体的轴向定位要靠轴肩和轴用挡圈配合，齿面和相邻传动齿轮的啮合侧隙要控制在0.02到0.05毫米之间，侧隙过小会导致调节卡滞，侧隙过大则会出现调压空程，影响压力调节的响应速度。这类齿轮的应用场景不局限于减压阀，在各类小型仪表阀门、流体控制设备的手动调节机构里都能通用，只要轴径、键槽尺寸、齿形参数匹配，就可以直接替换使用。建模过程中，齿形部分是通过渐开线方程生成精确齿廓，再阵列得到全部轮齿，键槽部分是在内孔拉伸切除时直接生成，保证键槽的对称度公差，轮毂和辐板的过渡位置做了小尺寸圆角处理，避免热处理或者受力时出现应力开裂。

　　从安装边界来看，轮体的外径、齿宽、内孔直径、键槽宽度深度都有明确的尺寸约束，安装时不能和阀体内腔的其他零件发生干涉，轴向窜动量要控制在0.1毫米以内，保证齿轮啮合的接触面积达到齿面的70%以上，这样传动时的噪音更小，磨损也更均匀。日常运维中，这类齿轮不需要额外的复杂维护，只要在装配时涂抹少量润滑脂，减少齿面磨损即可，因为阀件内部的传动频率不高，正常使用寿命可以达到数万次调节循环，完全满足工业阀门的使用周期要求。不同于重载设备用的大模数齿轮，这类小模数带键槽直齿轮的精度要求更偏向于传动平稳、无卡滞，对齿面硬度的要求不需要太高，常规的45号钢调质处理就足够应对使用场景的载荷需求，不需要做渗碳淬火等额外的硬化处理，加工成本也更可控。
