封闭式单级传动齿轮箱结构设计

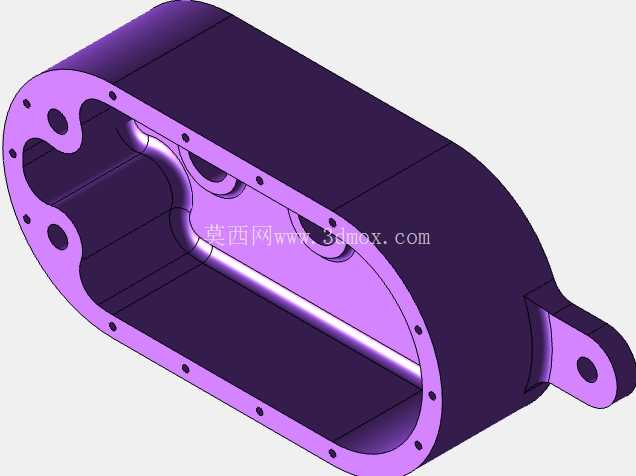

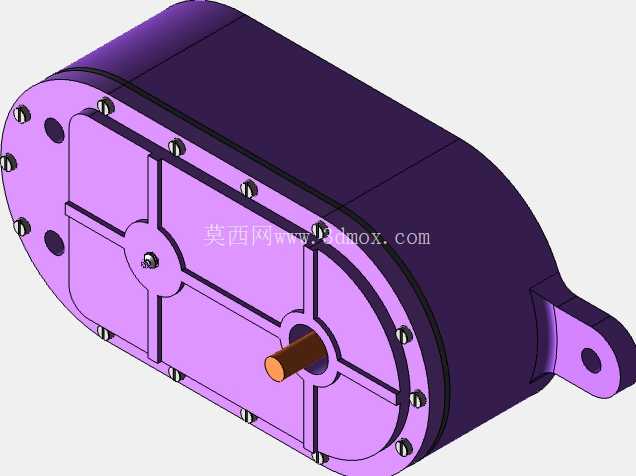

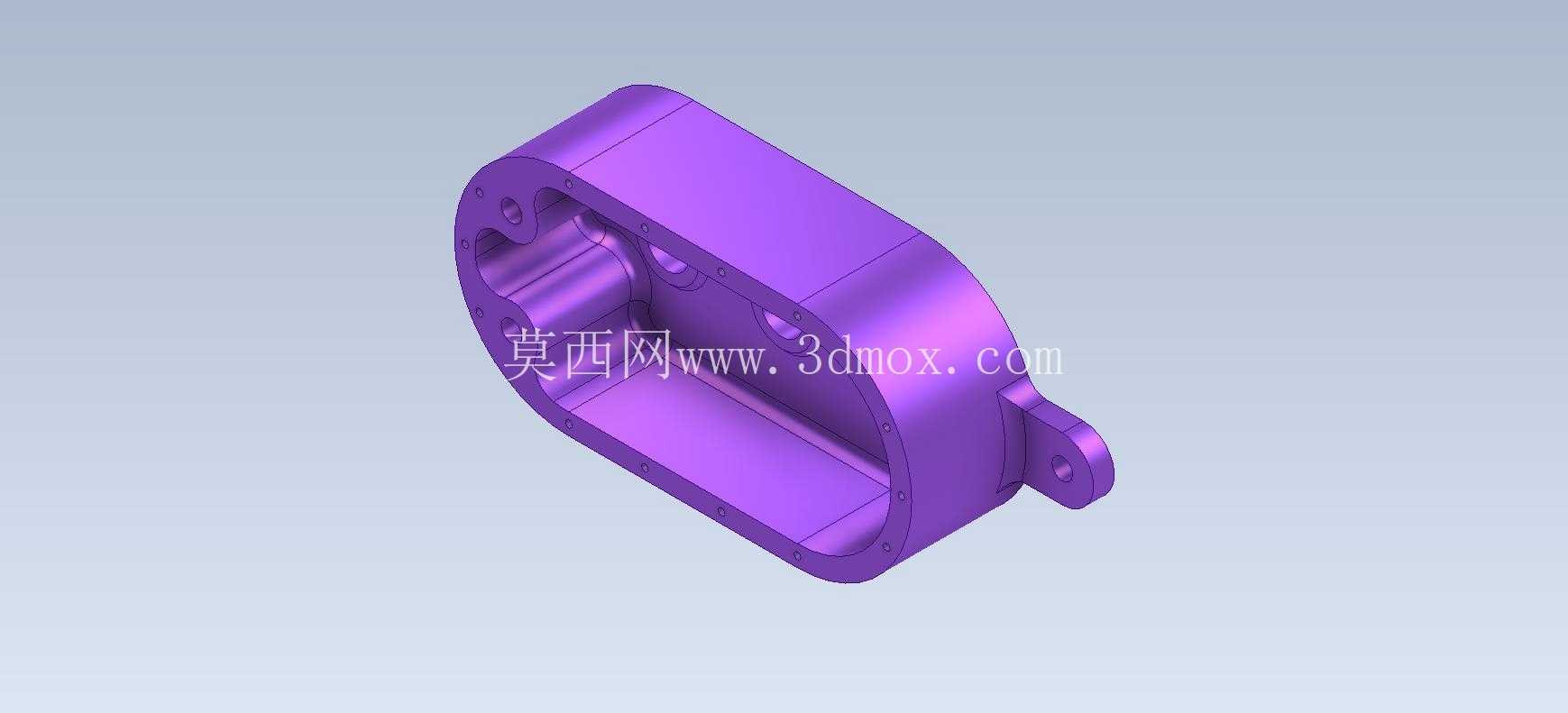

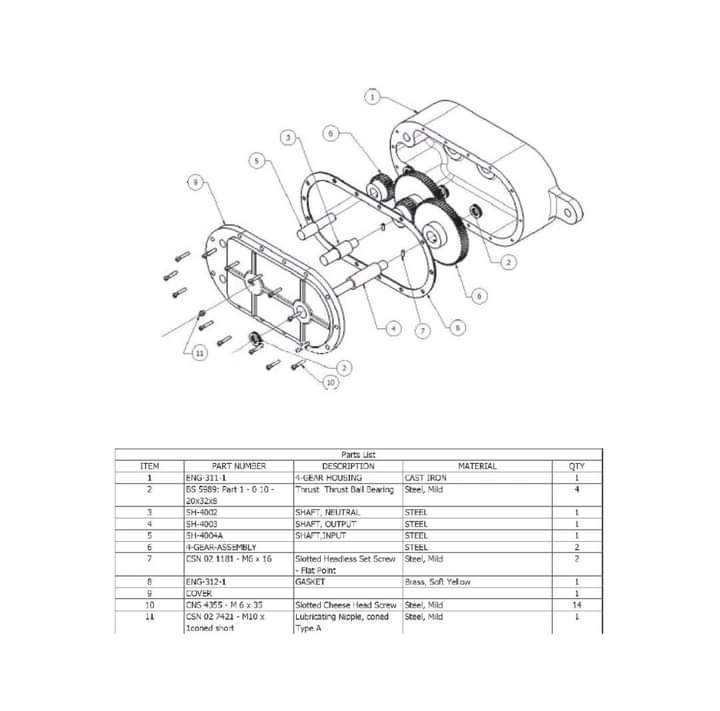

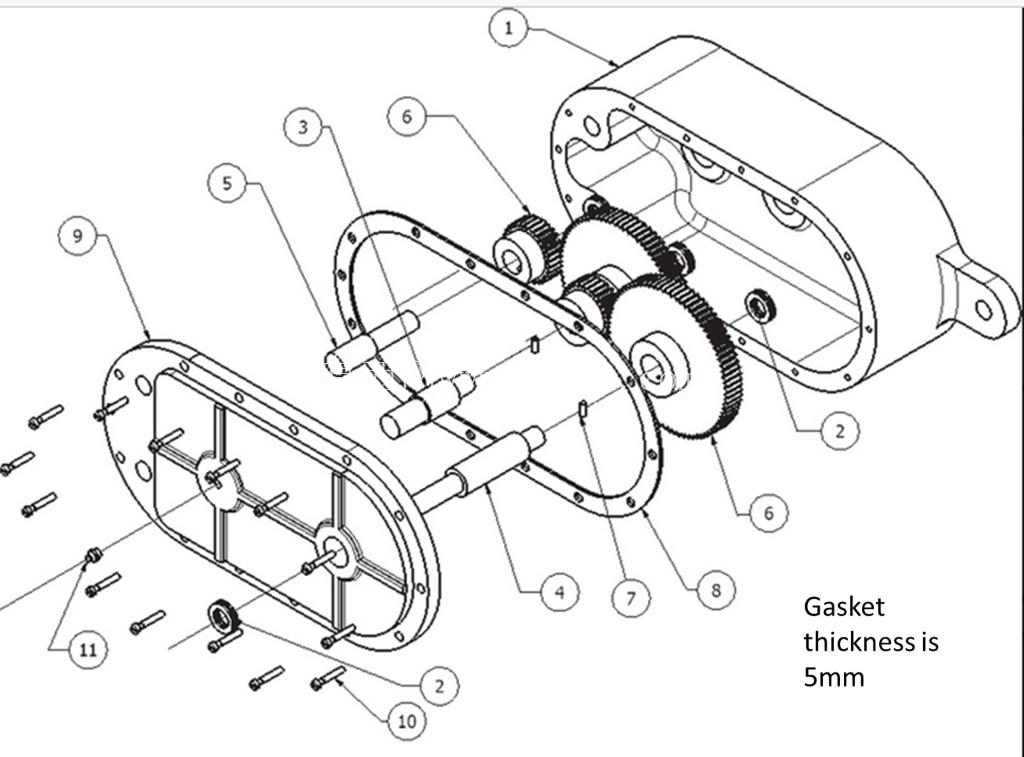

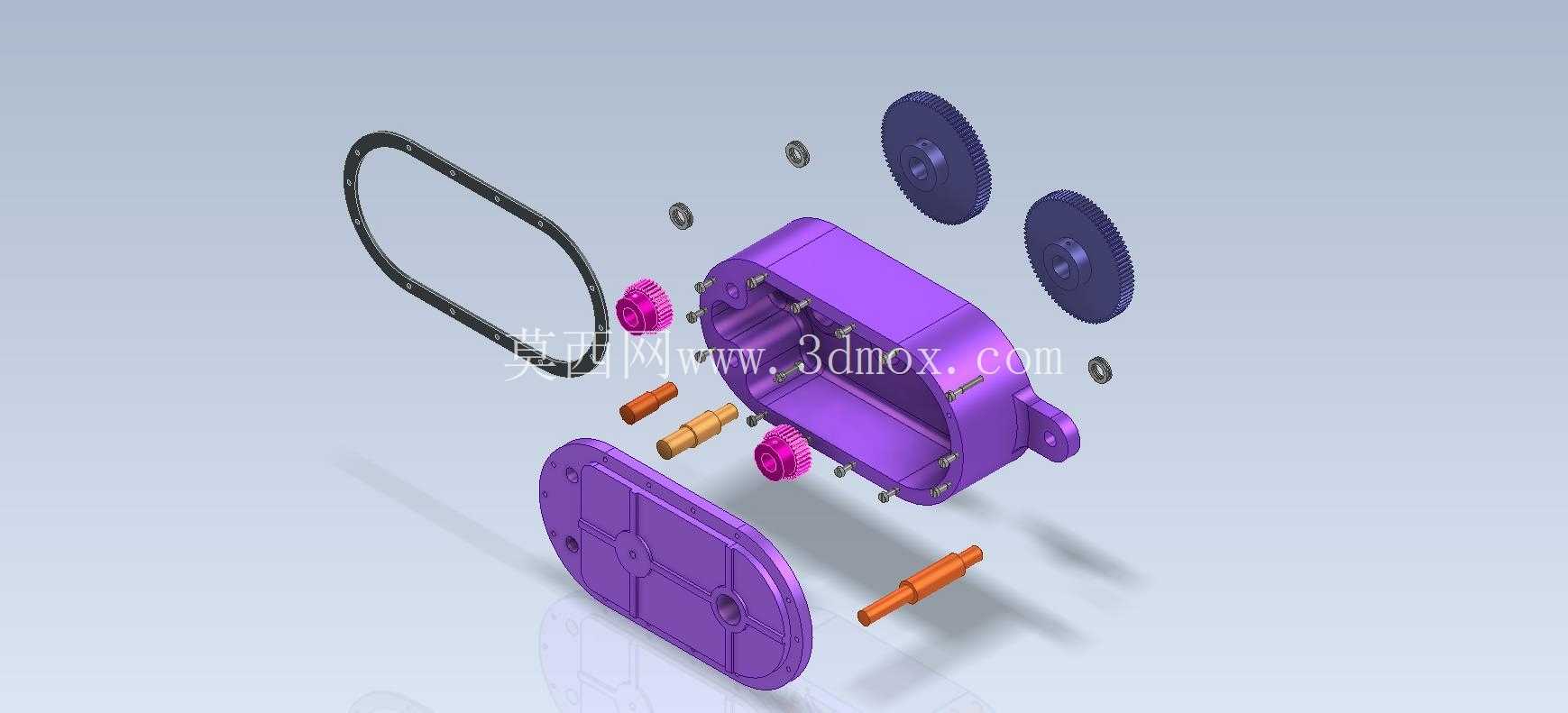

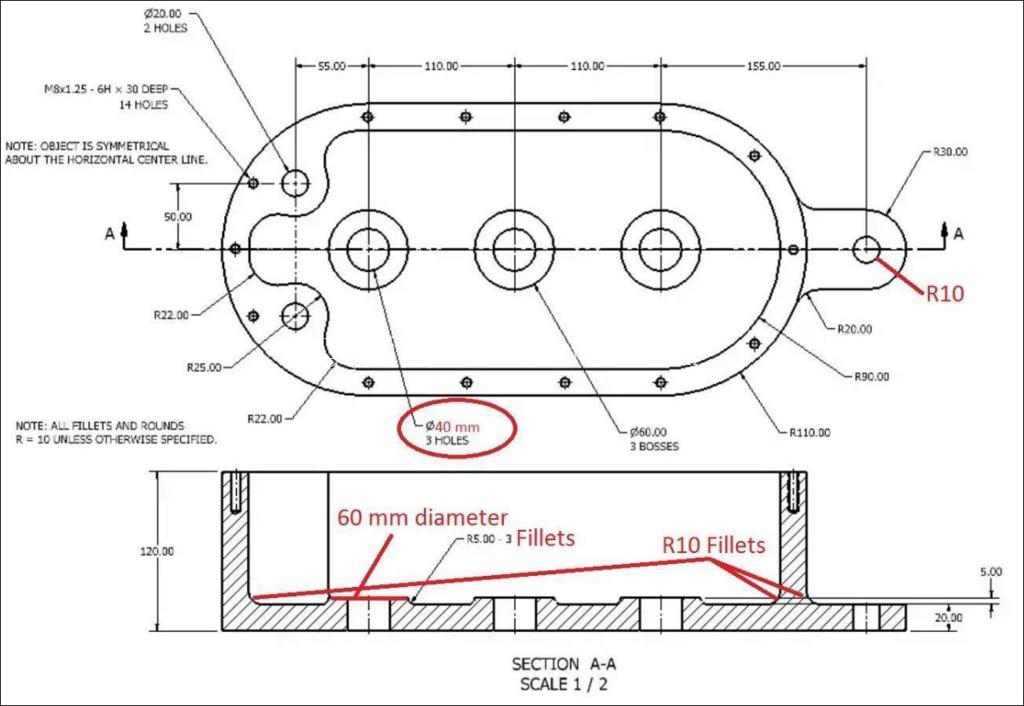

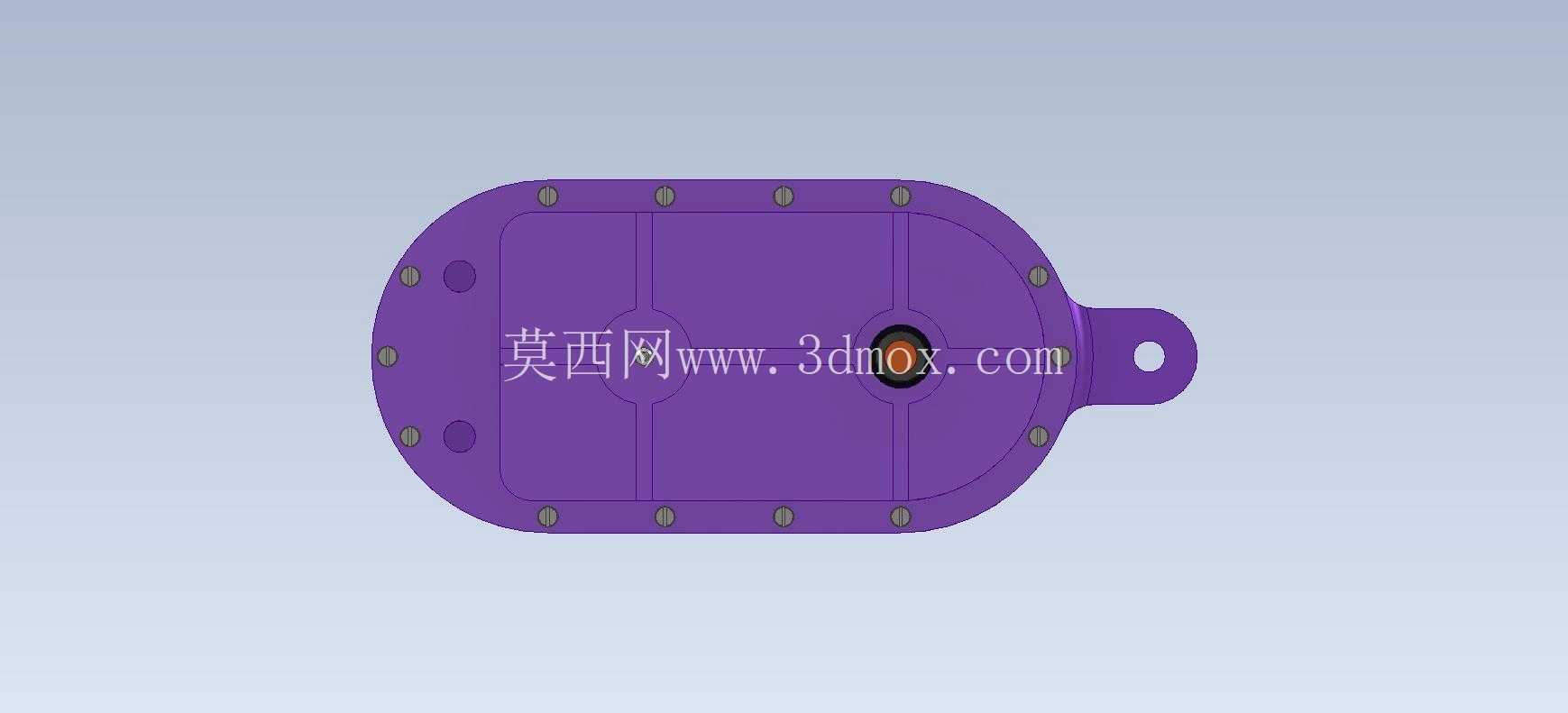

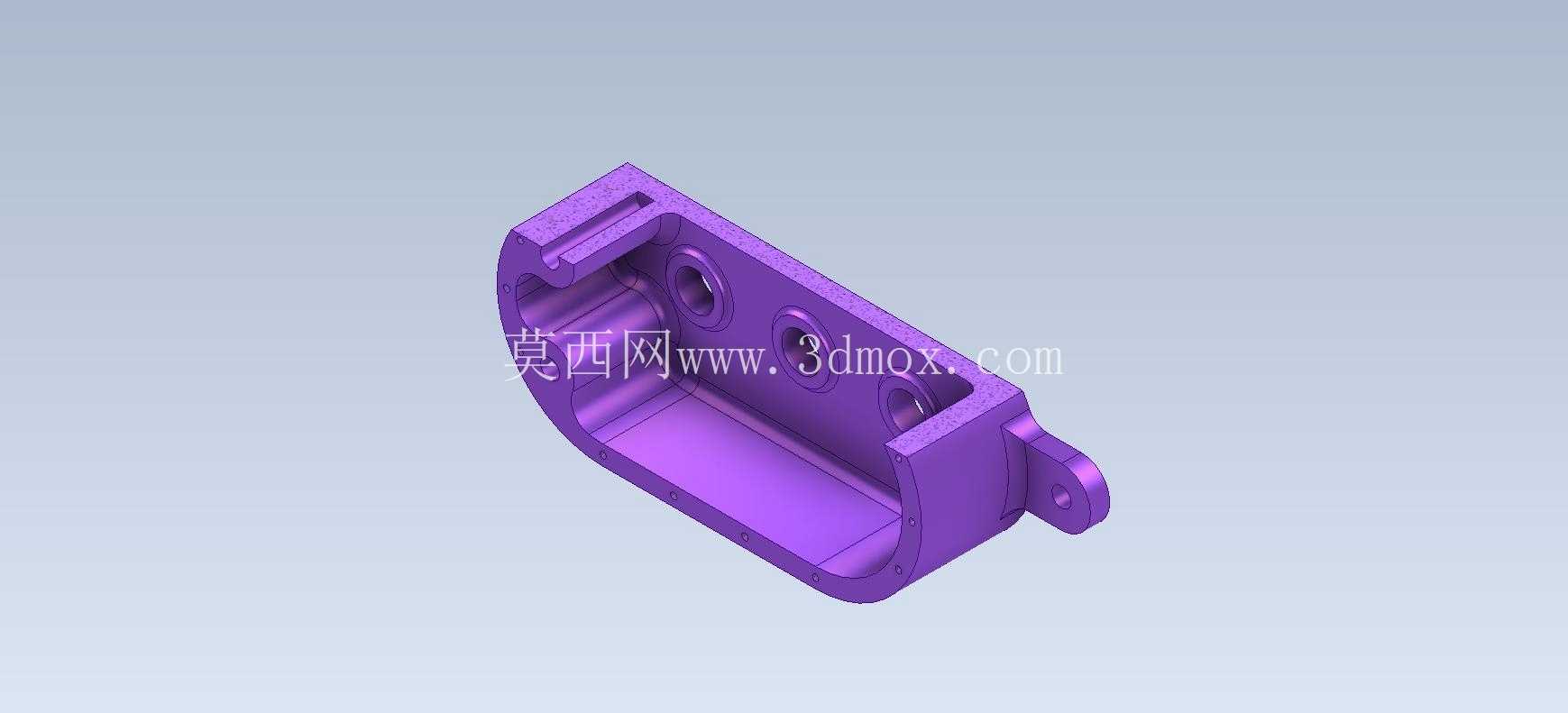

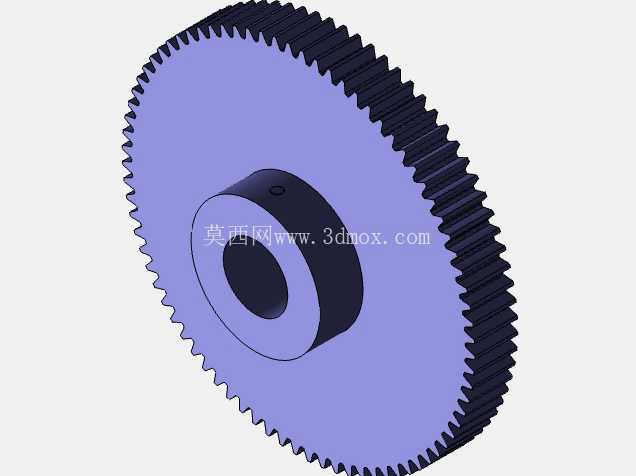

　　这款封闭式齿轮箱主要应用在中小功率的动力传输场景中，常见于小型输送设备、轻工机械的动力端、教学实训台架以及小型自动化生产线的传动单元，核心作用是匹配原动机与工作端的转速差，同时放大输出扭矩，让原动机的高转速低扭矩输出转换为工作端需要的低转速高扭矩动力，避免动力单元长期处于过载工况。从结构设计来看，整体采用剖分式箱体布局，主体腔体为容纳齿轮啮合副的封闭空间，侧边延伸出的带孔安装耳是整机的固定接口，安装时通过螺栓穿过耳座孔将箱体固定在设备机架的安装面上，安装耳的位置经过受力校核，避开了齿轮啮合的受力集中区，能保证运行时箱体不会因为啮合反力出现松动或共振。

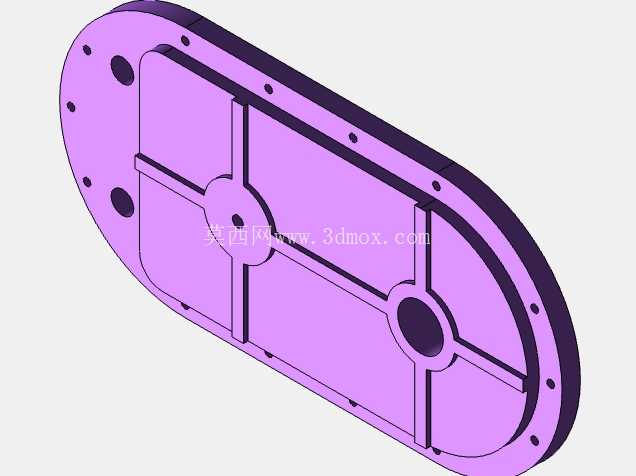

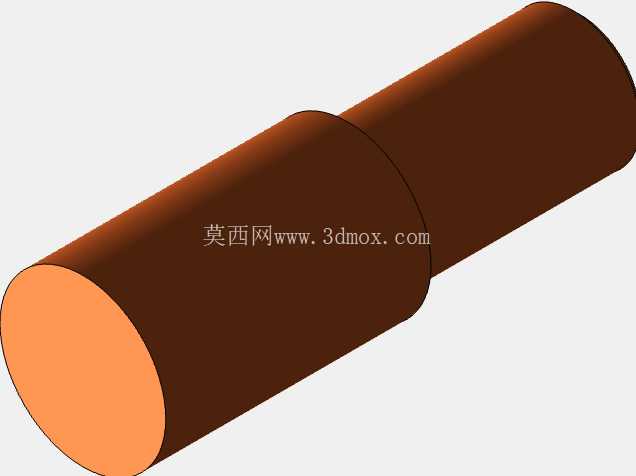

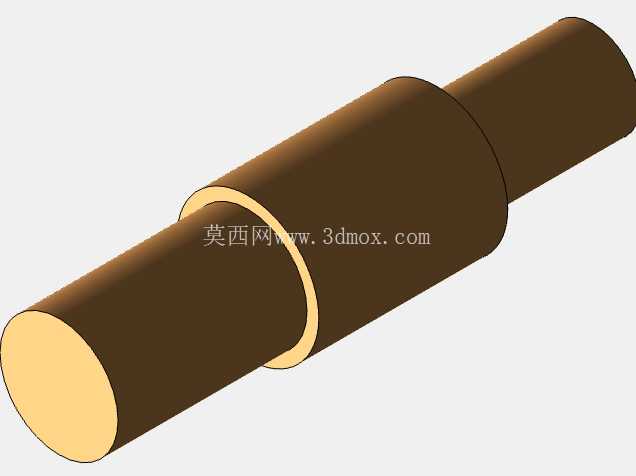

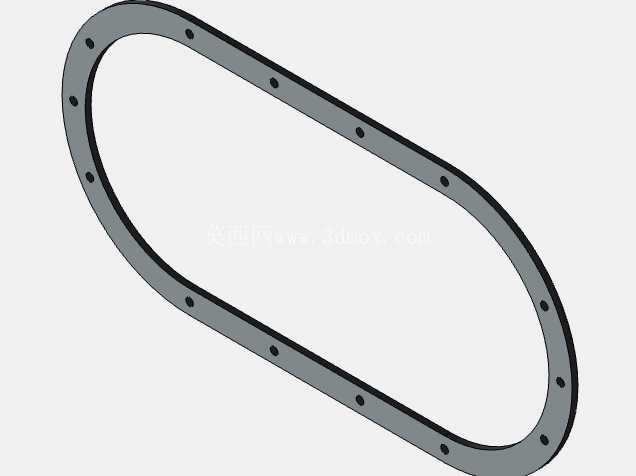

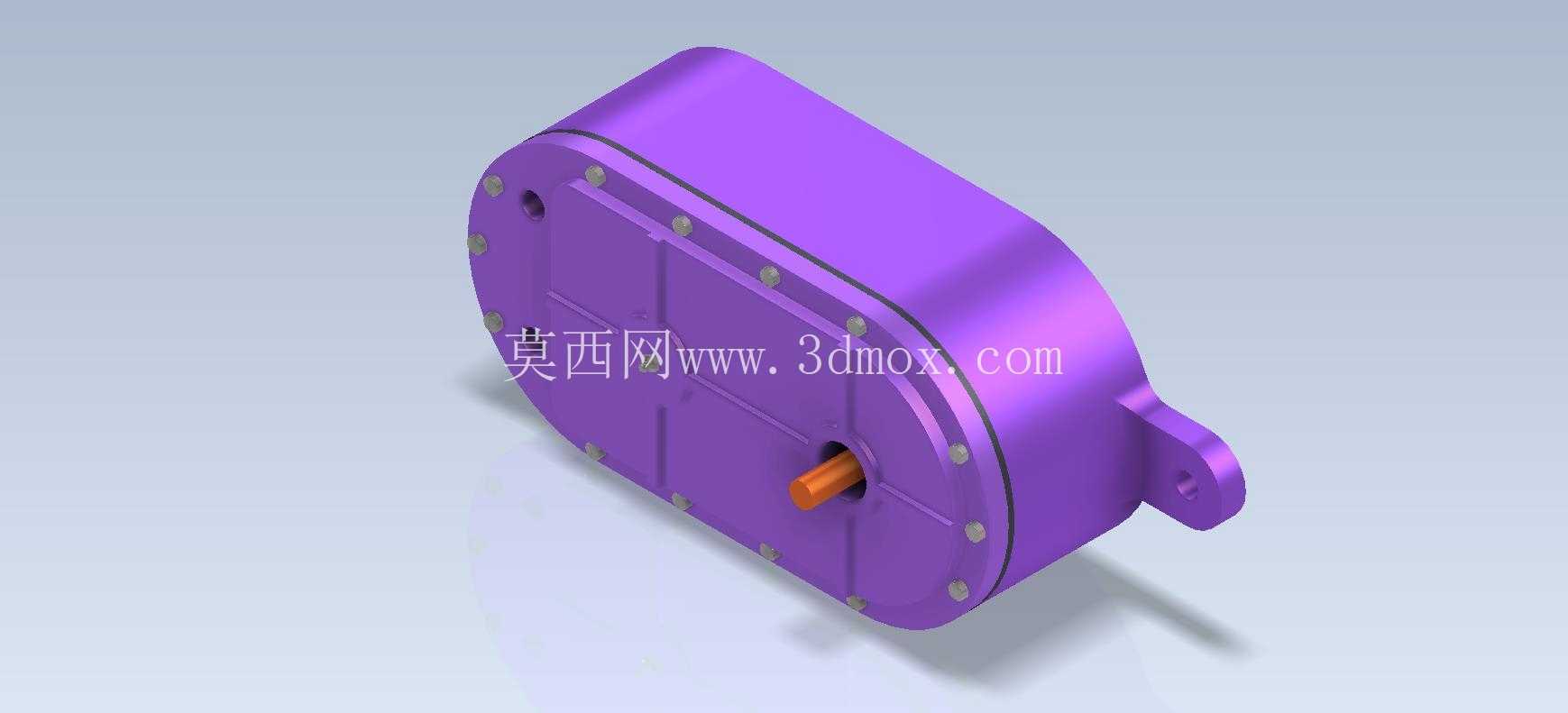

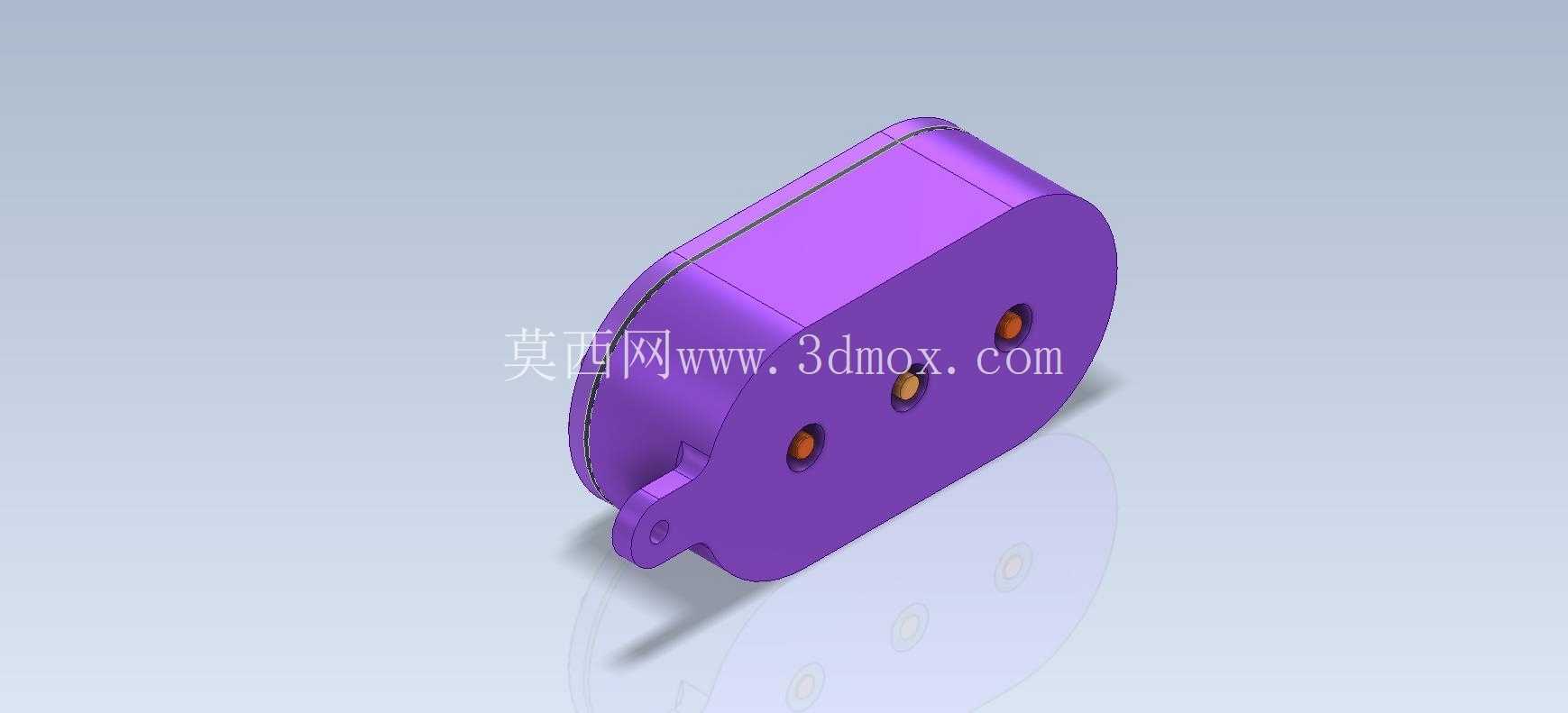

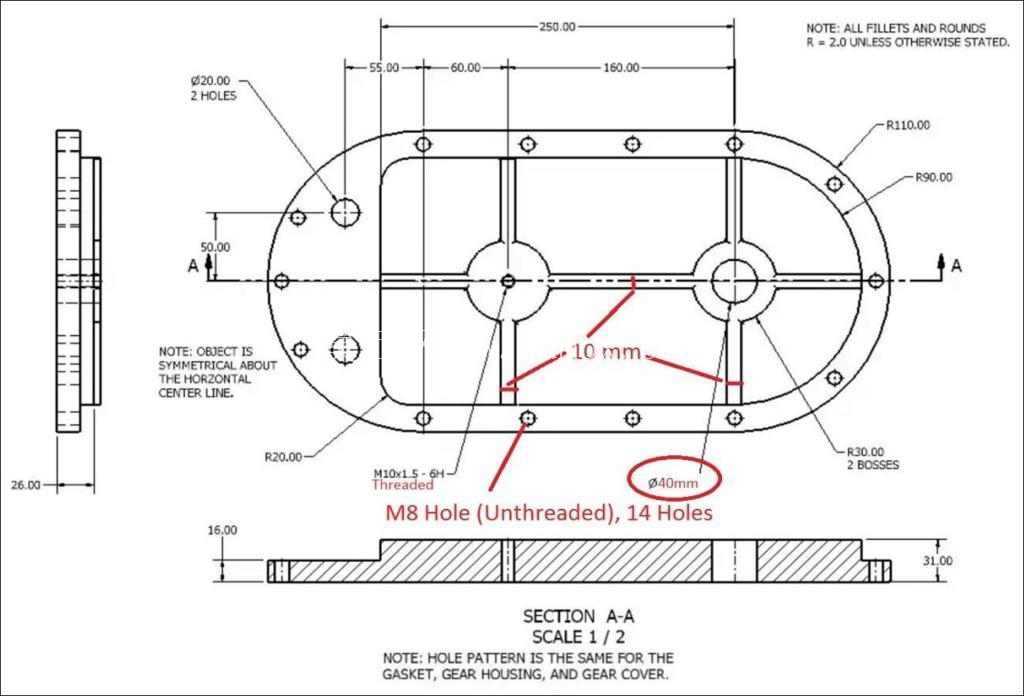

　　输入轴从箱体圆形端盖侧的中心位置伸出，输出轴则布置在腔体另一侧的对应轴孔位置，轴与箱体的配合处预留了密封件安装槽，可加装骨架油封防止箱体内的润滑脂泄漏，同时阻挡外界粉尘、切削液等杂质进入啮合腔，避免齿轮齿面出现磨粒磨损。箱体的合箱面采用一圈均匀布置的螺栓进行紧固，螺栓间距按照密封压力要求设置，既保证合箱面的压紧力均匀，不会出现局部间隙导致润滑脂渗漏，也不会因为螺栓过密造成箱体局部应力过大，在受冲击载荷时出现合箱面变形。设计过程中优先考虑了加工工艺性，箱体的外形尽量采用规则的圆弧与直面结合，减少了复杂曲面的加工工序，普通立式加工中心一次装夹就能完成合箱面、轴孔、安装耳座的加工，不需要特殊工装，能有效降低单件加工成本。

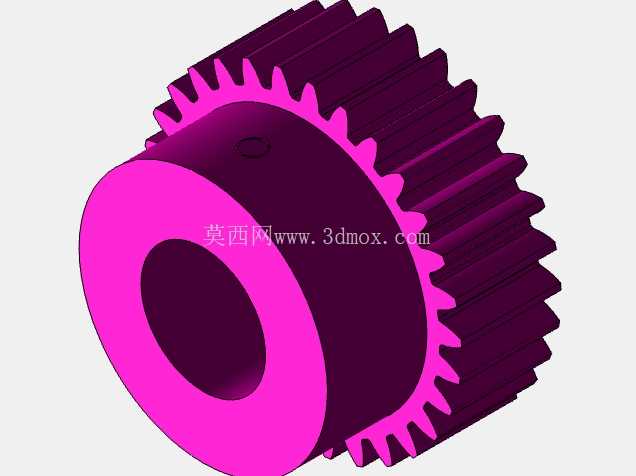

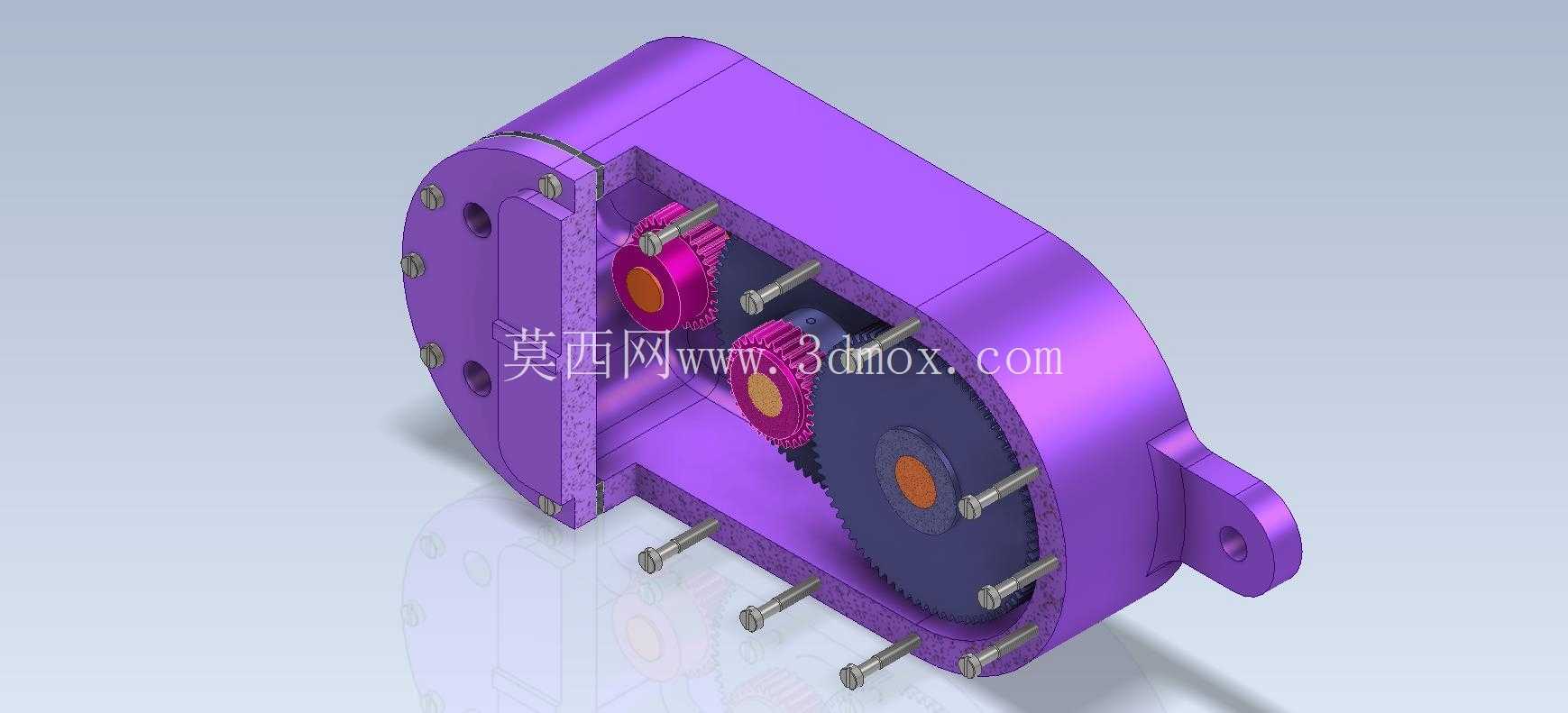

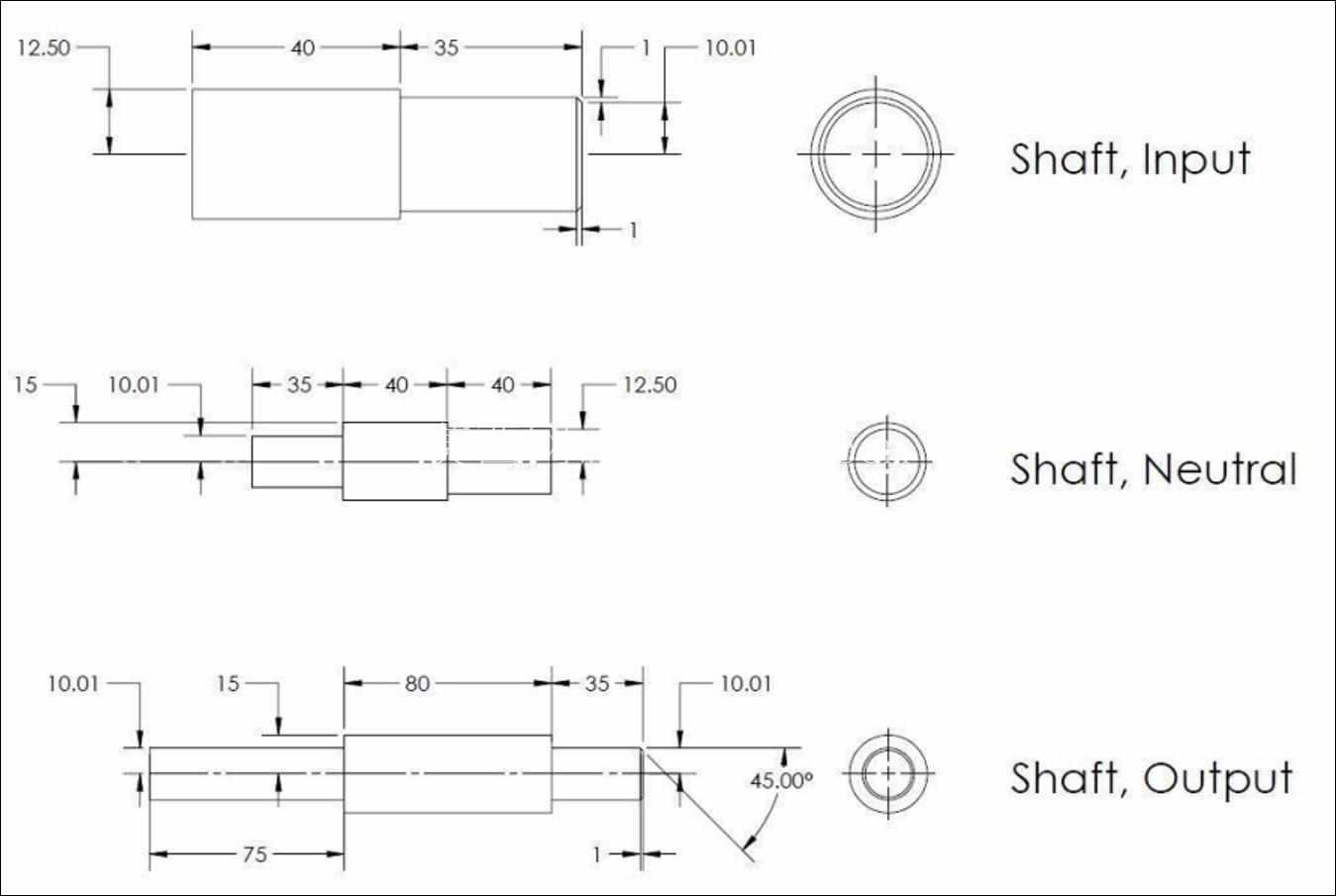

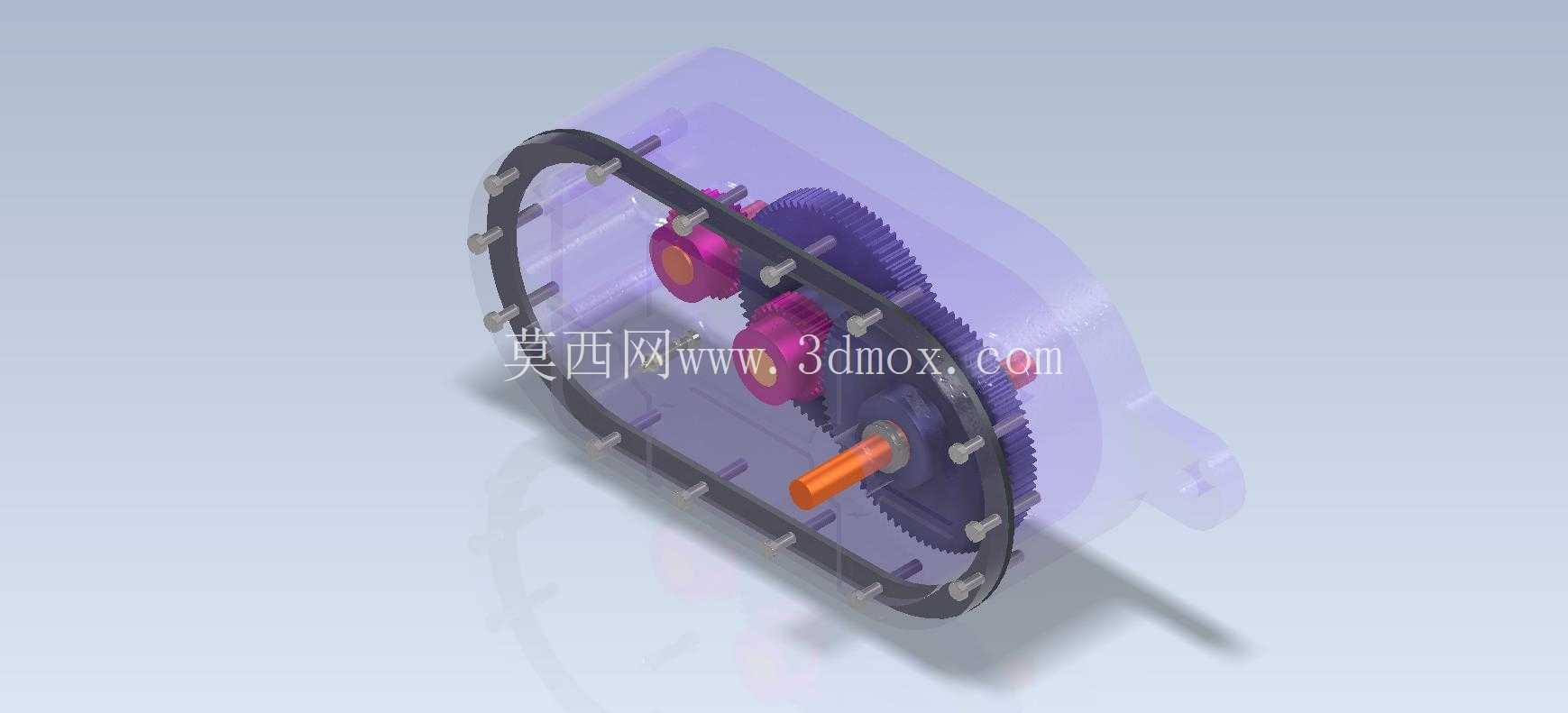

　　腔体内部的空间按照齿轮啮合的最小安全间隙设计，既保证齿轮运转时不会和箱体内壁发生刮擦，也尽可能压缩了箱体的整体体积，减少设备安装时的空间占用。输入输出轴的伸出长度经过匹配计算，既满足联轴器、带轮等外接传动件的安装空间要求，也不会因为轴伸过长导致轴端挠度变大，影响齿轮的啮合精度。从安装边界来看，整机的安装基准面为箱体底部的平面，安装耳的孔位间距按照常用小型设备的机架安装孔距设计，不需要额外制作过渡连接板就能直接适配多数现有小型设备的安装位，替换原有故障齿轮箱时不需要对机架进行二次加工。箱体的壁厚按照薄壁铸件的工艺要求设置，既保证整体刚度，在齿轮啮合产生的交变载荷下不会出现箱体变形导致轴孔错位，也尽可能控制了整机重量，方便现场安装搬运。

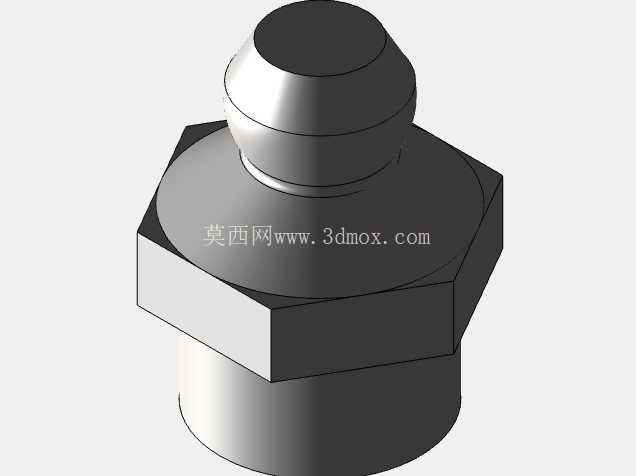

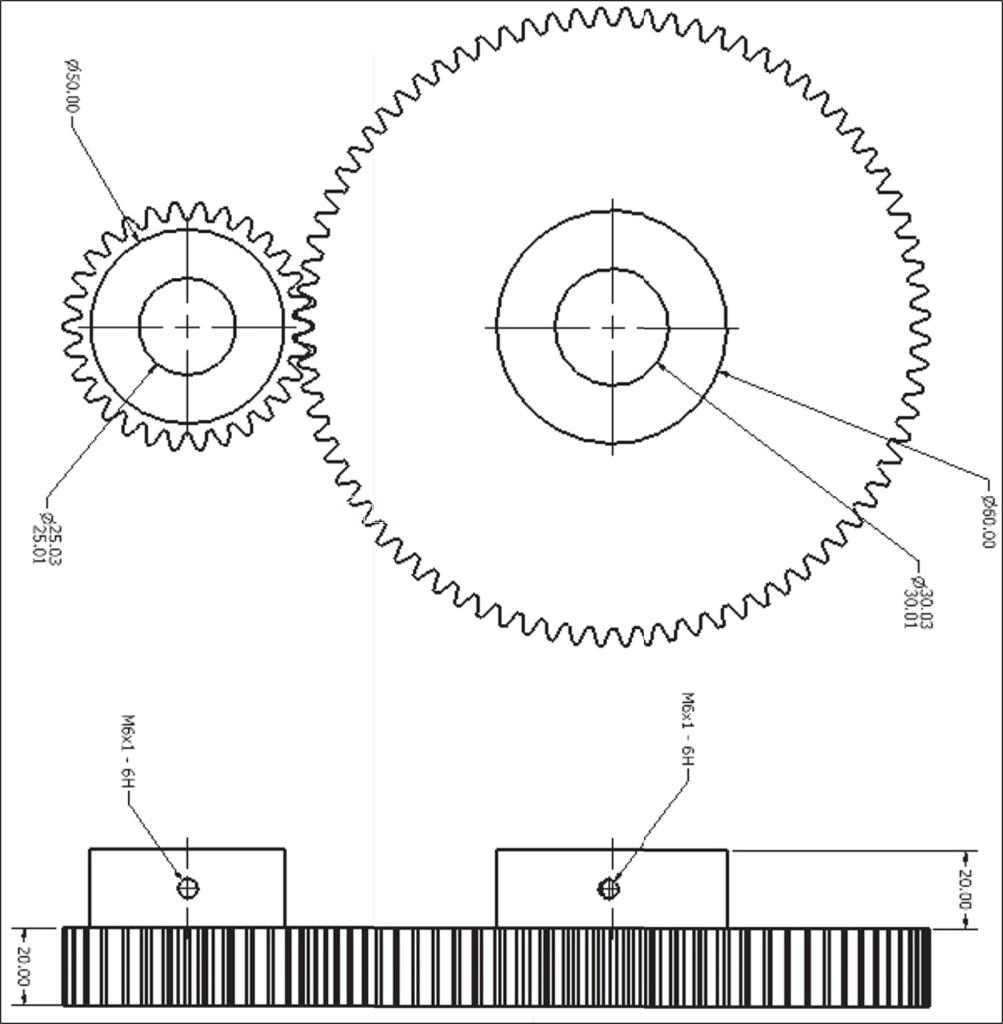

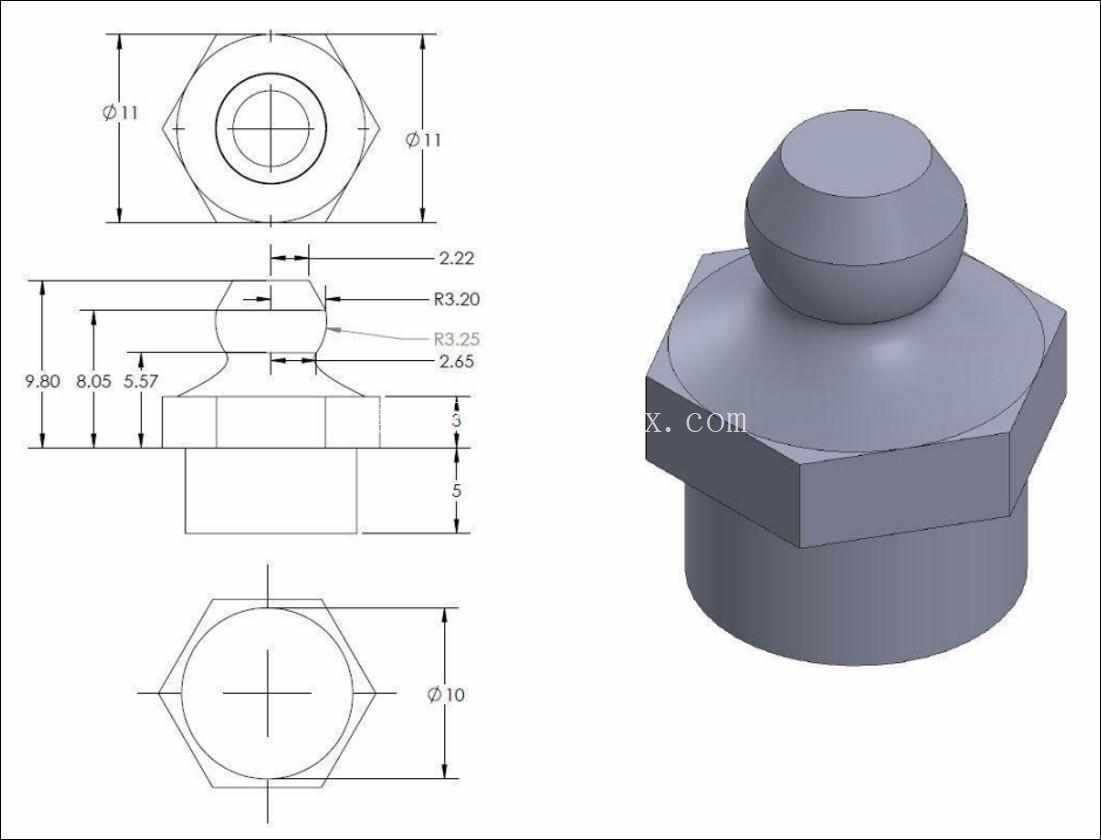

　　齿轮箱的润滑方式采用脂润滑，不需要额外设置油池、油标以及换油口，日常维护只需要定期通过轴端的注油嘴补充润滑脂即可，适合在不方便频繁维护的工位使用，同时也避免了油润滑可能出现的滴漏问题，满足食品、包装等对现场清洁度有要求的生产场景使用需求。在啮合精度的设计上，轴孔的同轴度、平行度公差按照中等精度齿轮传动的要求设置，能满足常规动力传输的精度需求，运行时的噪音控制在工业设备允许的范围内，不会对生产现场造成额外的噪音污染。侧边的安装耳与箱体主体采用一体化结构，相比焊接式的安装座，一体化铸造成型的结构抗冲击性能更好，在设备启停产生冲击载荷时，不会出现安装耳断裂的问题，提升了整机的使用寿命。
