单梁悬挑扇形踏步家用楼梯设计

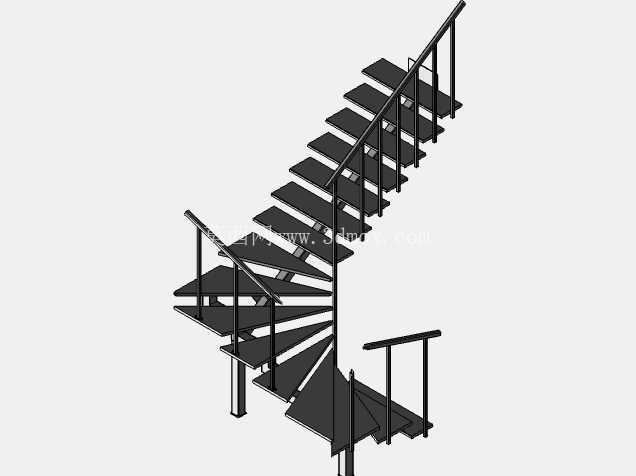

　　这款单中柱悬挑扇形踏步楼梯，主要适配私人住宅的错层、阁楼、复式空间竖向通行需求，尤其适合预留楼梯洞口尺寸偏小、无法布置常规直跑或双跑楼梯的家装场景，相比传统混凝土楼梯自重更轻，对楼板承重荷载要求更低，安装过程无需大规模土建作业，后期也可根据装修风格调整饰面材质。从结构受力逻辑来看，整梯采用单侧单根主梁作为核心承重构件，所有踏步板均通过螺栓紧固在主梁侧面，踏步靠近中柱的位置收窄，外侧做等宽处理，形成连续的扇形回转路径，回转段的踏步踏面宽度在人脚常踩的外侧区域保持240mm以上的有效宽度，避免通行时踏空风险，踏步前缘做了微小的圆角处理，减少磕碰损伤的概率。

　　护栏部分采用竖向立杆搭配顶部扶手的结构，立杆间距控制在110mm以内，符合民用建筑防护栏杆的安全间距要求，扶手高度从踏步前缘量起保持900mm的连续高度，回转段扶手做顺滑的圆弧过渡，没有突兀的折角，上下通行时手部可以顺畅滑移。设计阶段首先要确认安装现场的层高、洞口长宽尺寸以及上下层的地面完成面标高，先确定主梁的倾斜角度，常规家用场景下主梁倾角控制在40度到45度之间，兼顾通行舒适度和空间占用率，踏步数量根据层高除以180mm左右的舒适踏步高度来确定，每一级踏步的高度差控制在3mm以内，避免通行时出现绊脚的体感。

　　主梁的截面选型需要根据整梯的跨度来确定，悬挑长度越大，主梁的截面惯性矩要求越高，避免踏步端部出现过大的挠度变形，正常使用状态下踏步端部的静载挠度要控制在跨度的1/400以内，保证多人同时通行时的结构稳定性。安装边界方面，主梁下端需要固定在地面的承重结构层上，不能直接固定在装饰面层上，上端则通过连接挂件固定在上层楼板的结构梁或承重墙体上，固定点的抗拔力要满足整体荷载要求，护栏的立杆下端直接固定在踏步板的加强衬板位置，避免长期受力出现松动。

　　扇形回转段的排布需要提前模拟人流行走的轨迹线，将踏面的有效踩踏区域对齐行走轨迹，不要把窄边区域放在常踩位置，起步位置的踏步做了加宽处理，方便上下楼时的第一步落脚，末端与上层地面衔接的位置做了平踏步过渡，消除最后一步的高差突变。整梯的所有外露金属构件都做了表面防锈处理，焊接位置打磨平整后做统一的表面涂装，没有尖锐的毛刺或外凸的连接件，避免刮蹭衣物或划伤皮肤。踏步板的材质可以根据装修需求搭配实木、岩板或金属板材，不同材质的踏步板都预留了统一的安装孔位，不需要二次改动主梁结构即可更换。在空间适配性上，这款楼梯的水平投影面积比常规直跑楼梯节省近40%的空间，对于小户型的复式住宅来说，不会占用过多的室内使用面积，同时通透的悬挑结构不会遮挡视线，能让狭小的空间显得更开阔，不会产生封闭楼梯间的压抑感。结构计算时还要考虑动荷载的冲击影响，按照民用建筑楼梯的活荷载标准值进行校核，保证在满载状态下结构不会出现塑性变形，连接螺栓全部采用防松设计，长期使用过程中不需要频繁紧固维护。
