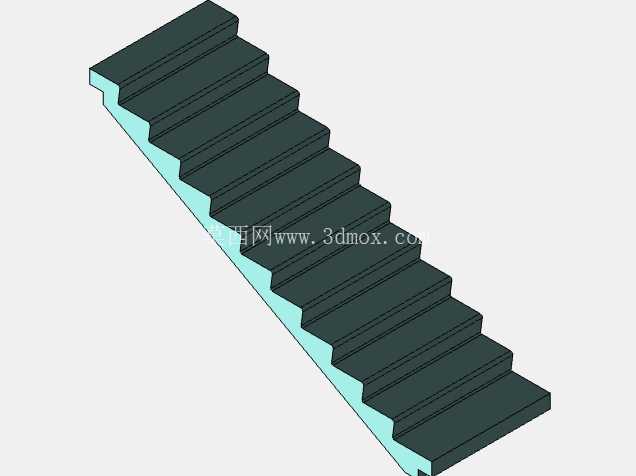

LM30-1050型楼梯段成型模具结构设计

　　在装配式建筑预制构件生产环节，楼梯段成型模具是决定预制梯段成品精度、生产效率的核心工装，这套LM30-1050规格的梯段成型模，主要适配常规住宅、公共建筑中标准层高的双跑楼梯预制生产，对应梯段净宽1050mm、踏步高度150mm、踏步宽度260mm的通用梯段参数，可覆盖绝大多数民用建筑预制楼梯的生产需求。从实际生产场景来看，这类模具长期在预制构件厂的固定模台工位使用，日常作业需要频繁完成合模、涂刷脱模剂、绑扎钢筋骨架、浇筑混凝土、振捣、蒸汽养护、开模脱模、模具清理的循环流程，因此结构设计上首先要兼顾刚度与操作便捷性，避免长期循环使用后出现模架变形导致的梯段尺寸超差。

　　整套模具采用分块式组合结构，底模为整体焊接的框架式结构，底部设置纵横交错的加强筋板，筋板间距控制在300mm以内，保证浇筑振捣过程中底模不会出现局部凹陷变形，底模上的踏步成型面采用整块钢板铣削成型，而非小块拼接，避免拼接缝隙漏浆导致的踏步边缘蜂窝麻面问题。侧模与端模采用铰接式快速锁紧结构，替代传统的螺栓穿孔锁紧方式，工人在合模与开模时无需反复穿拧螺栓，仅需扳动偏心锁紧手柄即可完成侧模的固定与松开，单套模具的开合模时间可缩短40%以上，适配预制厂快节奏的流水生产需求。侧模上预留有钢筋穿位的缺口，缺口位置根据梯段的受力钢筋排布精准开设，缺口处加装可拆卸的密封挡块，合模后挡块可封堵钢筋与模具的间隙，防止浇筑时水泥浆从缺口处渗漏，同时不会影响钢筋骨架的正常就位。模具的踏步成型面设置了1:1000的起模斜度，所有与混凝土接触的棱边都做了R3mm的圆角处理，既可以减少脱模时的吸附阻力，避免梯段棱角磕碰破损，也能让预制梯段的成品棱边更顺滑，减少后期成品修补的工作量。

　　从安装边界来看，整套模具放置在标准预制模台上时，底部设置有四个定位挡块，可快速与模台上的定位孔配合定位，无需每次安装都反复调整模具的水平度与位置，模具总宽度控制在1300mm以内，总长度适配3600mm以内的梯段成型需求，不会超出标准模台的承载范围，也不会与相邻工位的模具产生干涉。设计过程中还考虑了模具的翻转脱模需求，模架两端设置有标准的吊耳结构，吊耳位置经过重心核算，起吊时模具可保持平稳倾斜，配合预制厂的起重设备可直接将成型后的梯段从模具中脱出，无需额外配备专用的脱模顶出机构，降低了生产线的配套设备投入。

　　在日常使用维护层面，模具的所有锁紧部件都采用标准化的通用配件，出现磨损后可直接快速更换，无需对模架整体进行返修，成型面的钢板厚度预留了足够的打磨余量，经过多次使用出现表面划痕后，可通过现场打磨抛光恢复表面光洁度，延长整套模具的循环使用次数。不同于现浇楼梯的散拼模板，这套成型模的所有成型面尺寸都经过预加工校准，首次安装调试完成后，后续循环生产无需反复测量调整尺寸，可保证每一批次生产的预制梯段尺寸偏差控制在2mm以内，满足装配式建筑现场装配的精度要求，避免现场安装时出现梯段与平台梁对接错位的问题。模具的底部还设置有振动器安装位，可直接附着安装高频振动器，浇筑混凝土时通过模架传递振动力，让混凝土在模腔内充分填充密实，避免踏步内部出现空洞、蜂窝等质量缺陷，相比人工插入式振捣的方式，附着式振动的效率更高，也不会因振捣棒触碰模具内壁导致成型面损伤。
