发动机气门弹簧拆装专用压缩工具

　　在民用车辆发动机维保作业场景里，气门弹簧的拆卸与安装一直是缸盖作业环节里操作风险较高的工序，尤其是duratec、MZR系列这类双顶置凸轮轴结构的民用发动机，气门弹簧安装位置紧凑，弹簧预紧力大，常规通用型弹簧压缩工具受限于缸盖上部的凸轮轴安装腔空间，很难找到稳定的施力支点，操作时容易出现滑脱，轻则刮伤缸盖密封面、碰伤气门杆，重则弹簧弹出造成人员受伤，这款专用压缩工具就是针对这类发动机的缸盖结构做的定向适配设计。

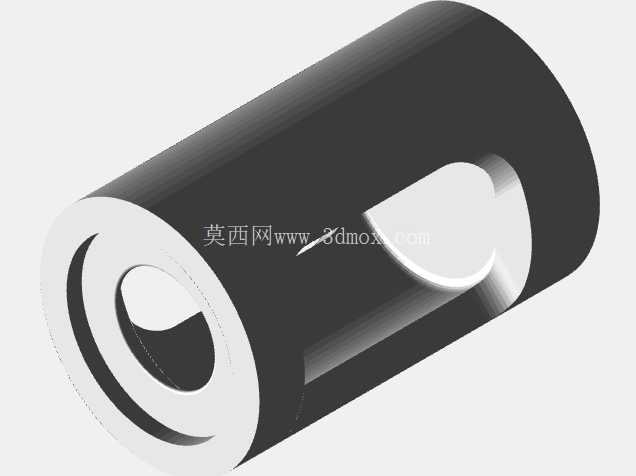

　　从结构设计逻辑来看，这款工具没有采用常规的跨距可调式C型夹结构，而是直接做了与气门弹簧上座轮廓匹配的筒状压套主体，压套的内孔直径刚好可以套住气门弹簧上座，同时避开气门杆顶端的锁片安装位置，压套侧壁开出的缺口是专门为拆装气门锁片预留的操作空间，当压套向下压缩弹簧到指定行程时，维修人员可以直接通过这个缺口用磁吸棒取出或安装气门锁片，不需要额外调整工具角度，也不会因为压套遮挡视线出现锁片对位不准的问题。工具的上端设计了标准的方头接口，可以直接连接常用的1/2英寸棘轮扳手或者加力杆，不需要配备专用的施力手柄，适配维修车间现有通用工具，降低工具配套成本。

　　从实际使用的角度来说，这款工具的压合端面做了与弹簧上座锥面匹配的内倒角，压缩弹簧时受力均匀，不会出现偏载导致弹簧弯曲、蹭伤气门导管的问题，压套的外壁直径刚好适配对应机型缸盖上的弹簧安装沉台，作业时工具不会出现径向窜动，不需要操作人员额外手扶定位，单人即可完成气门弹簧的拆装作业，相比通用工具能缩短近六成的单缸气门拆装时间。设计阶段针对这类发动机的弹簧自由长度、预压行程、锁片安装位置都做了尺寸校核，压套的有效压缩行程刚好满足锁片拆装的行程需求，不会出现压缩行程不足导致锁片取不出，或是行程过大压坏气门油封的问题，压套的壁厚经过强度校核，在施加最大拆装力矩时不会出现变形、开裂的情况，长期反复使用也能保持尺寸精度。

　　在安装边界上，这款工具不需要对缸盖做任何额外的固定，也不会干涉周边的凸轮轴轴承座、火花塞安装孔等结构，即便是凸轮轴已经安装到位的状态下，也可以直接对单个气门的弹簧进行压缩作业，不需要额外拆卸周边部件，适合发动机不解体维保、气门油封更换、气门研磨等常见维修场景使用。工具的整体结构没有多余的活动部件，日常维护只需要清理接触面的油污即可，不存在活动部件卡滞、弹簧失效等问题，相比多连杆式的专用弹簧压缩工具，故障率更低，更适合维修车间高频次的作业场景。针对同系列不同排量的发动机，这款工具的压套尺寸做了通用化适配，只要是对应结构的气门弹簧上座，都可以使用这款工具完成作业，不需要针对单一机型单独配备工具，减少了汽保工具的采购品类和存放空间占用。
