数控机床带齿轮段驱动传动轴结构

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192097
  • 数控机床带齿轮段驱动传动轴结构

这款轴类零件主要应用于中小型数控车床的进给传动单元,也可适配部分专用数控铣床的主轴辅助传动链路,在设备运行过程中承担动力传递与扭矩输出的核心作用,是连接伺服驱动端与执行末端的关键受力构件。从实际工况来看,这类传动轴需要在中高速旋转状态下持续承受交变扭矩载荷,部分工况下还会承受小幅径向冲击力,因此设计阶段对轴段的同轴度、齿轮段的啮合精度都有明确的工程要求。

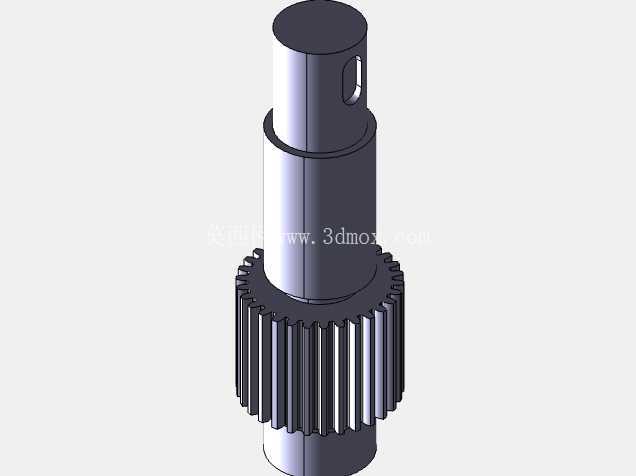

从结构设计逻辑来看,整根轴采用阶梯轴布局,不同轴段的直径差是根据装配零件的定位需求、受力分布来确定的:最上端的细轴段加工有键槽,用于安装同步带轮或者联轴器,通过平键连接实现周向固定,避免动力传递过程中出现打滑;紧邻的轴肩位置是轴承安装位,轴肩的高度严格匹配所选深沟球轴承的内圈定位尺寸,既保证轴承安装到位后不会出现轴向窜动,也不会因为轴肩过高影响轴承的后续拆卸维护;中间集成的直齿圆柱齿轮段,是和相邻传动齿轮啮合的核心功能段,齿轮的模数、齿数根据传动比要求匹配,齿面的粗糙度、齿向公差都按照7级精度设计,保证啮合过程中传动平稳,降低运行噪音。

轴的下端轴段同样设置有轴承安装位,和上端轴承形成双支撑结构,大幅提升轴的整体刚性,避免高速旋转时出现挠曲变形。设计过程中,各个轴段的过渡位置都采用了圆角过渡,避免应力集中导致的轴段断裂风险,键槽的位置选择在轴段的受力均衡区域,键槽的宽度、深度都按照平键国家标准选取,保证和标准键的适配性,不需要单独定制连接件。

从安装边界来看,整根轴的轴向安装尺寸需要匹配设备传动箱的内部腔体空间,齿轮段的齿顶圆直径需要和相邻传动齿轮的中心距匹配,保证啮合侧隙在合理范围内,既不会因为侧隙过大导致传动回程误差,也不会因为侧隙过小出现卡齿、齿面异常磨损的问题。上端伸出轴段的长度根据所连接的联轴器尺寸确定,保证联轴器安装后有足够的轴向固定空间,不会出现松脱。

实际应用中,这类传动轴的材质一般选用40Cr调质处理,齿面根据载荷情况可以选择高频淬火提升硬度,延长使用寿命。装配时需要保证上下轴承位的同轴度误差控制在0.02mm以内,齿轮段和安装基准轴的径向跳动不超过0.015mm,这样才能保证传动过程的平稳性,降低设备运行时的振动值。在日常维护中,只需要定期检查轴承位的润滑情况、齿轮啮合面的磨损状态,就可以保证较长的使用寿命,不需要频繁更换。

不同于普通的光轴传动件,集成齿轮段的传动轴减少了单独装配齿轮的工序,也避免了齿轮和轴过盈装配带来的精度损失,整体结构更加紧凑,非常适合安装空间有限的紧凑型数控机床传动箱使用,在保证传动强度的前提下,有效缩小了传动单元的整体体积,提升了设备内部的空间利用率。
