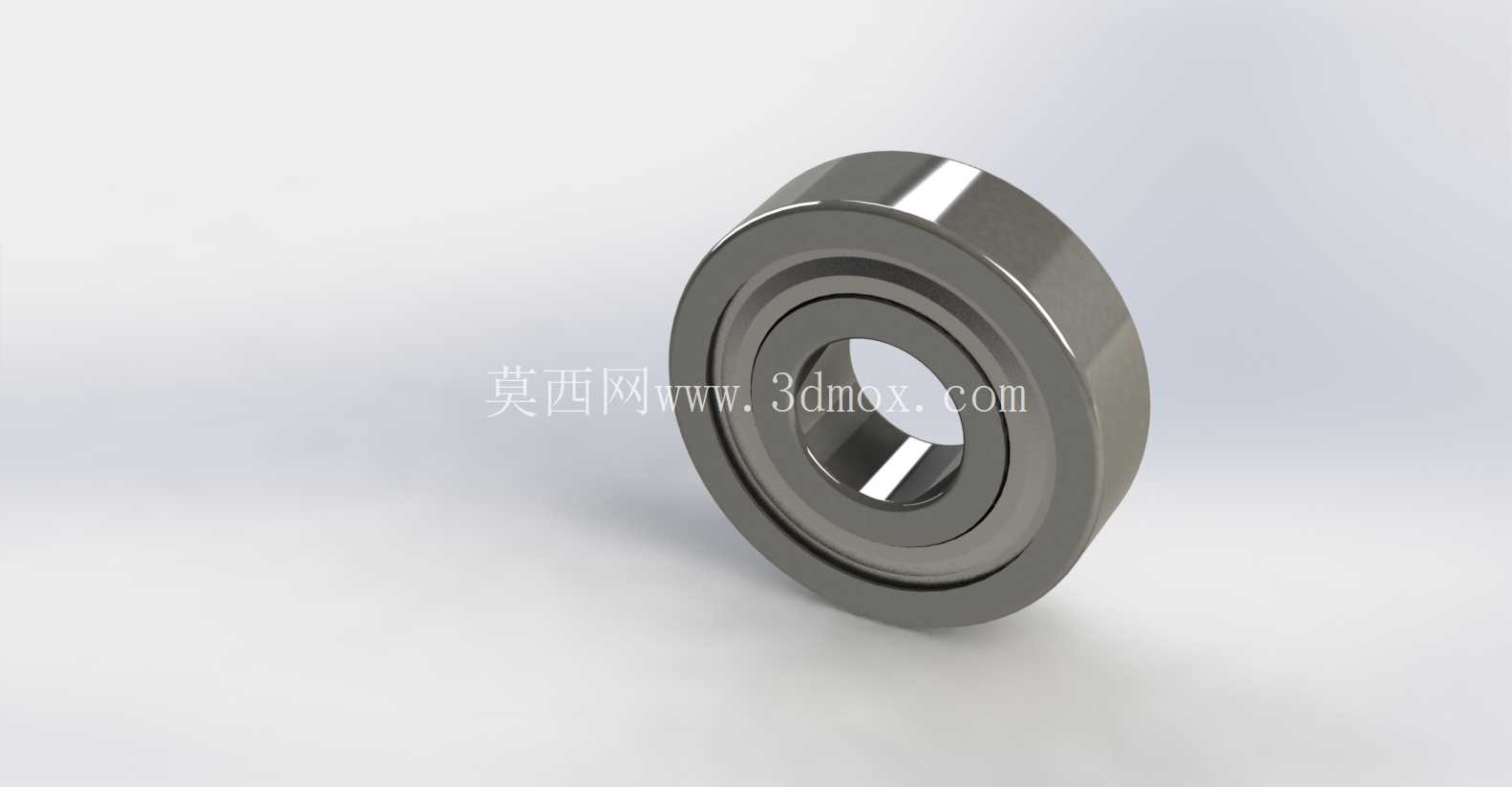

在各类旋转传动设备的结构设计中,滚动轴承是承担径向载荷、约束轴系轴向窜动、降低运动副摩擦损耗的核心基础零件,这款深沟球结构的滚动轴承数模,完整还原了实体零件的各部分装配关系与几何特征,可直接用于设备装配干涉校验、轴系支撑方案验证、运动仿真载荷传递路径分析等场景。从实际工程应用来看,这类轴承覆盖的场景极广,小到小型伺服电机输出端支撑、精密仪器仪表的旋转轴定位,大到输送机辊筒两端支撑、减速机输入输出轴定位、普通机床主轴辅助支撑,只要存在连续旋转运动、需要将轴与安装座之间的滑动摩擦转化为滚动摩擦的部位,都能见到同结构轴承的身影。
数模构建过程中,严格遵循滚动轴承的通用设计逻辑:整体由内圈、外圈、滚动体、保持架四个核心部分组成,内圈与轴采用过盈配合随轴同步转动,内圈的滚道曲率与滚动体球面曲率匹配,保证滚动体在滚道内顺畅滚动同时不会出现卡滞;外圈与安装座的轴承孔采用过渡或间隙配合,固定在设备基座上承担载荷传递,外圈滚道与内圈滚道形成完整的滚动运行空间;滚动体采用均匀分布的钢制球体,是承担径向载荷的核心受力部件,球体直径与滚道曲率半径的比值经过合理匹配,既保证接触应力处于材料许用范围内,又避免滚动体与滚道接触面积过大增加摩擦阻力;保持架采用兜孔结构将每颗滚动体均匀分隔,避免相邻滚动体直接接触产生额外摩擦与磨损,同时保证滚动体在整个圆周方向受力均匀,不会出现局部载荷集中的问题。
从安装边界来看,这款轴承的轴向宽度、内圈内径、外圈外径均符合常规深沟球轴承的尺寸系列规范,设计选型时可直接匹配对应直径的轴段与安装座孔位,内圈的定位可通过轴肩实现,轴肩高度需低于内圈挡边高度,避免拆卸时无法接触内圈端面施加顶出力;外圈的定位可通过轴承端盖或者孔用挡圈实现,端盖压紧面需贴合外圈端面同时不能与内圈产生干涉,预留合理的轴向窜动间隙以适应轴系运转时的热伸长量。在实际设备运行过程中,这类轴承的功能特性十分明确:相比滑动轴承,它的启动摩擦阻力更小,运转精度更高,润滑维护更简便,采用脂润滑时可实现长时间免维护运行,密封型结构还能阻挡外界粉尘、水汽进入滚道内部,延长零件使用寿命。建模时对各部分的倒角、圆角细节都做了还原,内圈与外圈的安装引导倒角方便装配时顺利导入轴与座孔,滚道边缘的圆角避免应力集中导致的疲劳剥落,保持架的结构间隙也做了合理预留,保证滚动体在运转时不会与保持架产生刚性碰撞。在做设备整体三维装配时,可直接将该数模导入装配环境,通过同轴、端面贴合约束完成定位,能够直观校验轴系与周边零件的空间间隙,比如轴承外圈与周边密封件、端盖的距离是否足够,内圈与轴上台阶、锁紧螺母的配合长度是否符合要求,避免实际加工装配时出现干涉问题。
对于做传动方案设计的工程师来说,这个数模还可用于运动仿真分析,给内圈添加旋转驱动后,可模拟滚动体在滚道内的运动状态,验证保持架的运动合理性,也可结合有限元分析模块,给内圈施加额定径向载荷,查看滚道与滚动体的接触应力分布,校核所选轴承型号是否满足设备的载荷寿命要求。需要注意的是,这类轴承主要承受径向载荷,也可承受一定程度的双向轴向载荷,但当轴向载荷过大时需要搭配角接触轴承或者推力轴承组合使用,建模时的尺寸比例完全参照实体零件的参数比例构建,不存在结构失真问题,可直接用于教学演示、方案汇报、装配模拟等多个场景。
