减压阀回转截面与轴线剖切结构件

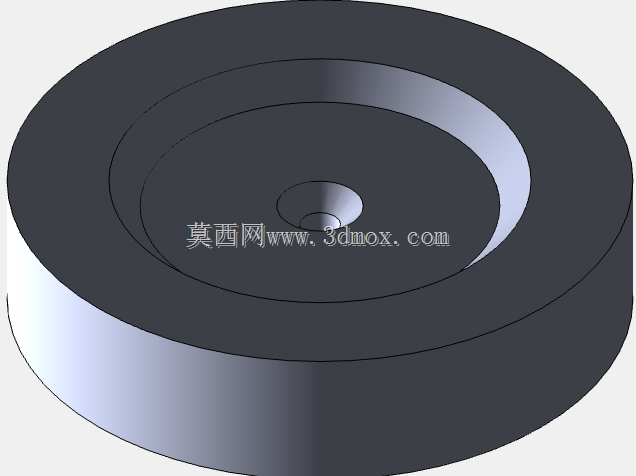

　　该结构件属于减压阀内部的核心承压回转组件，在工业流体管路系统中承担介质压力调节过程中的流道导向、密封贴合与轴向定位功能，常见于市政供水、暖通循环、工业气动回路、液压动力单元的减压阀装配场景，是阀组实现出口压力稳定输出的关键配合零件。从结构形态来看，零件整体为同轴度要求较高的盘类回转体，外圆设置多级阶梯环带，不同直径的环带分别对应阀腔内壁的配合间隙、密封件安装槽位以及轴向限位端面，最外侧大直径端面为平面精加工面，装配时与阀体内腔的定位台阶面贴合，承担轴向压紧后的密封承压作用，端面粗糙度需达到Ra1.6以下，避免介质从配合缝隙渗漏。

　　零件中心设置同轴的阶梯通孔，小孔段为介质流通的节流通道，大孔段用于与阀杆组件配合，实现阀瓣动作过程中的径向导向，孔与外圆的同轴度公差需控制在0.02mm以内，否则会导致阀杆动作卡滞、压力调节精度下降的问题。设计过程中优先考虑了回转类零件的加工工艺性，所有阶梯面均采用直角过渡搭配微小倒角，避免应力集中的同时，适配普通数控车床的走刀加工路径，无需特殊成型刀具即可完成全部外圆与内孔的粗精加工；零件厚度方向的尺寸根据阀腔的轴向安装空间确定，装配后端面与阀盖压紧面的预留压缩量控制在0.1-0.15mm，既保证密封件的压缩比符合要求，又不会因压紧量过大导致零件变形。

　　从剖切展示的截面结构可以看出，各环带的直径差经过匹配计算，靠近中心孔的内环带为介质冲击的主要受力面，设计时适当增加了该区域的壁厚，避免长期受高压介质冲蚀出现结构变形，外侧环带的壁厚相对均匀，保证加工过程中不会因壁厚差过大出现装夹变形。实际选型应用时，该零件的外圆最大直径需与阀体内腔的配合尺寸匹配，单边间隙控制在0.03-0.05mm，既保证零件拆装便捷，又不会因间隙过大导致介质旁通；中心孔的直径参数需要匹配对应减压阀的额定流量，孔径过大会导致节流效果不足，出口压力波动超出允许范围，孔径过小则会增加介质流阻，导致阀组的流量输出能力无法满足系统要求。

　　零件的上下两端面平行度公差需控制在0.015mm以内，装配后与密封垫片的贴合面无翘曲间隙，在1.6倍额定工作压力下无外渗漏现象。建模过程中采用回转特征一次生成主体结构，再对各边角添加工艺倒角，中心阶梯孔通过同轴切除特征实现，所有尺寸标注均以中心轴线为基准，符合机械加工的基准统一原则，能够直接导出工程图用于车削加工工序，同时模型可直接用于减压阀的虚拟装配仿真，验证阀杆动作过程中与该零件的配合间隙是否合理，提前排查装配干涉问题。
