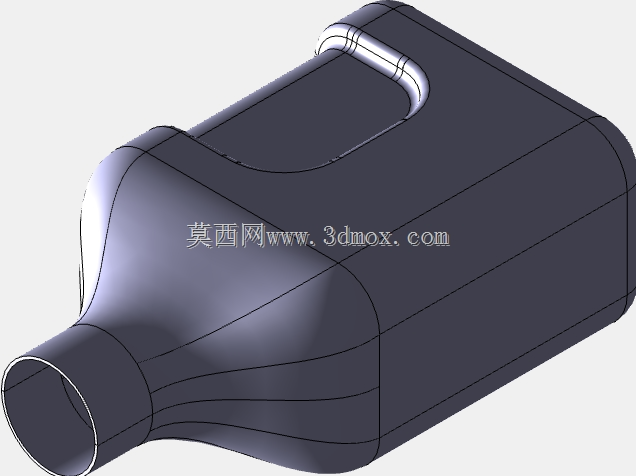

带提手便携储液塑料壶结构设计

　　这款带提手的储液壶结构，在民用及工业辅助储液场景中有着广泛的适配性，小到家用清洁液分装、车用玻璃水存储，大到工业设备配套的切削液临时加注、小型化工试剂的中转存储，都能见到这类结构的应用。从实际使用逻辑出发，设计时首先要平衡储液容量与握持便携性的关系，壶身主体采用类方型的大弧面过渡结构，相比纯圆柱结构能在相同占地面积下提升约18%的有效储液容积，同时方型结构在批量码放、货架存储时不会出现圆柱件易滚动的问题，仓储堆叠的稳定性更强。

　　壶身顶部的一体化提手做了内凹圆弧处理，提手内侧的弧度完全贴合成年人四指弯曲的自然形态，提手与壶身的连接位置做了加厚的圆角过渡，避免长期提举重载时连接处出现应力集中开裂的问题，提手的宽度控制在28mm，相比窄提手能大幅降低手部承压的压强，满液状态下提举也不会出现勒手的情况。壶嘴部分采用收窄的圆柱直口设计，口径根据常见加注场景设置为32mm，既可以适配常规的螺纹密封盖，也能在倾倒液体时形成稳定的柱状液流，不会因为口径过大导致液体飞溅，同时收窄的壶嘴与壶身的过渡段做了平滑的曲面导流设计，倾倒结束后残留的液体会顺着导流面回流至壶内，不会沿壶嘴外壁流淌污染壶身。从结构强度设计来看，壶身侧壁做了等距分布的环形加强筋结构，这些加强筋并非外凸式设计，而是采用微内凹的曲面结构，在不增加整体外形尺寸的前提下，将壶身的抗侧压强度提升40%以上，即使满液状态下从1.2米高度垂直跌落至水泥地面，壶身也不会出现开裂漏液的情况。壁厚设计上采用了差异化的壁厚分布，壶身主体壁厚控制在1.8mm，提手、壶嘴与壶身的连接位置壁厚加厚至2.5mm，在保证整体结构强度的同时尽可能控制材料用量，降低生产制造成本。

　　安装与适配边界方面，这款储液壶的底部做了10mm高度的平底支撑边，支撑边的平面度控制在0.5mm以内，放置在平面上不会出现晃动，同时底部的尺寸刚好适配常见的10L级液体周转箱的卡位，批量运输时可以直接嵌入周转箱定位槽，不需要额外的缓冲固定结构。壶身的整体高度控制在240mm，宽度160mm，厚度120mm，这个尺寸刚好可以放入普通家用储物柜的层板间隔，也能适配大部分车辆的后备箱侧储物格，使用场景的适配性更强。从流体存储的实际需求出发，壶身内部的所有转角都做了R5以上的圆角过渡，不存在清洁死角，反复使用时不会在转角位置积存液体残渣导致变质，不管是存储水性液体还是低浓度的油性液体，都能方便地冲洗清洁。

　　壶盖的配合位置预留了标准的密封槽，可以加装硅胶密封圈实现密封存储，倒置状态下也不会出现漏液的情况，满足短途运输携带的密封需求。在建模过程中，所有曲面都做了G2连续的过渡处理，曲面之间没有明显的拼接棱线，一方面是提升外观的质感，另一方面也能避免注塑生产时在棱线位置出现应力痕、缩印等外观缺陷，降低量产时的不良率。提手位置的内凹结构做了脱模斜度的预留，不需要额外的抽芯结构就能实现注塑脱模，简化了模具结构，进一步压缩生产的成本投入。
