HZIP25-P-1.27间距线性集成电路封装结构

　　在工业控制板卡、消费类电子主板、电源管理模块的PCB布局环节，直插式集成电路封装的选型直接决定整板的焊接良率、后期维护便捷性以及信号传输稳定性，HZIP25-P-1.27这类25引脚ZIP结构封装，是线性集成电路领域应用十分广泛的封装形态。从实际使用场景来看，这类封装常被用于功率线性放大电路、积分运算电路、中小功率电源稳压电路中，相比表贴类封装，它的直插引脚结构能够承受更大的持续通流，引脚与PCB焊盘的结合强度更高，在存在一定振动的工业设备内部，不容易出现引脚脱焊、虚焊导致的电路故障，很多老式工控板、音频功率放大板上至今仍大量使用同规格封装的芯片。

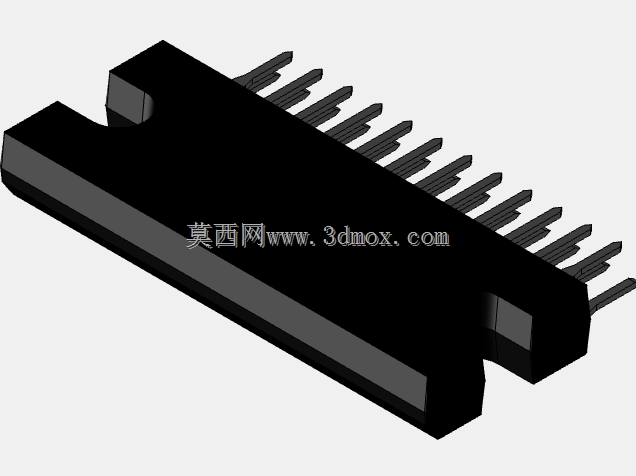

　　从结构设计逻辑来看，这款封装采用1.27mm的标准引脚间距，这个间距是直插类集成电路的通用标准间距之一，能够适配市面上绝大多数通用PCB焊盘库，不需要单独定制特殊焊盘，能大幅降低PCB设计阶段的重复工作量。封装主体采用黑色阻燃环氧塑封材质，主体两侧设计有对称的内凹卡位结构，这个结构并非装饰作用，在自动插件机进行元器件插装时，设备的定位卡爪会卡入这两个内凹位置，确保插件过程中封装本体不会出现偏移，保证每一根引脚都能准确对准PCB上对应的安装孔，避免插装偏位导致的引脚弯折、焊盘连锡问题。

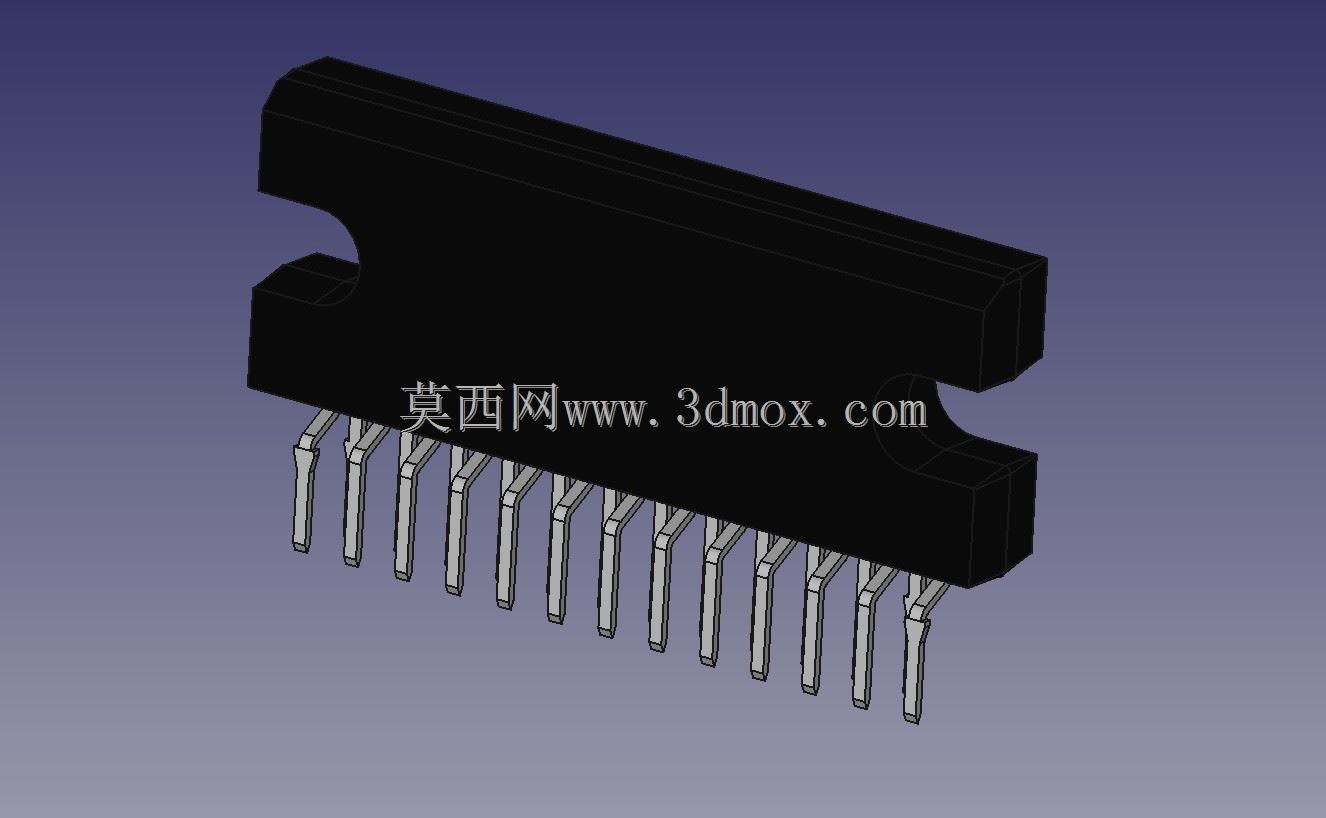

　　引脚部分采用25根对称排布的直插弯脚结构，引脚材质为铜基镀锡，既有足够的机械强度，在插件时不容易弯折，又具备良好的可焊性，波峰焊过程中焊锡能够均匀附着在引脚表面，形成可靠的焊接点。引脚的弯折角度经过精准控制，伸出封装本体的长度刚好适配1.6mm标准厚度PCB的插装要求，穿过焊盘后露出的长度控制在2-3mm区间，既不会因为引脚过长导致剪脚工序工作量增加，也不会因为引脚过短导致焊接面积不足影响连接可靠性。

　　安装边界方面，这款封装在PCB上的占位宽度需要考虑引脚的外扩尺寸，布局时两侧需要预留至少2mm的安全间距，避免和周边的电容、电阻等元器件出现干涉；封装本体的高度方向，从PCB板面到塑封体顶部的尺寸约为10mm左右，在结构件与PCB之间的空间设计时，需要预留足够的高度余量，避免外壳或散热片压到封装本体导致引脚受力变形。另外这类封装如果是用于功率耗散较大的线性电路，还可以在塑封体背部额外加装适配的散热片，设计时需要提前预留散热片的安装空间，散热片与周边元器件的距离也要满足安规要求，避免出现高压放电风险。

　　从建模角度来说，还原这类封装结构需要重点把控引脚的间距精度、塑封体的卡位尺寸、引脚的弯折弧度，这些尺寸如果出现偏差，导出的三维模型在PCB装配仿真时就会出现干涉报错，无法用于实际的结构验证。很多工程师在绘制封装库时容易忽略塑封体两侧的内凹卡位，导致自动插件仿真时无法模拟卡爪定位的过程，也没法准确评估插件过程中可能出现的结构干涉，这款模型完整还原了卡位结构、引脚的弯折形态以及塑封体的倒角细节，能够直接导入PCB结构设计软件用于装配校验，也可以用于自动化插件设备的动作仿真，验证插件流程的可行性。

　　在实际生产环节，这类封装的尺寸公差控制十分严格，引脚间距的公差需要控制在±0.1mm以内，否则在波峰焊时容易出现相邻引脚连锡的问题，塑封体的宽度公差控制在±0.2mm，确保自动插件机的卡爪能够稳定夹持。建模时也严格遵循了这些公差要求，所有配合尺寸都按照工业生产的实际公差带进行还原，不会出现模型尺寸完美但实际生产无法装配的问题。对于从事工控板卡设计、电源模块开发的结构工程师来说，准确的封装三维模型能够在设计阶段提前发现布局干涉问题，减少后期打样的修改次数，缩短产品的开发周期。
