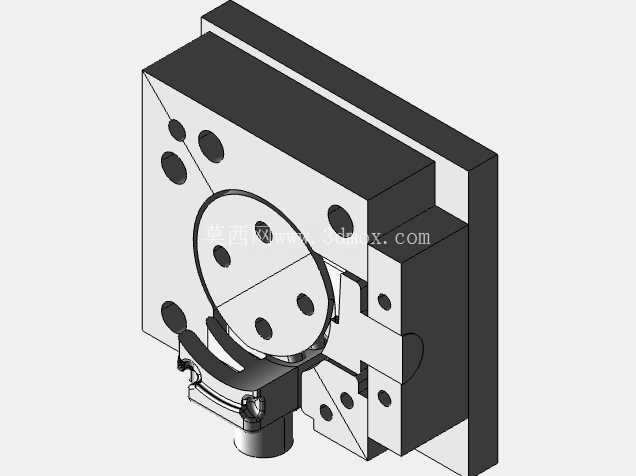

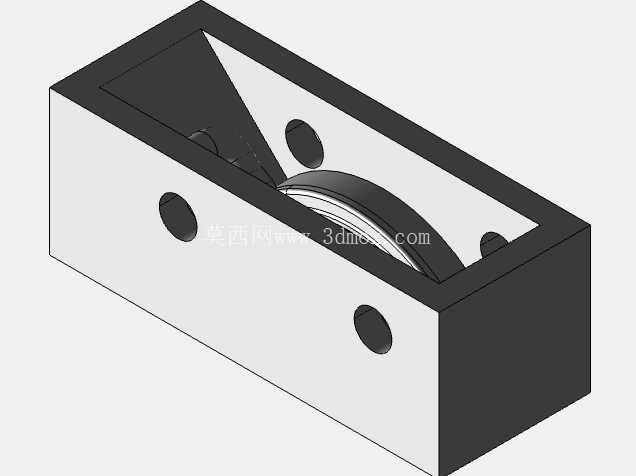

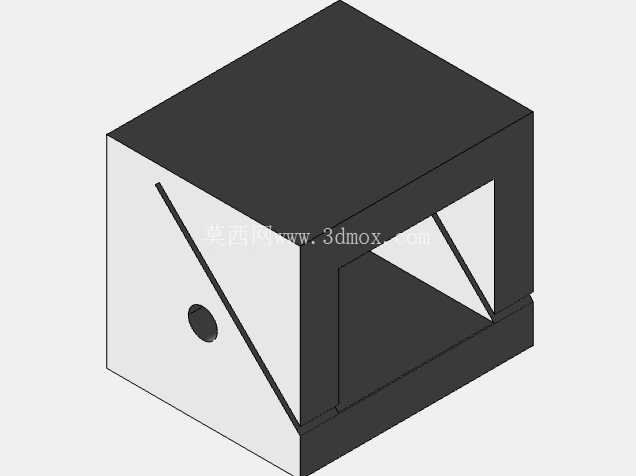

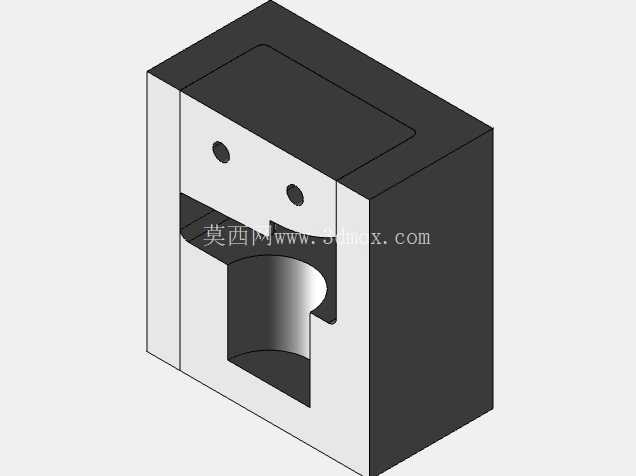

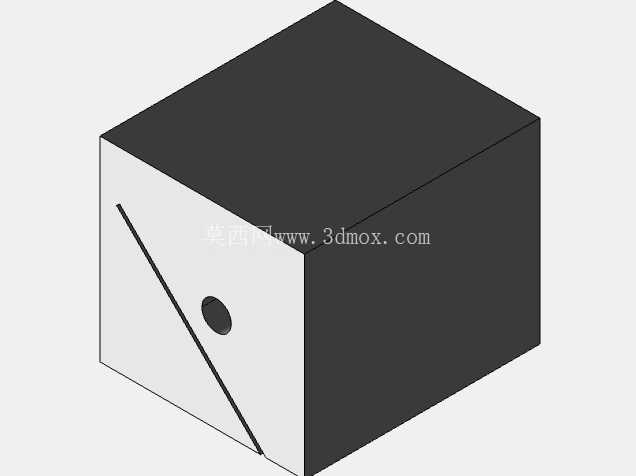

发动机进排气门砂型铸造工装结构

　　在中小功率内燃机进排气门的批量铸造生产环节，砂型作为金属液充型成型的核心载体，其结构合理性直接决定气门毛坯的成型精度、内部致密度与后续加工余量。这套砂型结构针对气门杆部与盘部的异形衔接特征做了分型面优化，将分型位置设置在盘部大端面与杆部的过渡台阶处，避免了曲面分型带来的起模斜度累积误差，同时保证杆部细长型腔的同轴度要求，合型时依靠砂型自带的定位止口完成对位，无需额外加装定位销就能将合型错位量控制在0.15mm以内，适配普通震压式造型机的批量生产节拍。

　　从实际生产应用场景来看，这类砂型主要适配灰铸铁、合金气门钢的重力浇铸工艺，砂型本体采用粒度70/140的石英砂混配膨润土粘结剂，紧实率控制在45%-50%区间，型腔表面涂刷锆英粉涂料以降低铸件表面粘砂缺陷，浇铸时金属液从盘部端面的直浇道引入，通过横浇道的缓流段缓冲后从杆部侧方的内浇道平稳充型，避免金属液直接冲刷细长杆部的砂型壁造成冲砂缺陷。设计过程中优先考虑了起模便利性，所有垂直于分型面的型腔壁都设置了1:100的起模斜度，杆部细长型腔的砂胎根部做了R2的圆角过渡，减少起模时砂胎断裂的风险；同时针对气门盘部厚大部位的补缩需求，在砂型对应位置预留了成型冒口空腔，冒口直径比盘部最大外径大20%，高度为盘部厚度的1.8倍，利用顺序凝固原则保证厚大部位的金属液补缩，避免盘部内部出现缩孔、缩松缺陷。

　　从安装边界与尺寸适配来看，砂型的外形尺寸匹配常规造型机的砂箱内框尺寸，上下砂型的总高度控制在220mm，不需要对现有造型设备的工装台做任何改造就能直接上线使用，砂型边缘预留了15mm宽的压边宽度，合型后压铁重量按照浇铸总重量的3倍配置，防止浇铸时金属液浮力抬升上型造成跑火。日常生产中这类砂型的型腔排气依靠分型面处开设的0.3mm深排气槽，以及在砂型紧实过程中预留的出气孔，出气孔直径控制在2mm，从型腔背面连通至砂型外表面，保证充型过程中型腔内的空气能顺利排出，避免铸件出现气孔缺陷。

　　针对气门杆部的圆柱度要求，砂型的杆部型腔部位采用了镶块结构，将成型杆部的砂胎单独制作后嵌入砂型本体的对应位置，既降低了整体造型的难度，也能在杆部型腔出现局部损坏时单独更换镶块，减少整型报废的成本损耗；镶块与本体的配合面采用锥面定位，配合锥度为1:50，装配后镶块与本体的贴合间隙不超过0.05mm，防止浇铸时金属液钻入缝隙形成飞边。在浇铸工艺匹配上，砂型的浇道系统做了阻流截面设计，直浇道、横浇道、内浇道的截面积比例设置为1.2:1.4:1，保证充型过程中金属液始终处于充满浇道的状态，减少卷渣、卷气的概率；内浇道的开设方向顺着金属液充型方向倾斜15°，引导金属液沿着型腔壁平稳填充，避免紊流造成的氧化夹渣缺陷。
