砂型铸造用铝制玉米饼成型模具结构

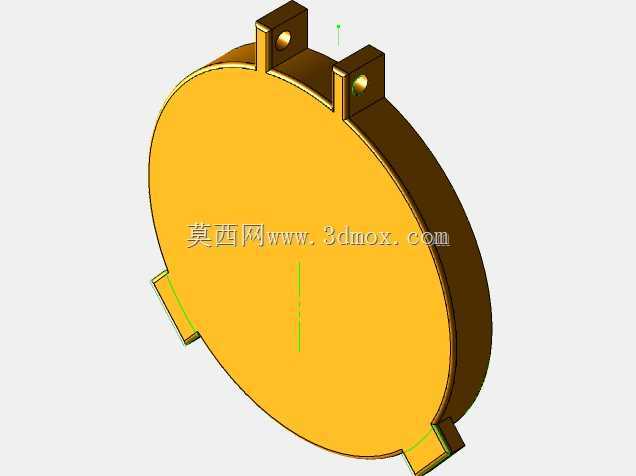

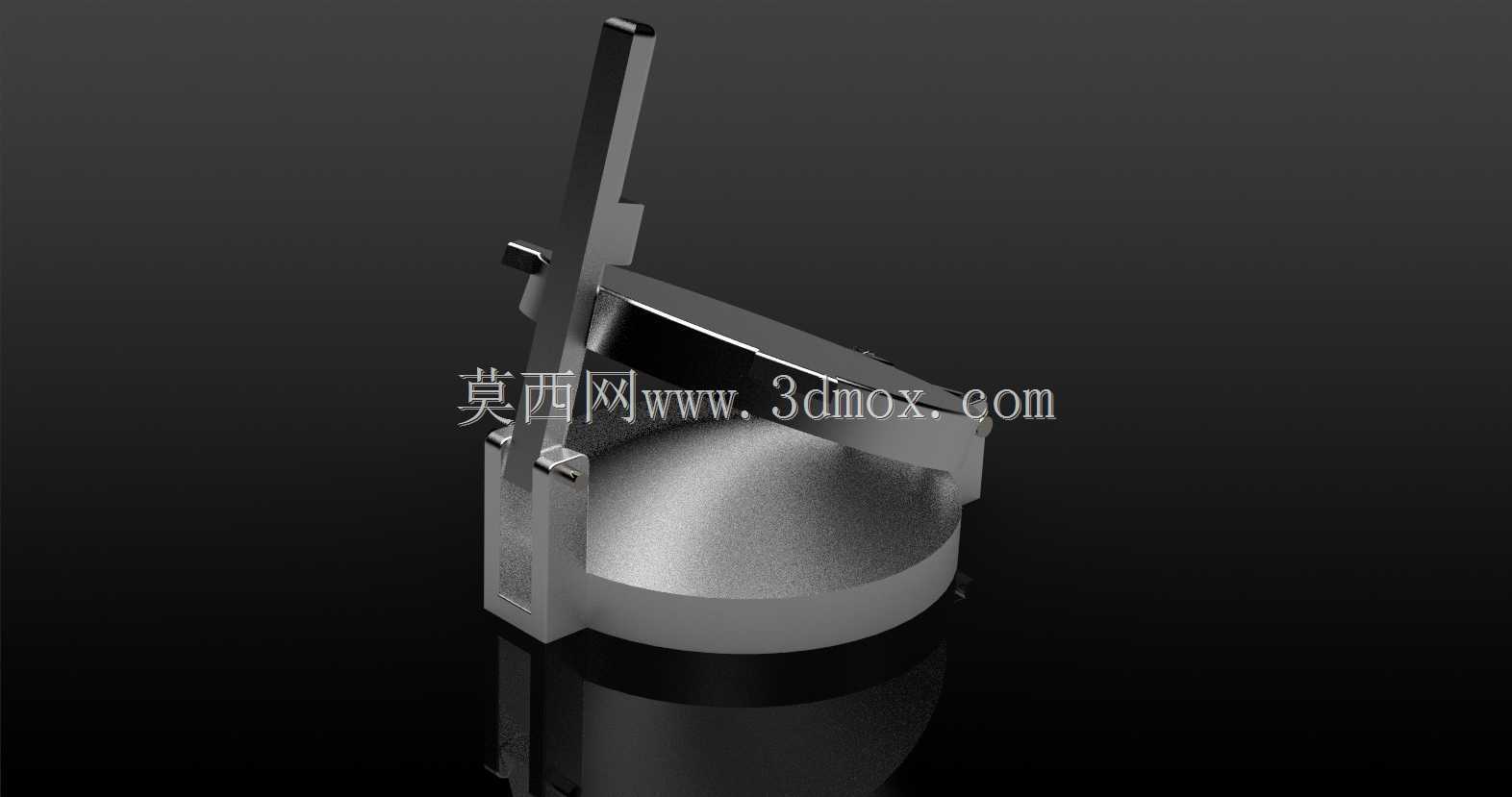

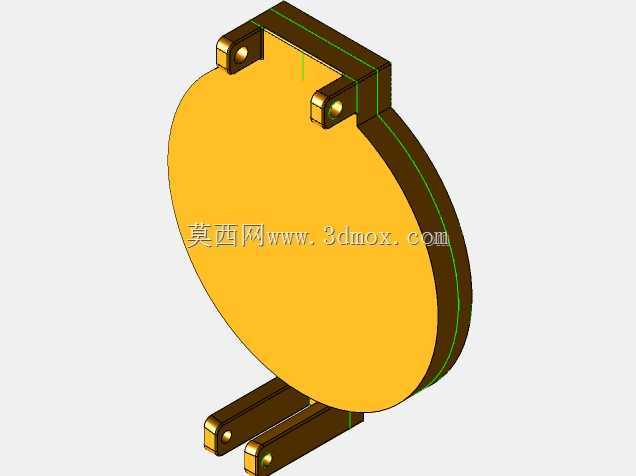

　　这款模具针对砂型铸造工艺设计，最终成型的铝制玉米饼机主要面向小型食品加工门店、流动餐饮摊点的玉米饼制作场景，替代传统手工压制成型的作业方式，解决手工压制厚度不均、成型效率低、操作人员劳动强度大的实际问题。从结构设计来看，模具采用立式压合架构，底部设置圆形成型腔，对应玉米饼的圆形成型轮廓，腔体内壁做了拔模斜度处理，斜度控制在1.5°，既保证砂型起模时不会破坏型腔表面精度，也能让后续浇铸得到的铝制工件脱模顺畅，不会出现粘模拉伤的缺陷。上部的压合臂采用长力臂杠杆结构，力臂长度与压头行程做了匹配设计，操作人员施加较小的手部作用力，就能通过杠杆放大效应在压合面获得足够的成型压力，保证玉米饼压制时受力均匀，不会出现局部厚薄差超过1mm的情况。

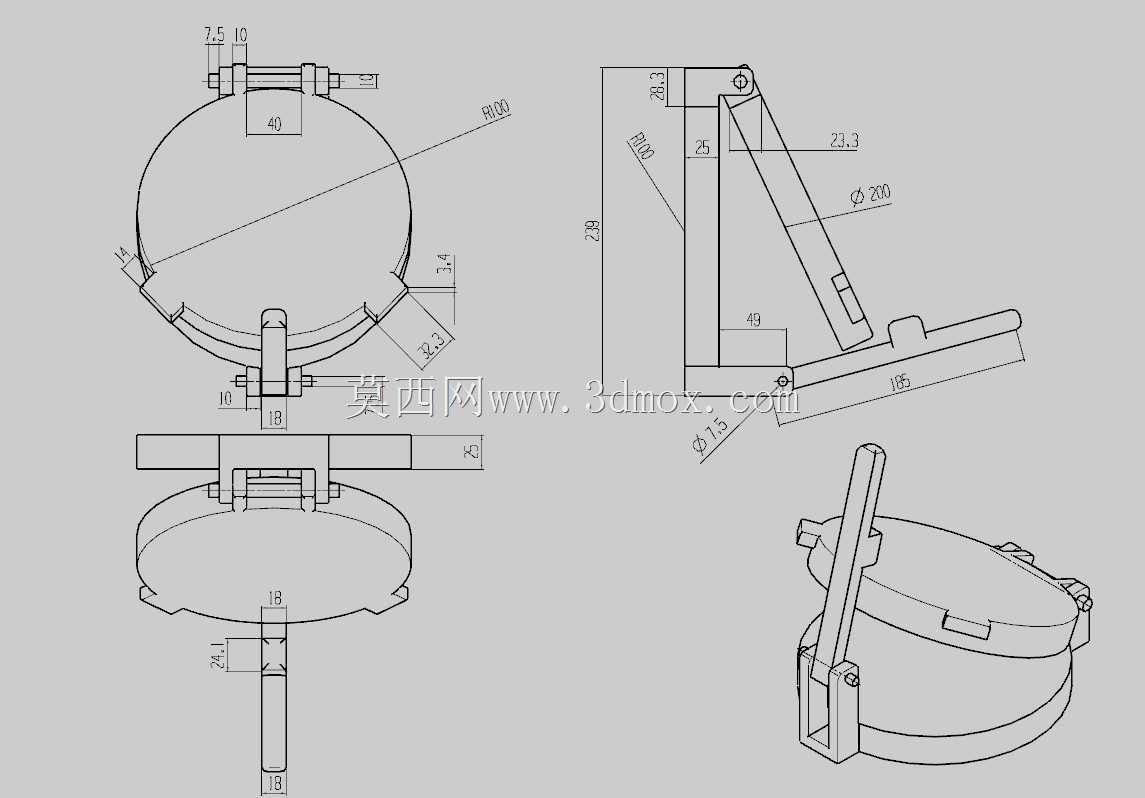

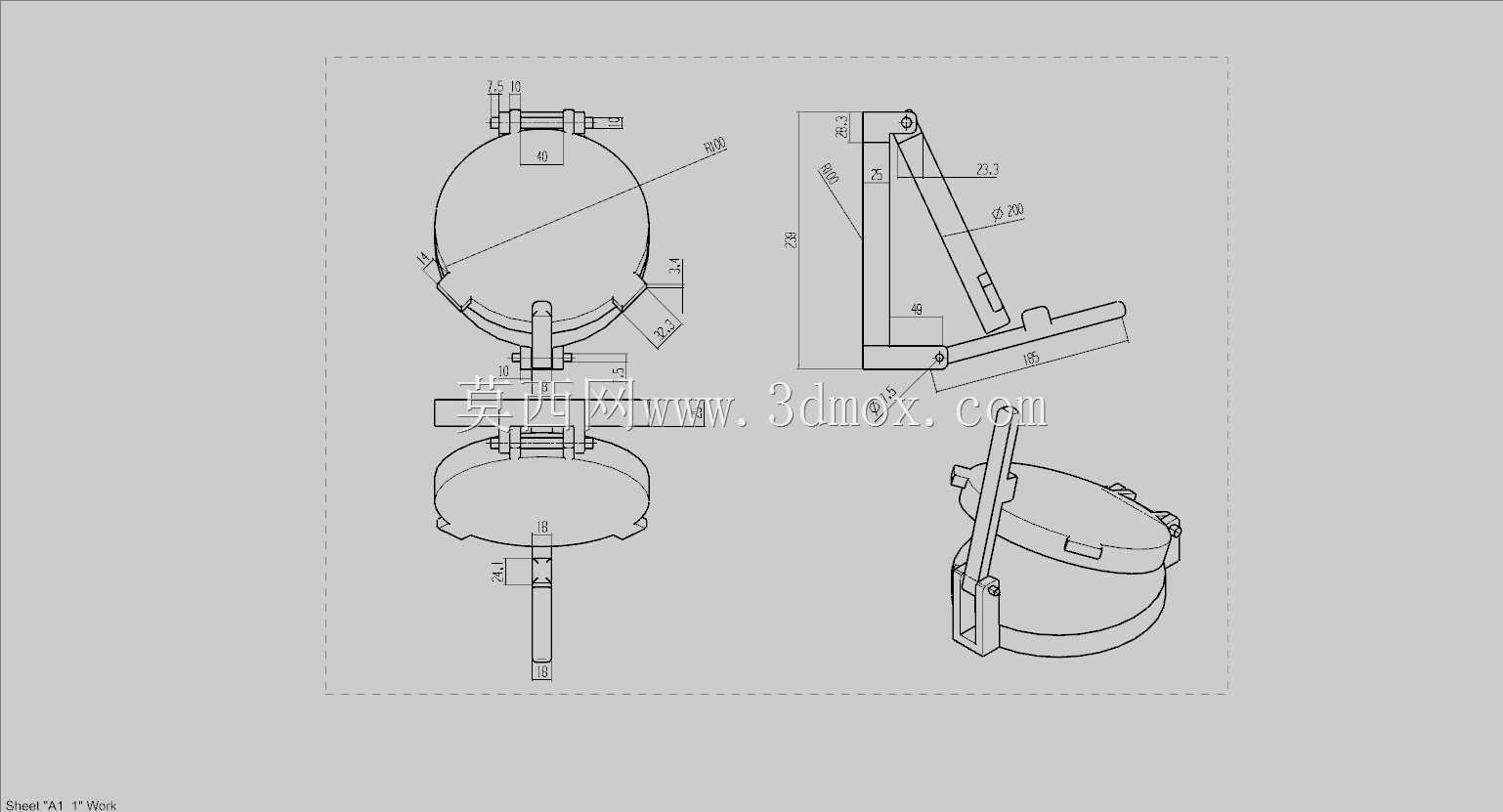

　　压头与底部型腔的同轴度公差控制在0.2mm以内，避免压合过程中出现偏载，导致模具局部磨损过快，延长整套工装的使用寿命。设计过程中充分考虑砂型铸造的工艺特性，所有转角位置都做了R3-R5的圆角过渡，避免砂型在尖角位置出现掉砂、塌角的问题，同时减少浇铸过程中铝液的紊流，降低铸件出现气孔、夹渣缺陷的概率。模具的安装边界做了适配性设计，底部型腔的外径尺寸匹配常用的小型操作台安装孔位，不需要额外做改装就能直接固定在常规的面食加工操作台上，压合臂的抬起高度控制在220mm，既保证放入面团、取出成品时有足够的操作空间，也不会因为抬升过高导致操作行程过长，影响单次压制的作业效率。

　　压合面做了微纹理处理，对应玉米饼表面的防滑纹路，不需要后续二次压花就能直接得到符合外观要求的成品，减少后续加工工序。整套模具的壁厚设计遵循砂型铸造的均匀壁厚原则，主体壁厚控制在8mm，局部受力位置加厚到12mm，既避免壁厚差异过大导致铸件冷却时出现缩松、变形缺陷，也能保证模具整体的结构强度，承受长期反复压合作业的载荷不会出现开裂、变形。导向结构采用一体式的侧边导向轨，和压合臂为整体砂型成型，不需要额外装配导向零件，减少后续的装配工作量，同时导向间隙控制在0.3mm，保证压合过程中压头不会出现横向窜动，保证成型精度。

　　在浇铸系统的预留设计上，模具的侧边设置了集成的浇道与冒口位置，造型时可以直接在对应位置挖出浇道，不需要额外做浇道模具，降低造型的操作难度，冒口的大小经过凝固模拟计算，能够对最后凝固的厚大位置进行有效补缩，避免铸件内部出现缩孔缺陷，保证成品模具的内部组织致密，长期使用不会出现凹陷变形。
