集成温湿度采集与显示的IoT传感盒结构

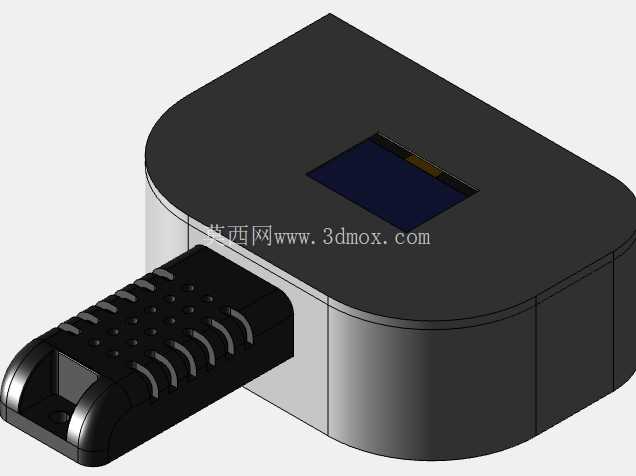

　　这款集成式传感终端的结构设计，核心围绕小型化环境监测场景的落地需求展开，日常可部署在仓储温湿度管控、实验室环境参数采集、居家环境监测、小型农业种植棚温湿度巡检等场景，无需复杂布线即可完成本地数据显示与远程数据上传，填补了固定式传感节点部署灵活性不足的缺口。从结构布局来看，整体采用圆角扁方盒型主体搭配侧置传感探头的设计，主体外壳做了圆弧过渡处理，既避免直角磕碰带来的结构损伤，也能在手持移动巡检时提供更贴合掌心的握持触感，侧置的探头部分做了格栅式镂空结构，保证外部空气能够顺畅接触内部的DHT22传感元件，避免密闭外壳导致的温湿度检测滞后、数值偏差问题，探头与主体衔接处做了止口限位结构，装配时可直接卡入定位，无需额外辅助治具即可完成扣合，后续维护更换传感元件时也能快速拆解。

　　内部腔体的布局经过分层规划，靠近探头的位置预留DHT22传感器的安装位，通过定位柱限制传感器的位移，避免晃动导致的引脚脱焊；中部区域预留ESP32主控模块的安装空间，周边留出足够的布线间隙，避免高频信号走线与电源走线产生干扰；靠近上盖的位置预留OLED显示屏的安装窗口，窗口边缘做了0.3mm的下沉台阶，显示屏装配后表面与外壳上盖基本齐平，既不会突出外壳容易被刮花，也不会凹陷过深影响可视角度；腔体下部预留18650电池的安装仓位，仓位旁设置充电控制板的安装位，电池与电路板之间设置绝缘挡筋，避免电池外壳磨损导致的短路风险，同时在充电接口对应的外壳位置预留开孔，无需拆解外壳即可完成充电操作。

　　安装边界方面，整体主体部分的长宽尺寸控制在掌心可握持的范围内，厚度适配18650电池的直径加上电路板、显示屏的堆叠高度，不会出现过于臃肿的问题，背部可根据使用需求选择粘贴磁吸片或者挂扣，既可以吸附在金属柜体表面做固定监测，也可以挂在墙面或者支架上，侧置探头的伸出长度经过优化，不会因为过长导致容易磕碰断裂，也不会因为过短导致外壳遮挡空气流通。功能结构的适配设计上，考虑到IoT模式的无线传输需求，外壳对应ESP32天线的位置做了薄化处理，没有采用金属嵌件，避免屏蔽无线信号，保证WiFi或者蓝牙传输的稳定性；显示屏窗口采用透明PC材质的视窗片，通过背胶粘贴在下沉台阶上，既可以清晰显示温湿度数值，也能阻挡灰尘、飞溅的液体进入壳体内部，达到基础的防护效果；外壳的上下盖采用卡扣加螺丝的双重固定方式，日常拆解维护时拧下固定螺丝即可分开上下盖，卡扣结构可以保证上下盖扣合后缝隙均匀，不会出现翘边的问题。

　　在实际使用的结构可靠性上，探头部分的格栅做了加强筋设计，每个格栅条的厚度经过核算，既保证通气量，也不会因为轻微挤压就出现断裂，外壳的壁厚均匀控制在1.8mm左右，既保证足够的结构强度，日常跌落不会出现开裂，也不会因为壁厚过厚导致整体重量偏大，影响便携使用；内部所有电路板的安装位都预留了螺丝柱，装配时用自攻螺丝即可固定，避免电路板在壳体内晃动导致的接触不良，电池仓位设置了弹性卡扣，装入18650电池后可以自动卡紧，即使设备跌落也不会出现电池松脱断电的问题。
