方型漫反射光电检测传感单元结构

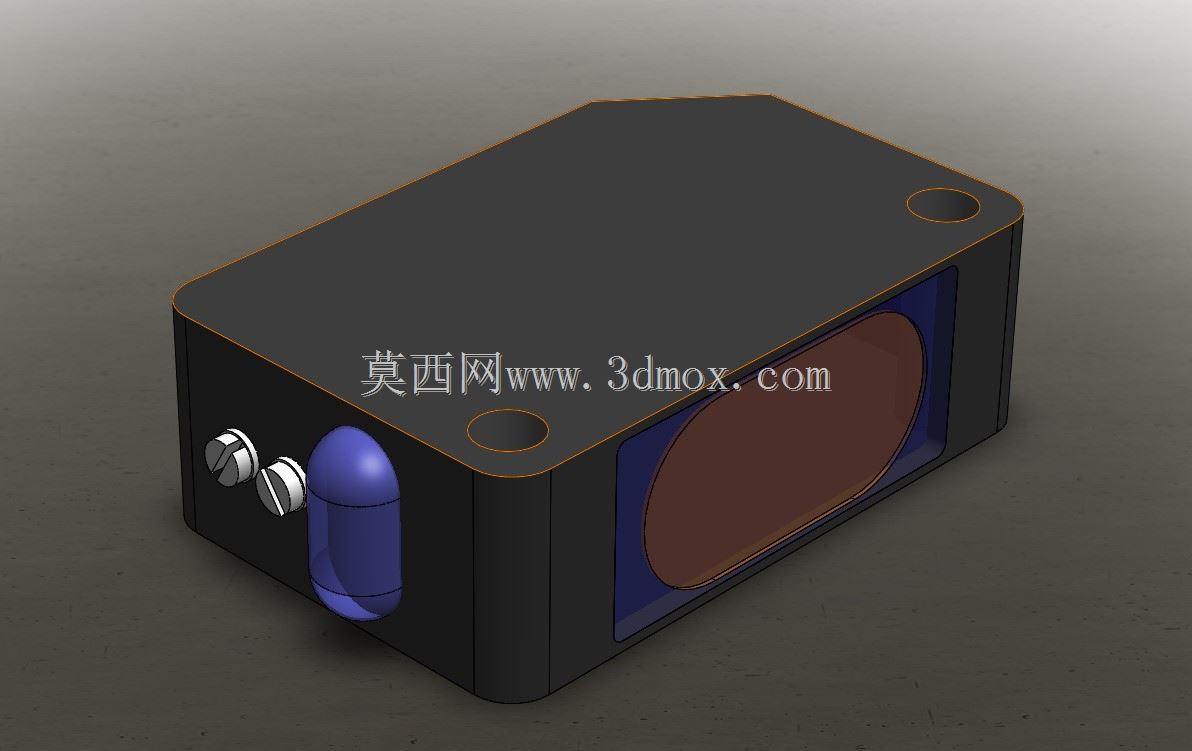

　　在自动化产线的物料到位检测、工位工件有无判定、输送线物体计数这类常规检测场景里，漫反射型光电传感单元是应用频次极高的检测元件，不需要额外搭配反射板或者对射端，单端安装就能完成检测动作，对安装空间的友好度远高于对射式检测方案。这款方型壳体的光电传感结构，整体采用方正的盒式外壳设计，壳体边角做了小圆弧过渡处理，既避免安装过程中锐边划伤操作人员，也能减少壳体棱角处的应力集中，提升外壳抗磕碰的能力。从安装边界来看，壳体侧面预留了两个沉头安装孔位，适配M3规格的内六角固定螺丝，既可以直接通过螺丝锁紧在设备的安装立板上，也能搭配配套的L型安装支架实现角度微调，满足不同检测角度的现场调试需求，安装孔的中心距按照行业通用的安装尺寸设计，能直接替换同规格的主流品牌同类型传感单元，不需要重新加工安装孔位，降低设备改造的适配成本。

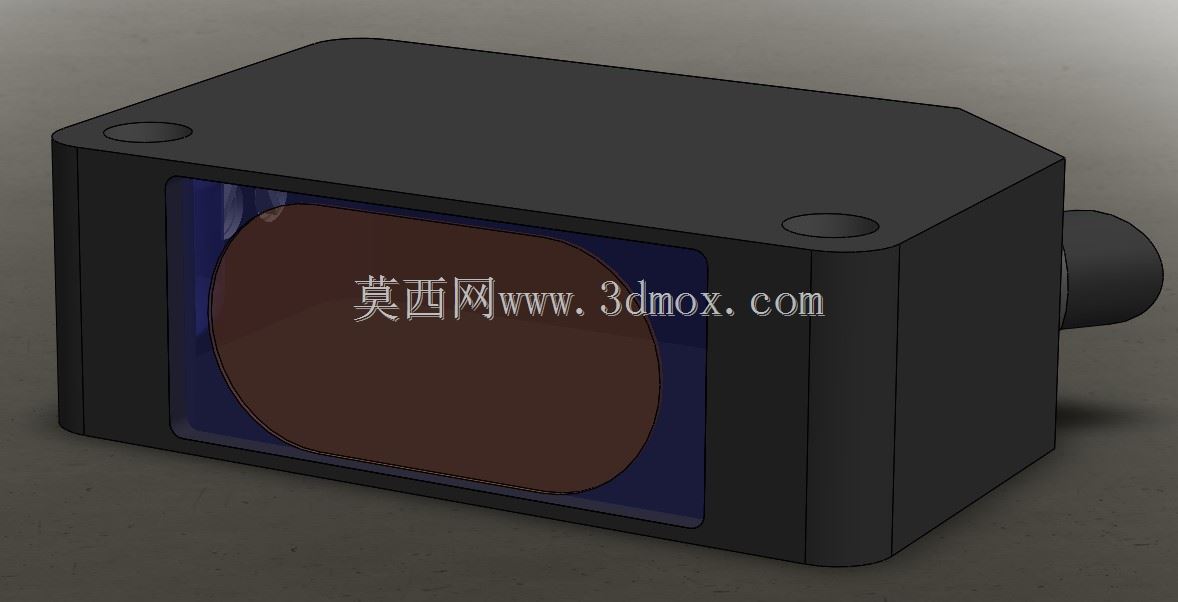

　　前端的检测镜头区域做了内凹设计，镜头外沿比壳体端面低1.5mm左右，能避免安装或者设备运行过程中异物剐蹭到镜头表面，减少镜头污损带来的检测误判，镜头旁侧设置的灵敏度调节旋钮采用防滑滚花设计，旋钮外圈做了蓝色的防滑包覆层，调试的时候不需要额外工具，直接用手指就能旋转调节，旋钮的调节行程对应检测距离的0-300mm可调范围，顺时针旋转增大检测距离，逆时针旋转缩小检测距离，调试时可以根据现场被测物体的表面反光率调整合适的阈值，比如检测黑色哑光工件时适当调高灵敏度，检测高反光金属工件时适当降低灵敏度，避免背景反光带来的误触发。

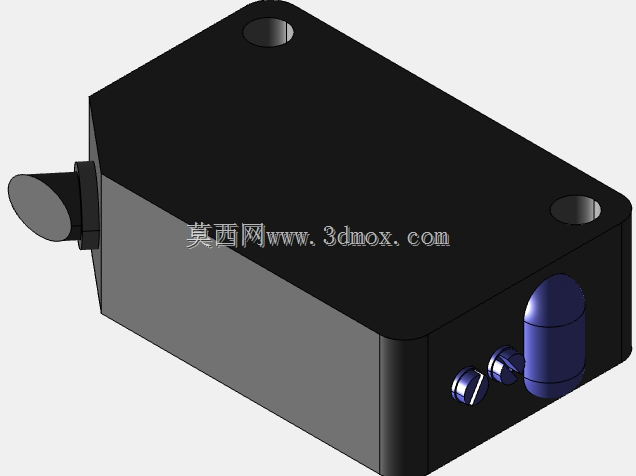

　　壳体侧面的出线端采用了防水型的格兰头结构，线缆和壳体的连接处做了密封处理，能适应车间内有少量切削液飞溅、粉尘较多的工况环境，防护等级可以满足IP65的常规工业使用要求。从内部结构的设计逻辑来看，整个壳体分为上下盖两个部分，上盖和底座之间通过卡扣加密封胶条的方式连接，既方便生产过程中的组装，也能保证壳体的密封性能，内部的电路板安装槽做了定位筋设计，电路板装配时可以直接卡入定位槽，不需要额外打胶固定，减少组装工序的复杂度，发射管和接收管的位置在壳体前端做了精准的定位挡墙，避免发射管的光线直接在壳体内部串扰到接收管，保证检测的准确性。在实际应用中，这类传感单元常被用在皮带输送线的末端，检测工件是否到达抓取工位，给机械手提供到位触发信号；也会被安装在料仓的出料口位置，检测物料是否正常出料，出现卡料时及时给设备发送停机信号；在组装工位上，还能用来检测小零件是否装配到位，避免漏装的工件流到下一道工序。和槽型光电开关相比，这种漫反射型的传感单元检测距离更远，不需要被测物体插入槽内，对被测物体的尺寸限制更小；和光纤传感器相比，它不需要额外搭配放大器，接线更简单，成本也更低，适合大批量部署在通用自动化设备上。

　　设计这款结构的时候，充分考虑了现场安装调试的便利性，调节旋钮的位置设置在壳体侧面，安装完成后不需要把传感单元拆下来就能直接调节灵敏度，指示灯的位置设置在壳体顶部的两个圆形开孔处，电源指示灯和动作指示灯分别对应不同的颜色，设备运行时站在设备旁就能直观看到传感单元的工作状态，不需要凑近观察，降低日常巡检的难度。壳体的材质选用ABS加玻纤的混合材质，既有足够的结构强度，也有不错的绝缘性能，能适应车间内-10℃到55℃的工作环境温度范围，不会因为夏季车间温度过高出现壳体变形，也不会因为冬季低温出现壳体脆裂的问题。安装时需要注意，传感单元的检测轴线要尽量和被测物体表面垂直，这样能获得最佳的检测回波信号，如果安装角度倾斜过大，会导致回波信号减弱，容易出现检测不稳定的情况，同时要尽量避免正对强光源安装，防止强光直射接收管导致检测失效。
