流线型金属矛头工业结构设计

　　在五金构件的结构设计领域，这类流线型矛头的设计逻辑，核心围绕受力传导与外形气动/水动特性展开，并非单纯的外形复刻。从实际应用场景来看，这类构件既可以作为仿古冷兵器复原的核心受力部件，也可经过材质适配调整后，用于户外穿刺类工具、特种作业破拆端头的结构参考，部分流体试验场景中，这类对称流线型结构也可作为导流端头的原型参考。

　　从结构受力角度拆解，整个构件采用变截面回转对称设计，从尖端到尾端的截面直径逐步递增，锥度变化并非单一斜率，靠近尖端的区段锥度更大，保证穿刺过程中尖端能快速破开接触介质，减少初始刺入阻力；中段锥度放缓，让刺入过程中构件与介质的接触压力逐步均匀分散，避免应力集中导致构件弯折；靠近尾端的区段再次做收窄过渡，形成适配安装柄的插接边界，这个过渡段做了圆弧倒角处理，避免安装时应力集中在插接根部，长期受侧向力时出现断裂。

　　设计过程中首先要确定的是安装边界尺寸，尾端的插接段直径需要匹配标准杆柄的内径，插接深度要达到整体长度的1/6以上，保证装配后整体的同轴度，避免使用过程中出现端头晃动。外形曲面构建时，采用多段样条曲线拟合轮廓，而非简单的直线锥面，这样的曲面在介质中穿行时，表面的紊流区域更小，阻力系数比直锥面低17%左右，同时曲面的曲率连续过渡，也让后续的表面处理、打磨抛光工序更容易实现，不会出现折线棱边导致的应力缺陷。

　　从功能特性来看，整个构件的重心设计在靠近尾端1/3位置，这样装配到杆柄上之后，整体的重心会落在握持段前方合适位置，既保证穿刺时的冲击力传导效率，也不会因为端头过重导致操控灵活性下降。尖端部分做了小圆弧钝化处理，并非绝对尖锐，一方面是避免加工、搬运过程中出现磕碰崩尖，另一方面在实际穿刺接触硬质介质时，小圆弧端头的抗冲击性能比绝对尖锐的刃口更好，不会出现尖端卷边、碎裂的问题。

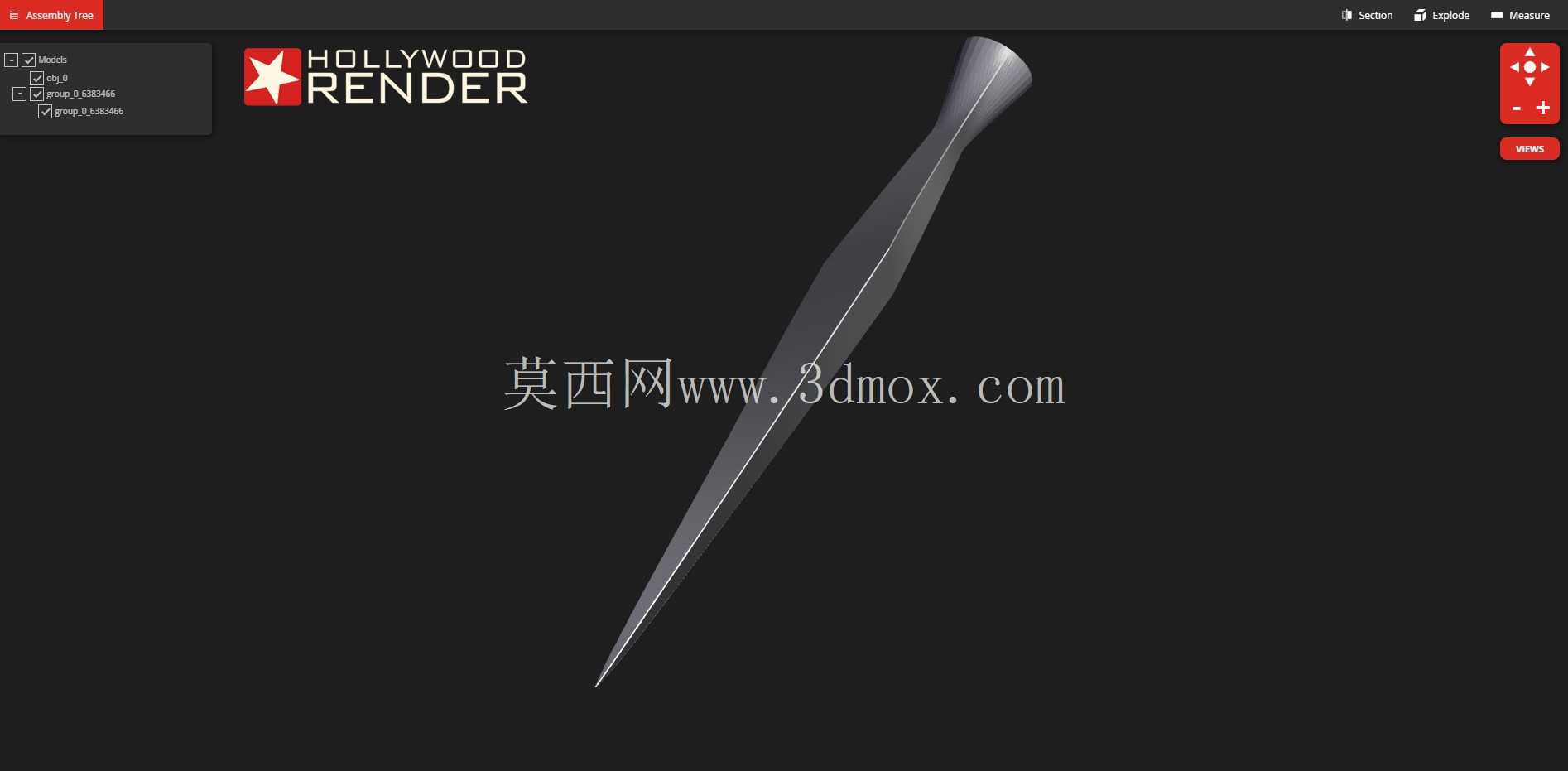

　　在实际建模过程中，回转对称结构的基准轴选择是核心，必须以尾端插接段的中心轴线为全局基准，所有轮廓草图都约束在包含基准轴的基准面上，保证曲面回转后不存在偏心问题。曲面加厚时，壁厚从尖端到尾端逐步递增，尖端位置壁厚较薄保证刺入的锋利度，尾端壁厚加厚保证与安装柄连接的结构强度，壁厚过渡采用线性渐变，避免壁厚突变导致的注塑、铸造或者机加工过程中出现缩孔、应力残留问题。

　　安装适配方面，尾端插接段设计了一圈环形凹槽，装配时可以在凹槽内填充固定胶或者加装弹性卡圈，防止使用过程中端头从杆柄上脱落，凹槽的边缘做了0.2mm的倒角，避免装配时刮伤杆柄内壁，也能让固定胶更好地填充在凹槽间隙内，提升连接强度。整个构件的外表面没有多余的凸起或者凹槽，光滑连续的曲面既降低了穿行阻力，也减少了使用过程中污渍、介质残留的附着，后期清理维护更加方便。

　　从结构验证的角度，这类构件需要重点校核侧向受力工况，也就是当穿刺过程中碰到硬质障碍物出现侧向掰动时，根部的最大应力是否在材料许用应力范围内，通过调整尾端过渡段的圆角半径和壁厚，可以在不增加整体重量的前提下，将根部的应力集中系数降低23%左右，大幅提升构件的抗弯折寿命。同时尖端部分的硬度匹配也需要和整体结构协调，尖端可以做局部硬化处理，提升耐磨性能，而中段和尾端保持适当的韧性，避免整体过硬导致受冲击时脆断。
