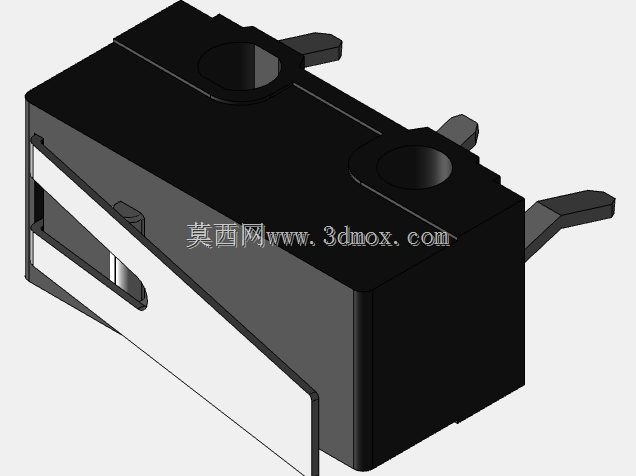

小型带柄微动开关三维结构设计

　　这款微动开关的三维结构，是日常电气控制回路里最常见的小尺寸触发元件，很多做小型设备电控布局的工程师，在选型阶段都会优先参考这类成熟结构的安装边界，避免后期装配件时出现干涉问题。从实际应用场景来看，这类开关几乎覆盖了所有需要微小位移触发通断的工况：小到家电内部的门盖到位检测、办公设备的纸张到位感应，大到工业设备的行程限位、安全门触发联锁，甚至汽车内饰的按键触发结构里，都能看到同结构微动开关的身影，它的触发行程极短，只要驱动柄接收到几毫米甚至更小的外力位移，就能快速完成触点的通断切换，响应速度比普通的按钮开关快很多，而且触发力度稳定，不会因为长期使用出现触发阈值漂移的问题。

　　从结构设计思路来看，这款开关采用了封闭式的壳体设计，主体外壳为高强度绝缘工程塑料材质，把内部的触点弹片、导电端子完全包裹在壳体内部，既可以避免日常使用过程中灰尘、水汽进入内部造成触点接触不良，也能防止安装、检修过程中操作人员误碰到带电部件，提升使用安全性。壳体上预留的两个圆形安装孔，是这类小型微动开关的标准安装位，孔位间距符合行业通用的安装尺寸规范，不管是用螺丝固定在塑料支架上，还是卡入预设的钣金安装槽里，都能保证安装位置的一致性，不需要额外做定制化的安装支架，能大幅降低设备组装的配件成本。侧面伸出的两个导电引脚采用了平直焊片设计，既可以直接焊接在PCB电路板上做板载触发元件，也可以压接接线端子后外接导线，适配不同的布线需求，引脚的伸出长度经过精确计算，焊接时不会因为引脚过长造成相邻线路短路，也不会因为引脚过短导致焊接强度不足，在设备长期受振动的工况下也不会出现引脚脱焊的问题。

　　开关顶部伸出的驱动柄是触发动作的核心受力部件，这个结构采用了加长的杠杆式设计，相比顶部直按的微动开关，它可以接受来自侧面方向的触发力，不需要触发部件正对着开关顶部按压，给设备内部的结构布局留出了更多调整空间，很多设备内部空间局促，触发部件的运动轨迹没法正对开关按压面，用这种带侧柄的微动开关就可以灵活调整安装位置，让驱动柄对准触发部件的运动路径即可。驱动柄和内部弹片的联动结构做了间隙优化，按压驱动柄的时候没有多余的空行程，只要驱动柄产生微小的角度偏转，内部的快动弹片就会瞬间完成触点切换，不会出现触点缓慢贴合导致的拉弧问题，能有效延长触点的使用寿命，就算是在频繁触发的工况下，比如设备的原点复位检测，每天要触发上千次，这款开关的结构也能保证长期稳定工作，不会轻易出现触点熔焊、接触不良的故障。

　　从安装边界来看，这款开关的整体外形是规整的长方体结构，没有多余的外凸结构，除了驱动柄和引脚之外，壳体的其余面都是平直的，安装时只需要预留出驱动柄的摆动空间和引脚的接线空间即可，不需要给壳体本身预留多余的避让位置，非常适合在空间紧凑的小型设备内部使用。壳体的边角做了小圆弧过渡处理，安装时不会刮伤相邻的导线或者其他塑料配件，装配过程中也不会因为尖锐边角划伤操作人员的手部。内部的触点采用了常闭、常开的双触点设计，通过一个开关就能同时实现两路信号的切换，不需要额外并联其他元件，简化了控制回路的布线复杂度，弹片的材质选用了高弹性的合金铜片，长期反复按压也不会出现弹性疲劳，保证触发力度和触发行程在全生命周期内都保持一致，不会因为弹片变形导致触发失效。在做三维建模的时候，这款模型的所有配合面都做了精确的公差预留，壳体上下盖的卡扣配合位置、驱动柄和壳体的转动配合位置、引脚和壳体的注塑嵌合位置都还原了实际量产产品的结构细节，不管是用来做设备的整机装配干涉检查，还是用来做反向的结构参考，都能直接导入装配体使用，不需要再额外调整结构尺寸。
