带螺纹连接结构的小型圆形容器结构设计

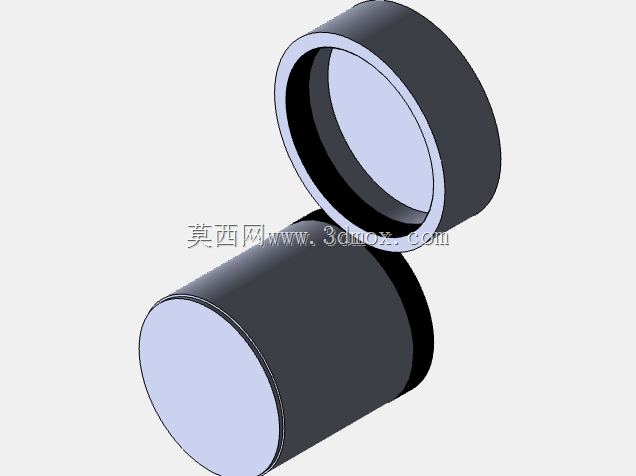

　　在小型流体存储、精密元器件防护、实验室耗材配套等场景中，这类带螺纹的小圆形容器的应用覆盖范围极广，不同于大容积工业储罐的焊接成型逻辑，小尺寸圆形容器的设计核心往往集中在开合便捷性、连接密封性与空间适配性三个维度。从结构组成来看，该容器分为筒体与端盖两个主体部分，筒体为一端封闭的空心圆柱结构，封闭端采用平底设计，可直接平稳放置在水平工作台面，无需额外配置支撑脚架，开放端的外壁加工有连续外螺纹，与端盖内壁的内螺纹形成旋合配合，这种连接方式不需要额外的紧固件，徒手即可完成开合操作，日常取放内部物料的效率远高于卡扣式、法兰式连接结构。设计这类小型容器时，首先要考虑螺纹副的配合公差，若螺纹间隙过大，旋合后端盖容易出现歪斜，不仅影响外观平整度，还会导致密封面贴合不严，若用于存储易挥发试剂、细小颗粒物料时容易出现泄漏或洒落问题；若螺纹配合过紧，多次开合后螺纹牙型容易出现磨损，长期使用后会出现滑牙失效的问题，因此建模阶段需要对螺纹的大径、小径、牙型角进行精准参数化设定，同时在螺纹末端设计退刀结构，避免加工时出现螺纹烂牙的问题。从安装边界来看，这类容器的外径尺寸通常控制在较小范围内，可直接嵌入小型设备的预留安装位中，作为设备内部的储液腔、储料腔使用，比如在小型点胶设备中可作为胶液临时存储腔，在便携式检测设备中可作为采样试剂存储腔，在日常工业场景中也可用于存放小型紧固件、精密轴承等零散五金零件，避免零件散落丢失。端盖的外侧设计有防滑纹路？不，从模型呈现的结构来看，端盖外壁为光滑圆柱面，与筒体外径保持一致，旋合后整个容器外表面无突出结构，可紧密排列放置在物料架上，空间利用率更高。

　　筒体的壁厚设计需要兼顾结构强度与内部容积，壁厚过薄会导致容器受外力挤压时出现变形，螺纹配合面错位后无法正常旋合；壁厚过厚则会压缩内部有效存储容积，同时增加整体重量，不符合小型容器轻量化的使用需求。在密封设计层面，螺纹连接本身具备一定的密封性能，若应用在有更高密封要求的场景中，可在端盖内部预留密封槽，加装O型密封圈，旋合后密封圈紧贴筒体端面，可实现更好的气密封、液密封效果，不需要对现有螺纹结构做大幅修改，适配性极强。这类容器的建模过程中，需要重点保证筒体与端盖的同轴度，若同轴度偏差超过允许范围，旋合过程中会出现卡滞，甚至无法完全拧紧，因此在三维建模时需要将两个零件的基准轴统一，螺纹特征的起始位置做好对应，确保虚拟装配时可顺利旋合到位。

　　平底结构的设计除了满足直立放置需求外，也可根据实际安装场景在底部加工安装孔，通过螺栓将容器固定在设备机架上，避免设备运行过程中容器出现滑移倾倒。不同于一次性注塑成型的密封容器，这种螺纹旋合式的结构可反复开合使用，使用寿命更长，整体结构无复杂异形曲面，不管是采用金属材料车削加工，还是采用塑料材质注塑成型，加工难度都较低，量产时的良率更容易控制。在实际选型应用时，可根据存储物料的化学特性选择对应材质，比如存储腐蚀性试剂可选用聚四氟乙烯材质，存储常规工业零件可选用铝合金或ABS材质，不同材质的加工工艺虽然存在差异，但核心的螺纹连接结构、圆柱腔体结构不需要做调整，结构通用性极强。

　　很多设计人员在做这类小型容器建模时，容易忽略螺纹收尾处的结构处理，直接将螺纹特征延伸到筒体端面，实际加工时这种结构不仅无法加工到位，还会在端盖旋合到最末端时出现干涉，因此必须在螺纹末端设计合理的退刀槽，同时在端盖的螺纹起始端设计导向倒角，让端盖可以轻松对准筒体螺纹，不需要反复调整位置即可顺利旋入。容器内部的腔体底部与侧壁采用圆角过渡，避免出现清洁死角，用于存储流体物料时不会出现物料残留，清洁维护更加方便。整体结构没有多余的装饰性设计，所有结构特征都服务于实际使用功能，没有冗余结构，这也是工业级小型存储容器的典型设计特点，即优先满足功能需求，在保证结构强度、使用便捷性的前提下尽可能简化结构，降低加工成本与后期维护成本。
