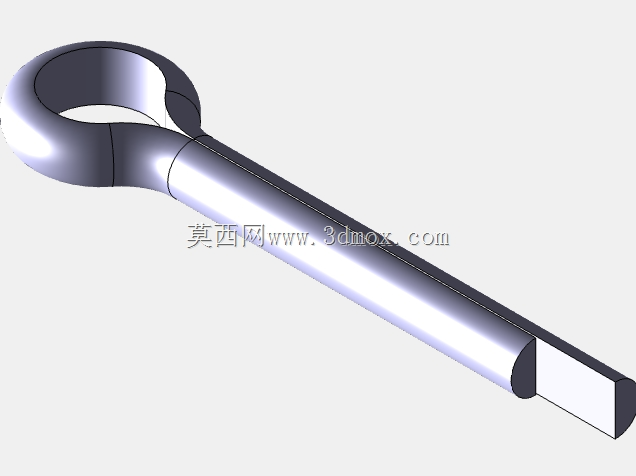

1/4英寸规格吊环式连接紧固件结构

　　在低压流体输送管路、小型机电设备装调、轻型工装夹具搭建场景里，这类带环首的杆式连接件是很常见的受力构件，日常作业里常用来做管路临时吊挂、小型阀件的辅助牵拉、轻质构件的铰接点位固定，不少现场做设备改造的师傅会把它当成快速连接的受力点，不用额外焊接吊耳就能完成小载荷的挂接作业。从结构设计逻辑来看，这个零件的环首部分做了平滑的圆弧过渡，没有尖锐的应力集中棱角，环孔的内径尺寸刚好适配常规的M6、M8规格卸扣或者细钢丝绳穿过，不会出现卡滞或者间隙过大导致的晃动问题，环首和杆身衔接的位置做了渐变的加厚处理，这个位置是整个零件受力最复杂的区域，既要承受环孔传来的径向拉力，还要抵消杆部受载时的弯曲力矩，建模时特意把过渡圆角的半径控制在杆径的0.3倍左右，既不会因为圆角过大挤占相邻零件的安装空间，也能有效降低应力集中系数，避免长期受载出现疲劳断裂。

　　杆身部分采用等直径的圆杆结构，末端做了扁方加工，这个扁方的尺寸刚好适配常规的开口扳手，现场安装的时候不用额外夹持杆身的光滑面，直接用扳手卡住扁方就能完成拧紧作业，不会刮花杆身的表面，也能避免拧紧时杆身跟着转动导致的环孔方向偏移。从安装边界来看，整个零件的总长度控制在2英寸对应的尺寸区间，杆部的外螺纹规格是1/4英寸，适配常规的1/4英寸内螺纹安装孔，安装时需要注意拧入深度不能小于杆径的1.2倍，保证螺纹啮合的牙数足够承受额定载荷，环首的中心到安装基准面的距离经过精确核算，安装完成后环孔的最低点和安装面之间留有足够的间隙，穿卸扣或者钢丝绳的时候不会和安装面发生摩擦干涉。

　　实际使用场景里，这类零件大多用在静态或者小幅度摆动的受载位置，不能用在高频振动或者冲击载荷大的场合，因为杆部没有做防松结构，长期受振动容易出现松动，建模的时候也特意还原了末端扁方的倒角细节，安装时可以顺利对准螺纹孔，不会因为边缘的毛刺刮伤螺纹牙型。从结构细节来看，环首的内孔做了整圆的光滑处理，没有拼接的分型线痕迹，实际生产中这个位置如果有毛刺或者凸起，会在牵拉的时候磨损钢丝绳或者卸扣的表面，加速连接件的损耗，所以建模时把内孔的表面粗糙度要求对应的结构特征做了还原，保证和实物的使用状态一致。杆身的圆柱部分直线度控制在合理范围，不会出现弯曲变形导致的安装偏斜，末端扁方的两个平行面的对称度也做了约束，扳手卡入的时候不会出现打滑的情况。

　　很多做小型设备管路布置的工程师在选型时，会优先选这类结构成熟的连接件，因为它的受力路径清晰，环首直接承受拉力，通过杆部的螺纹把载荷传递到安装基体上，没有多余的传动环节，失效形式也很明确，只要核算好螺纹的抗剪强度和环首的抗拉强度，就能保证使用的可靠性。建模过程中对各个衔接位置的圆角做了逐一校验，避免出现直角过渡导致的应力集中问题，同时也控制了整体的外形尺寸，保证和标准件的实物尺寸完全匹配，导入装配体的时候不会出现尺寸不匹配的问题，不管是做管路吊挂的装配模拟，还是做工装夹具的受力分析，都能直接调用这个模型完成装配约束，不用再额外调整尺寸。
