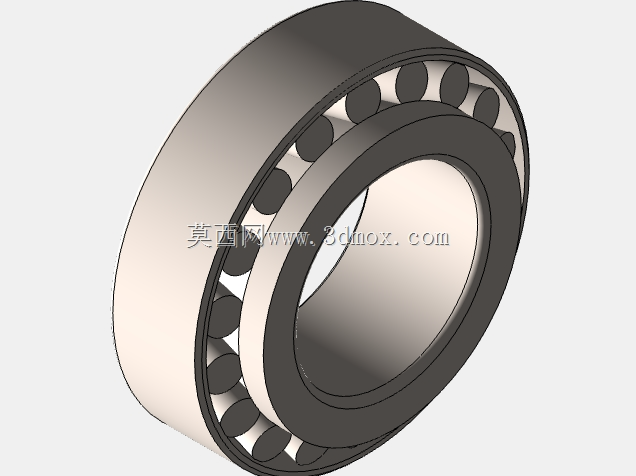

圆锥滚子轴承33211结构三维建模

　　在重型卡车驱动桥主减速器、冶金设备轧辊支撑端、工程机械行走机构这类存在复合载荷的传动场景中，能同时承受径向载荷与单向轴向载荷的圆锥滚子轴承，是支撑旋转轴系、限定轴与壳体间轴向径向位移的核心零件，33211作为圆锥滚子轴承的常规型号，其建模精度直接影响后续装配干涉检查、载荷仿真分析的结果可靠性。从结构设计逻辑来看，该类轴承采用分离型设计思路，内圈与滚子、保持架组成的内组件可与外圈独立拆分，这一特性完全适配现场维修时的分步装配需求，无需将轴系整体拆解即可完成轴承更换，大幅降低设备运维的拆装工作量。

　　建模过程中首先要明确核心安装边界尺寸：该型号轴承内径为55mm，对应适配的轴颈配合公差通常选取k6级过渡配合，保证内圈与轴同步旋转无相对蠕动；外径为100mm，对应轴承座孔的配合公差选取H7级间隙配合，便于外圈安装时顺利压入座孔，同时预留热膨胀的微量补偿空间；轴承总宽度为35mm，安装时需预留0.5-1mm的轴向压紧余量，通过端盖调整预紧力，避免滚子与滚道间隙过大引发运转窜动，或是预紧过紧导致温升过快、润滑脂失效。

　　从功能特性层面分析，轴承的滚子采用截锥形设计，滚子锥面的延长线与轴承轴线汇交于同一点，确保滚动体在滚道上做纯滚动运动，减少滑动摩擦带来的磨损与发热；保持架采用冲压钢板窗式结构，建模时需精准控制窗孔与滚子的间隙，既要保证滚子运转时不发生卡滞，又要限制滚子的歪斜量，避免高速运转时滚子端面与内圈大挡边产生异常摩擦。在实际工况应用中，这类轴承通常成对反向安装使用，单个轴承仅能承受单向轴向载荷，配对后可实现双向轴向定位，广泛应用在存在冲击载荷、重载低速的传动部位，比如矿山输送机的托辊支撑、减速机的输入输出轴支撑、机床主轴的后端定位等场景。

　　建模时需要重点还原的细节包括：内圈大挡边的引导曲面，该曲面与滚子大端面为滑动摩擦副，曲面弧度需匹配滚子端面的球面轮廓，保证润滑脂能在接触面形成稳定油膜；外圈滚道的锥角精度，锥角偏差会直接导致滚子接触应力分布不均，出现边缘载荷集中的问题，大幅缩短轴承使用寿命；滚动体的排布间距，需保证相邻滚子间留有足够的保持架连接宽度，同时尽可能增加滚子数量以提升轴承的额定动载荷。从安装适配的角度考虑，建模时需标注出内圈的装配倒角、外圈的安装止口尺寸，方便结构设计人员在绘制轴系、轴承座时预留对应的安装空间，避免出现装配时倒角干涉、止口配合长度不足导致的轴承定位失效问题。另外，针对润滑需求，模型中可体现出滚道与滚子间的储油间隙，该间隙是润滑脂存储、循环的关键空间，间隙过小会导致润滑脂被挤出，无法形成持续润滑，间隙过大则会降低轴承的整体支撑刚性。
