TB-1506六位栅栏式接线端子结构

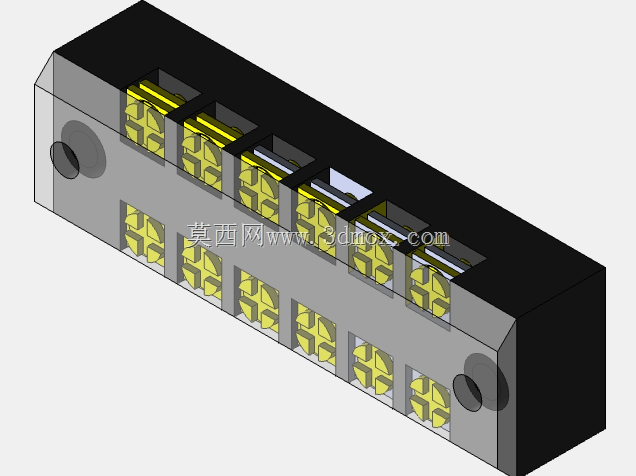

　　在低压配电、工业控制柜、小型设备电气回路的布线作业里，这类栅栏式接线端子是导线接驳环节的核心基础部件，很多刚入行的结构工程师容易忽略这类小部件的安装边界设计，最后往往在柜体装配阶段出现导线弯折空间不足、端子固定孔位偏差、相邻端子安全距离不够的问题。这款TB-1506端子采用上下双排错位的接线位布局，单排设置6个独立接线单元，上下排的接线螺丝位置错开排布，既压缩了端子整体的横向占用长度，也给接线作业留出了足够的螺丝刀操作空间，不会出现拧上排螺丝时螺丝刀磕碰下排导线的情况。

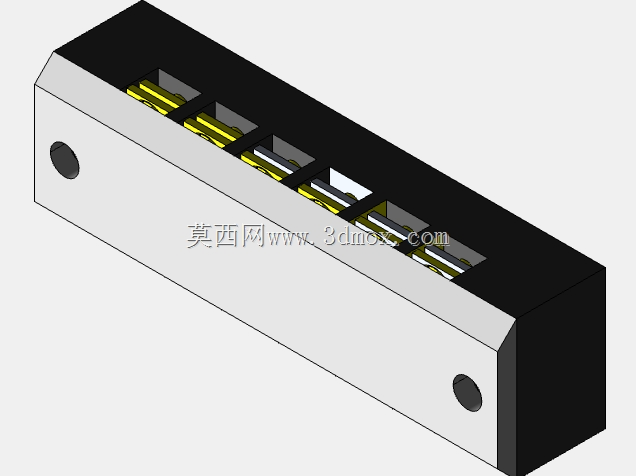

　　端子的基座采用阻燃绝缘材质一体注塑成型，基座两侧设计了带安装孔的固定耳，安装孔的位置经过尺寸校核，适配行业通用的35mm标准导轨安装，也支持螺丝直接固定在安装底板上，安装时需要注意端子本体与相邻电气元件的最小安全间隙，横向预留不小于3mm的爬电距离，纵向要给导线进出预留至少15mm的弯折空间，避免导线绝缘层被端子边缘割破造成短路风险。每个接线单元内部都配置了铜制压线框与镀锌锁紧螺丝，压线框的接触面做了防滑压纹设计，锁紧螺丝时压线框会均匀包裹导线线芯，不会出现单根铜丝被压断、导线压接不牢的情况，单接线位可适配1.5平方到6平方的多股铜芯导线，额定载流能力满足常规控制回路、小功率动力回路的接驳需求。

　　端子顶部的栅栏式隔条将每个接线位完全独立分隔，隔条的高度高于压线螺丝的顶部，即使相邻接线位的导线铜丝有外露，也会被隔条阻挡，不会出现极间短路的问题，同时隔条也能避免螺丝刀操作时误触相邻带电端子造成的作业风险。从设计逻辑上看，这款端子的建模完全遵循实物的装配关系，绝缘基座、压线框、锁紧螺丝、固定端盖都做了独立的零件拆分，每个零件的配合公差都按照实际注塑件、冲压件的工艺要求设置，比如压线框与基座卡槽的配合间隙设置为0.1mm，既保证压线框可以在卡槽内顺畅滑动完成压线动作，也不会出现间隙过大导致压线框歪斜的问题。

　　在实际设备选型应用中，这类端子常被用在小型设备的电源进线端、控制回路的分线节点、传感器信号的中转接驳位置，相比直插式端子，栅栏式螺丝锁紧的接线方式抗震动性能更好，在有持续震动的设备上不会出现导线松脱的情况，比如小型输送设备、台式加工设备、户外小型配电装置的布线场景中，这类端子的长期运行可靠性更有优势。建模过程中对端子的细节做了完整还原，包括基座表面的脱模斜度、压线框表面的冲压纹理、螺丝头部的十字槽、固定耳处的安装沉孔，这些细节的还原可以直接用于设备的布线干涉检查，在做电气柜三维布局时，可以直接调用这个模型模拟导线的走线路径，核对端子与线槽、断路器、继电器等其他元件的位置关系，提前发现装配时可能出现的空间冲突问题，减少现场装配时的改孔、调整位置的工作量。需要注意的是，这类端子的安装方向有明确要求，接线位的进线口要朝向导线来向，避免导线弯折角度过大造成线芯损伤，同时端子的额定电压、额定电流参数要匹配所接驳回路的参数，不能超量程使用，在多尘、潮湿的应用场景中，还需要给端子配套对应的防尘护罩，避免积尘、凝露造成的绝缘性能下降。
