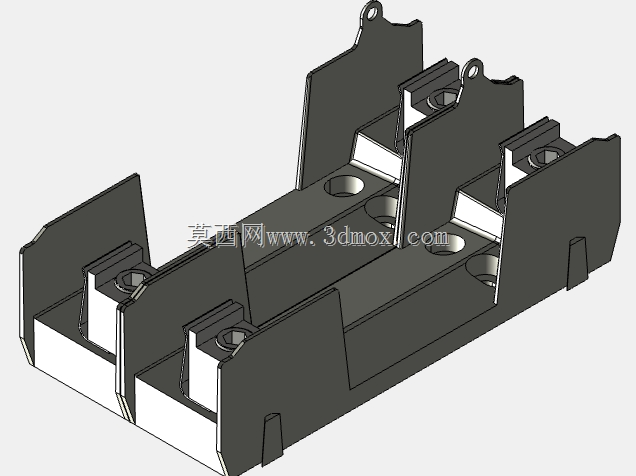

在低压配电系统的终端回路、工业控制柜内部、电机控制支路以及各类需要过流保护的电气场景中,熔断器底座是承载熔断体、实现电路分断保护的核心连接部件,这款三极结构的熔断器底座,适配标准规格的圆柱型熔断体,可同时对三相交流回路进行过流、短路保护,相比单极底座并排安装的方案,一体化的基座结构能大幅减少柜内安装占用空间,同时保证三相接线的排布整齐度,降低布线时的错接概率。从实际使用场景来看,这类底座常被安装在DIN标准导轨上,适配主流的电控柜安装梁规格,无需额外打孔固定,现场装配时只需将基座背部的卡扣卡入导轨即可完成快速固定,后期维护更换熔断体时,也能直接在导轨上操作,无需拆卸整个基座。
产品的结构设计上,基座主体采用高强度绝缘工程材料模压成型,相邻两极之间设置了凸起的绝缘隔弧挡板,能够在熔断体分断短路电流产生电弧时,有效阻隔极间电弧飞窜,避免极间短路故障扩大,隔弧板的高度完全覆盖熔断体安装后的整体高度,挡板边缘做了圆弧过渡处理,既不会在装配时划伤操作人员手部,也能避免应力集中导致的挡板开裂问题。基座的接线端采用压线框式接线结构,适配对应线径的铜芯导线,接线螺钉的头部做了防滑槽设计,使用标准十字螺丝刀即可完成紧固,压线框的接触面做了压花处理,能增大与导线线芯的接触面积,降低长期通电后的接触电阻,避免接线端过热引发的绝缘老化问题。每极的熔断体安装腔都设置了弹性夹持铜件,铜件表面做了镀锡处理,既能保证与熔断体两端端帽的可靠接触,也能提升铜件的抗氧化能力,长期在潮湿、多粉尘的工业环境中使用也不易出现接触不良的问题,夹持件的弹力经过反复调校,既能保证熔断体插入时的顺畅度,也能在设备运行产生振动时牢牢夹紧熔断体,不会出现松脱掉落的情况。基座两端设置了安装固定挂耳,除了导轨安装方式外,也可以通过挂耳上的安装孔使用螺钉直接固定在安装板上,适配不同的安装场景需求,挂耳与基座主体为一体化模塑成型,结构强度足以承受接线时的扭力以及日常使用中的振动冲击,不会出现挂耳断裂的问题。
从安装边界尺寸来看,这款三极底座的宽度适配三相回路的标准间距,整体长度方向不会超出常规微型断路器的安装占位,高度方向与柜内常规元器件的高度匹配,不会影响柜内门板的闭合,相邻元器件之间可以紧贴安装,充分利用柜内的安装空间。在实际选型使用时,需要根据回路的额定电流、额定电压匹配对应规格的熔断体,底座的夹持件通流能力完全适配对应规格熔断体的额定电流,不会出现底座载流能力不足的问题,接线时需要将导线线芯完全插入压线框内,紧固螺钉后确认导线无松脱,再将熔断体卡入夹持件内,确认安装到位后即可合闸通电。日常维护过程中,更换熔断体时需要先断开回路电源,使用绝缘工具拔出损坏的熔断体,更换同规格的新熔断体即可,无需拆卸底座接线,维护操作十分便捷。
底座的绝缘材料具备阻燃特性,符合低压电器的相关阻燃标准,即使内部出现异常高温,也不会出现明火蔓延的问题,提升了配电回路的整体安全性能。在三维建模过程中,需要重点还原绝缘隔弧板的位置与尺寸、夹持铜件的卡槽结构、背部导轨卡扣的配合尺寸、接线端压线框的活动行程,以及安装挂耳的孔径与位置,这些尺寸直接影响产品的实际装配适配性,建模时需要保证各部件之间的配合间隙符合工程实际,避免出现干涉问题,比如熔断体插入夹持件时的行程空间、接线螺钉的紧固活动空间、导轨卡扣的弹性变形空间都需要预留足够的余量,才能保证模型导出后用于实际生产或装配模拟时的准确性。
